高壓發生器的操作使用與注意事項

人看過  0 人點贊

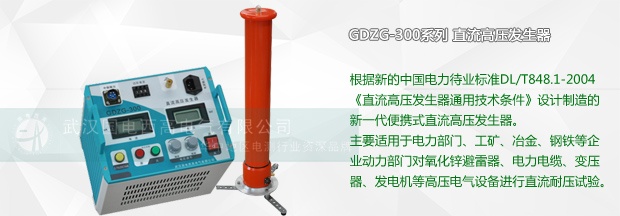

高壓發生器又稱直流高壓發生器,是高壓電源的傳統稱呼。主要用于對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。

高壓發生器的操作:

1、 接線方法:

將機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線,保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。

2、試驗操作:

第一步先空載升壓驗證過電壓保護整定是否靈敏。然后接通電源,按下紅色按鈕則紅燈亮,表示高壓接通。

第二步順時針方向平緩調節調壓電位器,輸出端即從零開始升壓,升至所需電壓后,按規定時間記錄電流表讀數,并檢查控制箱及高壓輸出線有無異常現象及聲響。 第三步降壓,將調壓電位器回零后,隨即按綠色按鈕,切斷高壓并關閉電源開關。

3、被試品試驗:

對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后,即可開始進行試品的泄漏及直流耐壓試驗。

試驗回路連接圖

高壓發生器的注意事項:

1、 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品,應先將放電棒逐漸接近試品,至一定距離空氣間隙開始游離放電有嘶嘶聲。當無聲音時可用放電棒放電,最后直接接上地線放電。

2、直流高壓在200kV及以上時,盡管試驗人員穿絕緣鞋且處在安全距離以外區域,但由于高壓直流離子空間電場分布的影響,會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等,否則會有輕微電擊現象,此現象在干燥地區和冬季較為明顯,但由于能量較小一般不會對人造成傷害。

3、試驗完畢必須將接地線掛至高壓輸出端方可拆除高壓引線。
