如何使用雙鉗形接地電阻測量儀測量接地電阻

人看過  0 人點贊

雙鉗多功能接地電阻測試儀專為現場測量接地電阻、土壤電阻率、接地電壓、接地線漏電流、交流電流、直流電阻而精心設計制造的。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電流、漏電流測量。

很多消費者購買該儀器后都不知道該如何正確使用,今天就讓我們一起學習下雙鉗形接地電阻測量儀的使用方法。

一、接線流程:

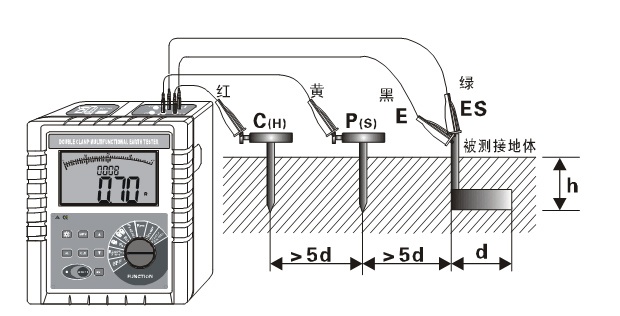

如圖所示:從被測物體起,分別將P(H)、C(H)輔助接地棒呈一條直線深埋入大地,將接地測試線(黑、綠、黃、紅)從儀表的E、ES、P(S)、C(H)接口對應連接到被測接地極E、輔助電壓極P(S)、輔助電流極C(H)上。

二、測試步驟:

連接好測試線后,先將FUNCTION功能選擇旋鈕旋至“REARTH”位置,進入接地電阻測試模式,按一下“START”鍵開始測試,測試過程中有倒計數指示及測試進度棒圖指示,測試完畢后顯示穩定的數據,即被測接地體的接地電阻值R。

三、測量方法:

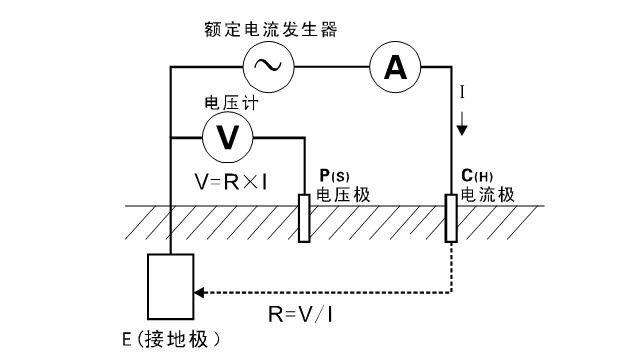

  • 二三四線法測量:變極法,測量電流20mA Max
  • 選擇法測量:變極法,測量電流20mA Max
  • 雙鉗法:非接觸互感測量法,測試電流1mA Max
  • 土壤電阻率:四極法(溫納法)
  • 直流電阻:變極法

以上就是對使用雙鉗形接地電阻測量儀測量接地電阻的使用方法。
