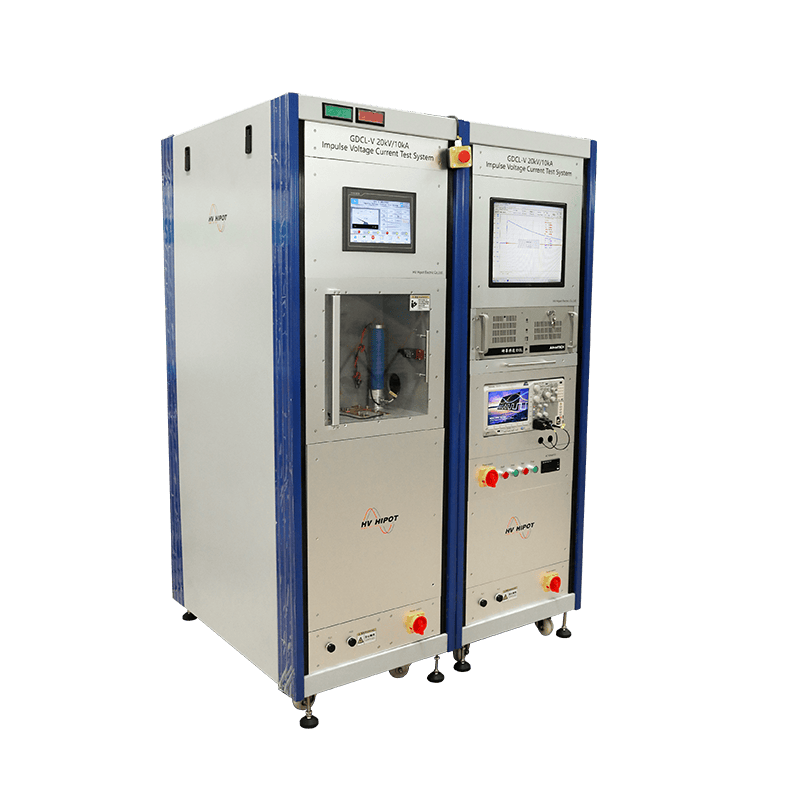

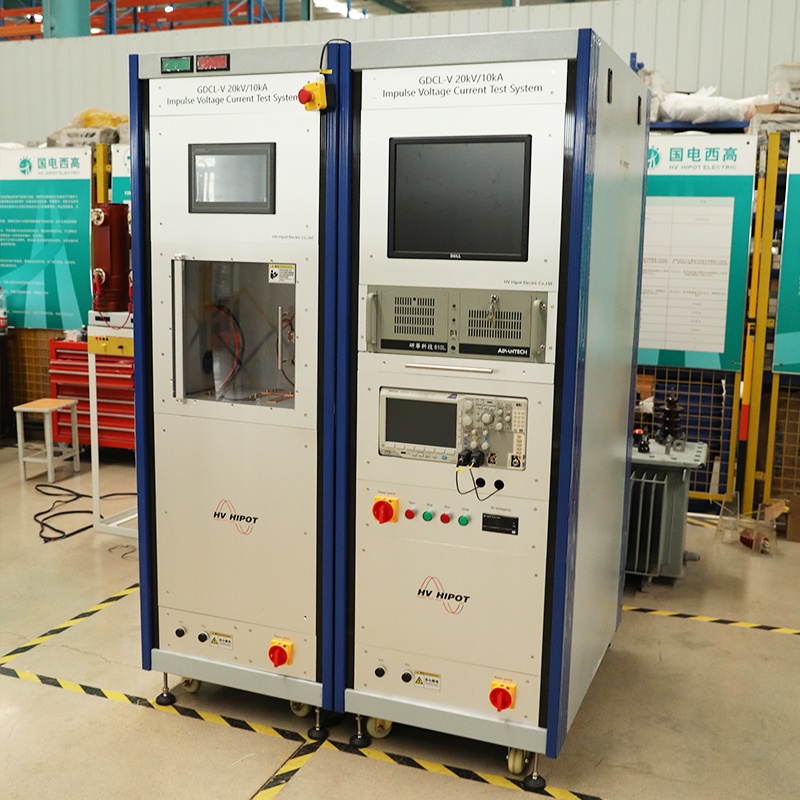

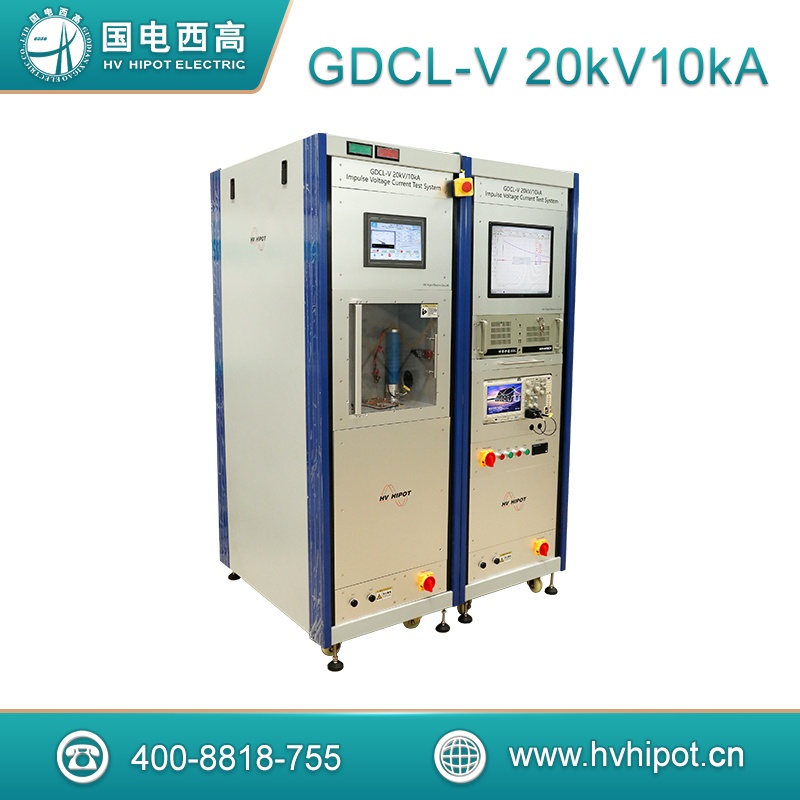

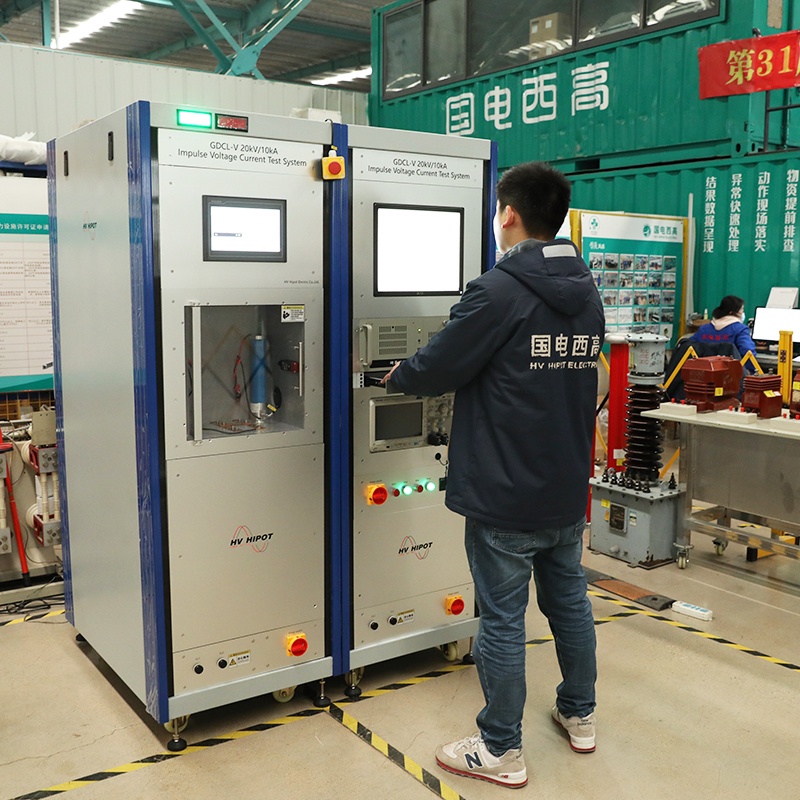

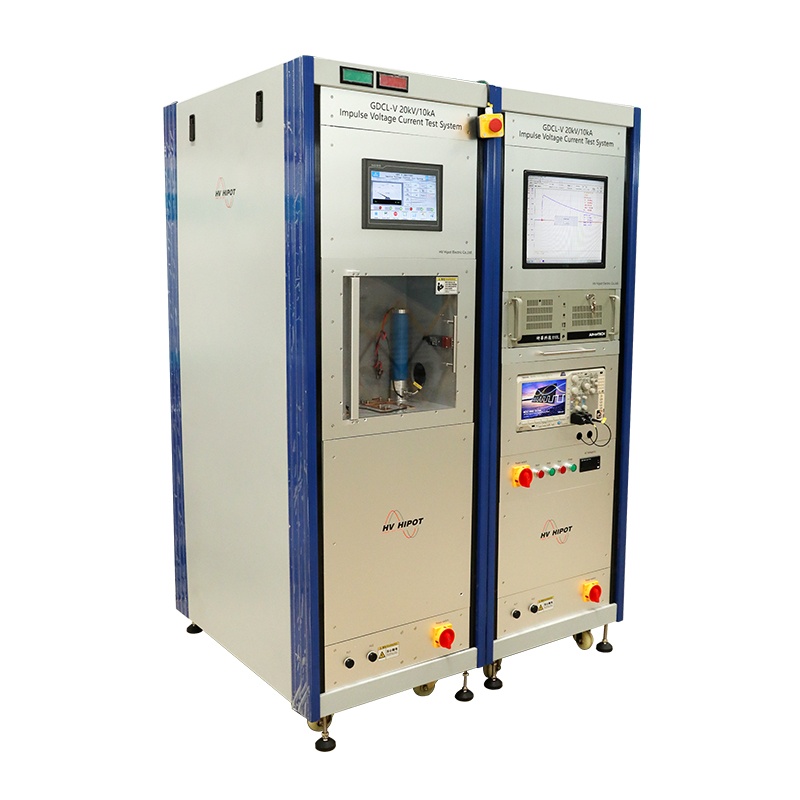

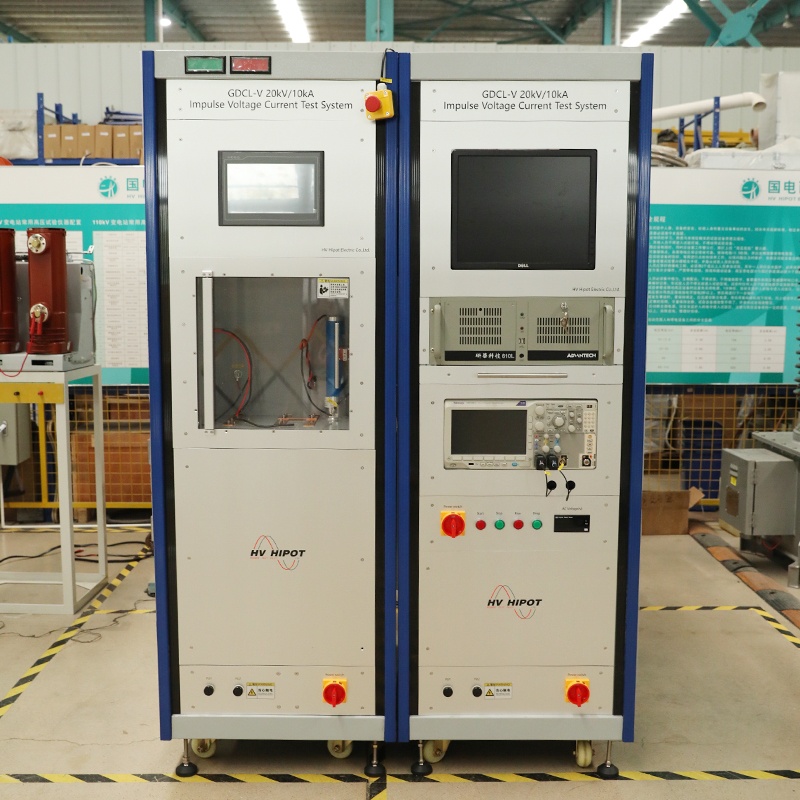

為提高測試自動化程度，該裝置采用計算機和PLC控制技術，主要性能滿足國內外對SPD產品及其器件進行各類組合波測試需求。

標準

GB 18802.1-2012 低壓配電系統的電涌保護器（SPD） 第一部分：性能要求和試驗方法

GB/T 18802.12-2006 低壓配電系統的電涌保護器（SPD）第12部分：選擇和使用導則

GB/T 16927.1-1997高電壓試驗技術 第一部分 一般試驗要求

GB/T 16927.2-1997高電壓試驗技術 第二部分 測量系統

GB/T 17626.5-1999 電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗

IEC61000-4-5 電磁兼容性（EMC）第4-5部分：測試與測量技術 --- 浪涌抗擾性試驗

IEC61643.11: 低壓電涌保護器（SPD）- 第11部分：低壓電力系統的電涌保護器 --- 性能要求和試驗辦法

IEC61643-21: 低壓電涌保護器（SPD）- 第21部分：電信與信號網絡系統的電涌保護器 --- 性能要求和試驗方法

產品參數

適用條件

海拔高度：￡1000m

環境溫度：－5℃～＋40℃，最大日溫差：25℃

相對濕度：< 85％（20℃），無凝露

使用環境：戶內

無導電塵埃、無火災及爆炸危險、無腐蝕金屬和絕緣的氣體

電源電壓的波形為正弦波,波形畸變率 < 5%,電壓波動小于10%

接地電阻不大于0.5Ω

測試平臺主要技術參數為：

雷電沖擊電流發生回路
雷電流8/20μs雷電流額定幅值：2-20kA，
電容量：16uF充電電壓12kV
輸出能力：10%~100%，反峰<20%(不接退耦負載)
輸出阻抗：0.5歐姆（10kV/20kA）

組合波發生回路
雷電流8/20μs雷電流額定幅值：1-10kA，雷電壓1.2/50μs雷電流額定幅值：2-20kV，
電容量：8uF充電電壓22kV
輸出能力：10%~100%，反峰<20%(不接退耦負載)
輸出阻抗：2歐姆±10%

試品柜: 寬度x直徑x高度=400*400*300mm ( 也可以根據客戶要求特別定制)

柜子的尺寸: 寬度x直徑x高度=600*800*1800mm

重量：約650 kg
