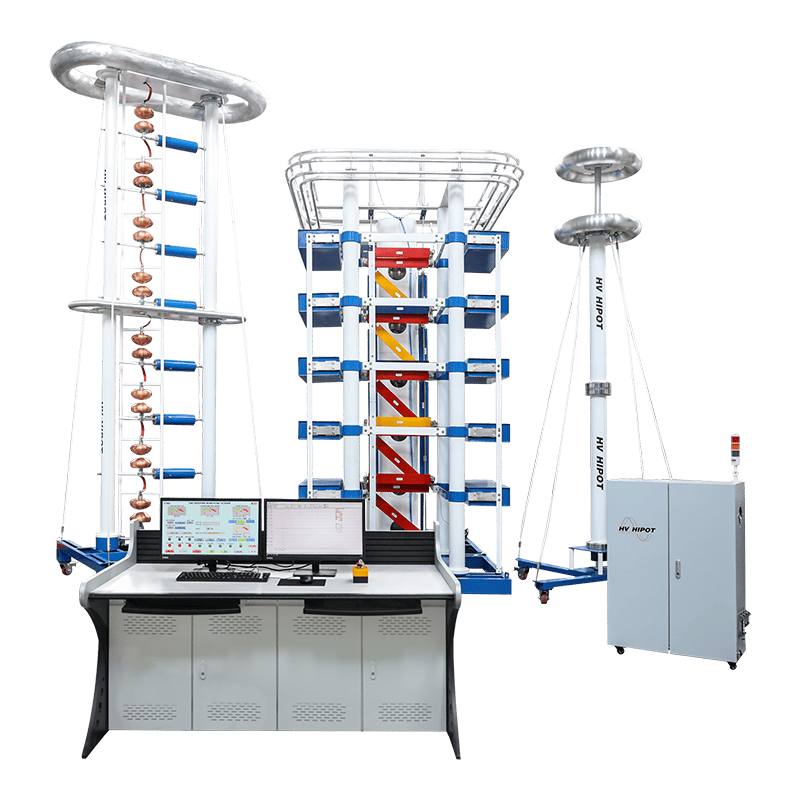

在電氣工程與測試技術的廣闊領域中，多級沖擊電壓發生器作為一種重要的設備，發揮著不可或缺的作用。它的主要功能是模擬雷電或其他高電壓瞬態現象，以評估電氣設備的耐壓性能。

工作原理

多級沖擊電壓發生器的基本原理是通過儲能元件（如電容器）在短時間內釋放大量能量，產生高幅度的電壓沖擊。其工作過程通常分為充電、放電和輸出三個階段。

1. 充電階段：在此階段，電源通過開關將電能儲存到電容器中。電容器的充電時間與其容量、充電電壓及電源的特性有關。為了產生高電壓，充電電壓必須高于設備的耐壓值。

2. 放電階段：當電容器充電至設定電壓后，控制系統會自動打開放電開關。電容器中的儲存能量瞬間釋放，形成沖擊電流。此時，電壓會迅速上升，產生一個高幅度的電壓脈沖。

3. 輸出階段：生成的沖擊電壓通過輸出端口施加到被測試設備上。沖擊電壓的形狀、幅度和持續時間可以通過調節電路參數進行控制，以滿足不同測試需求。

結構組成

多級沖擊電壓發生器的結構通常由多個關鍵部分構成，包括電源模塊、電容器組、開關裝置、控制系統和輸出端口。

電源模塊：負責為電容器提供充電電壓。電源的穩定性直接影響到?jīng)_擊電壓的準確性和可靠性。

電容器組：通常采用高壓電容器，能夠承受高電壓并具備快速充放電的特性。電容器的選擇對沖擊電壓的幅度和波形有著重要影響。

開關裝置：用于控制電容器的充放電過程。現代多級沖擊電壓發生器多采用電子開關，以提高響應速度和可靠性。

控制系統：負責監測和調節整個設備的工作狀態。通過實時反饋，控制系統能夠確保充電和放電過程的精確執行。

輸出端口：將生成的沖擊電壓施加到被測設備上。輸出端口的設計需要考慮到電氣絕緣和機械強度，以防止高壓回路的短路或泄漏。

應用領域

多級沖擊電壓發生器廣泛應用于電力、電子、通信等行業，主要用于以下幾個方面：

1. 設備耐壓測試：通過施加高電壓沖擊，評估電氣設備在極端條件下的耐壓能力，確保其在實際運行中的安全性和可靠性。

2. 絕緣材料測試：在材料研發和質量控制中，測試絕緣材料對高電壓沖擊的抵抗能力，以保證其在電氣設備中的應用安全。

3. 雷電模擬：在防雷技術研究中，模擬雷電對設備的沖擊，以評估其防護性能，進而優化設計。

4. 產品研發：在新產品的開發過程中，進行沖擊電壓測試，以驗證設計的合理性和材料的適用性，為產品上市提供數據支持。

多級沖擊電壓發生器作為高電壓測試設備的代表，憑借其獨特的工作原理和廣泛的應用領域，在電氣工程中占據了重要地位。隨著科技的不斷進步，沖擊電壓發生器的性能和功能也在不斷提升，為電氣設備的安全性提供了更為可靠的保障。
