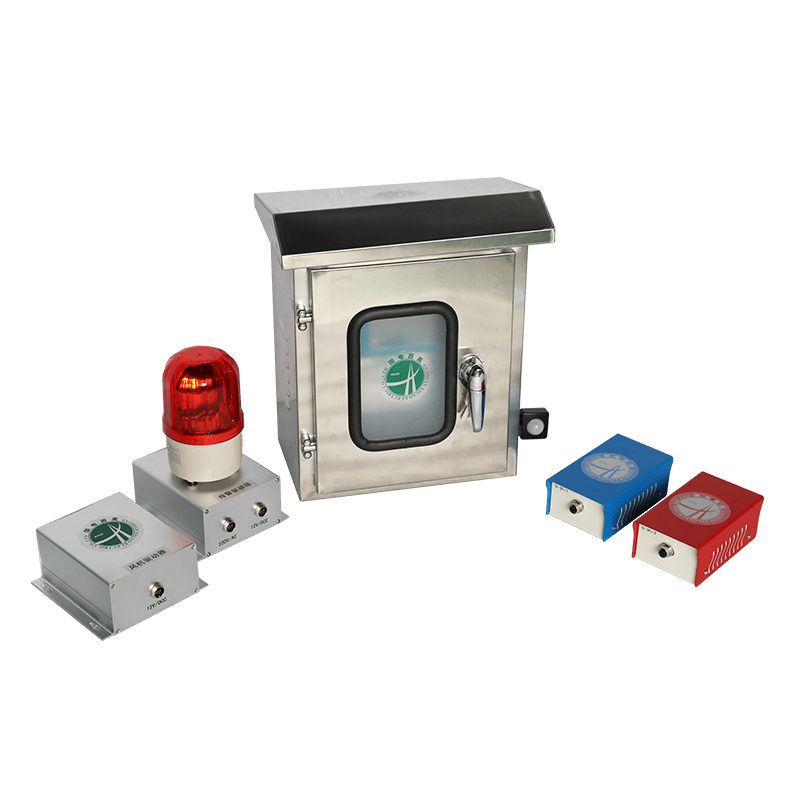

GD8000系列 SF6-O2在線泄漏監控報警系統主要應用在變電站內35KV SF6開關室及500KV、220KV、110KV GIS室，對SF6組合電器設備室環境中SF6氣體泄漏情況和空氣中含氧量進行實時監測。

本系統采用多組新型高靈敏度進口SF6-O2傳感器及溫、濕度傳感器，當室內SF6及O2的濃度發生微小變化時，傳感器立即能響應，SF6濃度在10ppmv也能有效地監測。

傳感器監測的濃度變化量通過變送器，A/D模塊、485通訊模塊及單片機控制轉換成485通訊數字信號，通過現場RS-485總線將信號送至主控制器內，由主控制器進行數據處理和存儲，并判斷是否報警，啟動風機及遠程通訊等功能。

產品參數

GD8000系列 SF6-O2在線泄漏監控報警系統分為三大模塊：(1)、氣體取樣模塊，主要完成各測量點氣體分別取樣功能；(2)、氣體分析模塊，主要完成SF6定量分析，O2定量分析、溫濕度測量功能；(3)、主機及輔助功能模塊，主要完成各模塊協調工作，顯示、報警、啟動風機等功能。

★ 主機尺寸：280×327×76
★ SF6濃度檢測范圍：0～10000ppm
★ SF6氣體檢測靈敏度：±5％設置值
★ 氧氣濃度檢測范圍：0～25%
★ 氧氣測量精度：＜0.5%（0.4%，O2在21％）
★ 缺氧報警閥值：18.0%（可調）
★ 溫度顯示范圍：-20～99℃
★ 濕度顯示范圍：0～99%RH
★ 檢測點：標準配置12點（可擴展到32點）。
★ 報警輸出：繼電器空接點輸出，可與RTU相連，同時支持RS485報警輸出。
★ 支持RTU遠程啟動風機功能。
★ 支技紅外人體檢測，自動啟動風機或語音提示。
