在高壓、特高壓和超高壓領域，SF6氣體以其良好的滅弧性能和絕緣特性得到了廣泛的應用。SF6/N2混合氣體的電氣特性在一些方面較純SF6氣體有更多的優勢，特別是絕緣特性；若提高SF6/N2混合氣體中SF6含量即可提高其開斷能力。近年來SF6/N2混合氣體的工程應用越來越多，及時深入地研究SF6/N2混合氣體的電氣特性，并盡快將其應用到實際的高壓電力開關設備，對于提高我國在該領域的研究水平具有重要的現實意義。

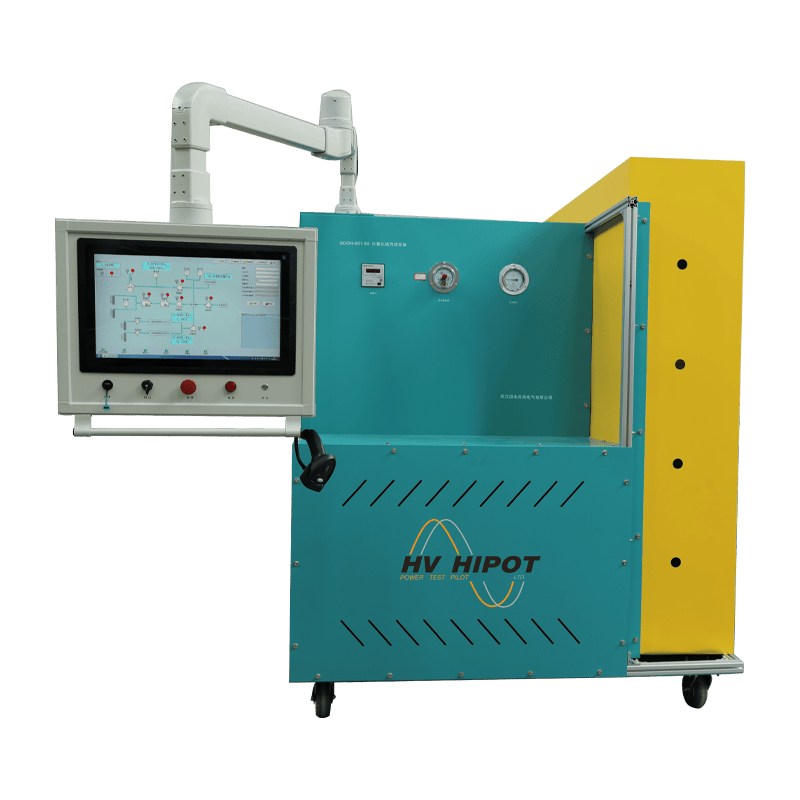

我公司根據市場需求投入研發了GDQH-603-200型 SF6氣體回收混比充氣裝置，解決了被試品六氟化硫氣體抽真空、回收和混比注入的功能問題。操作者可以簡單、高效、全智能的對被試品進行處理。能實現任意配比情況下，SF6氣體與N2氣體的注入。也能實現已注入高純度SF6氣體的混比氣體更換。其中包括氣體回收、抽真空、注入。

產品參數

技術指標

真空部分
系統抽速               16m3/h
真空度                 10Pa

回收部分
回收速率               13.5m3/h
回收壓力               3.6MPa

配比注入部分
配比輸出最大流量        6L/min(可按需求定制)
配比范圍                0~100%v （SF6/N2）
輸出壓力                0~0.8MPa（按需求定制）
配比誤差                ±2%FS

系統部分
系統硬件：              工控一體機 （21.5英寸）i5
操作系統：              win7（64位）
操作方式：              鍵盤、鼠標、觸摸屏、掃碼槍等。

軟件操作功能：進行動態人機顯示，設備控制HMI和遠程控制方式采用RJ45標準接口、OPC標準協議。對設備運行中的主要參數數據及運行狀態進行顯示記錄，如開機運行、待機、故障、故障時間統計、故障信息反饋、停機、設備在線運行時間、注入氣體流速、混合比例、氣體注入總量、壓力值等。

應用場景
1、開關成套廠SF6與N2氣體的任意混合比注入。

2、現場SF6與N2氣體的任意混合比注入。

3、被試品的真空處理。

4、被試品的氣體回收。

5、研究用途。
