串并聯諧振根據電流電壓的特性又可分為‘電壓諧振’和‘電流諧振’，它們之間的區別是根據電抗器的連接方式而決定的，電壓諧振是指電抗器在串聯狀態時，電壓層級的疊加實現升壓，但電流不變，電流諧振正好相反，是電抗器并聯方式，電流等于各電抗器的電流總和，而電壓不變，在現場使用串聯方式多見變壓器，GIS等這類電氣設備。
串聯諧振原理
串聯諧振原理是串聯諧振電路在電阻R、電感L和電容C元件的交流電路中，電路兩端的電壓一般與電流相位不同，通過調整電路元件（L或C）或電源頻率的參數，使電路兩端的相同相位，則整個電路呈現純電阻，這種狀態稱為諧振，在諧振狀態時，電路的極值或接近極值的總阻抗。
試驗方法

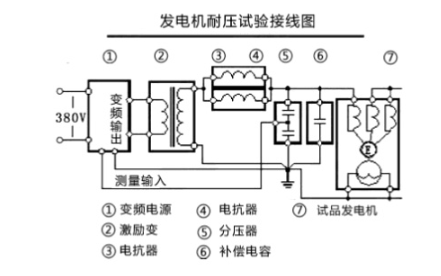

串聯諧振試驗方法并不難，它由變頻電源輸入電壓，再調節頻率，調節輸出容量，最后將電壓輸入到變壓器的端頭，有關串聯諧振的具體接線和測試方法我們已經講過多次，下面看看接線的原理圖：
