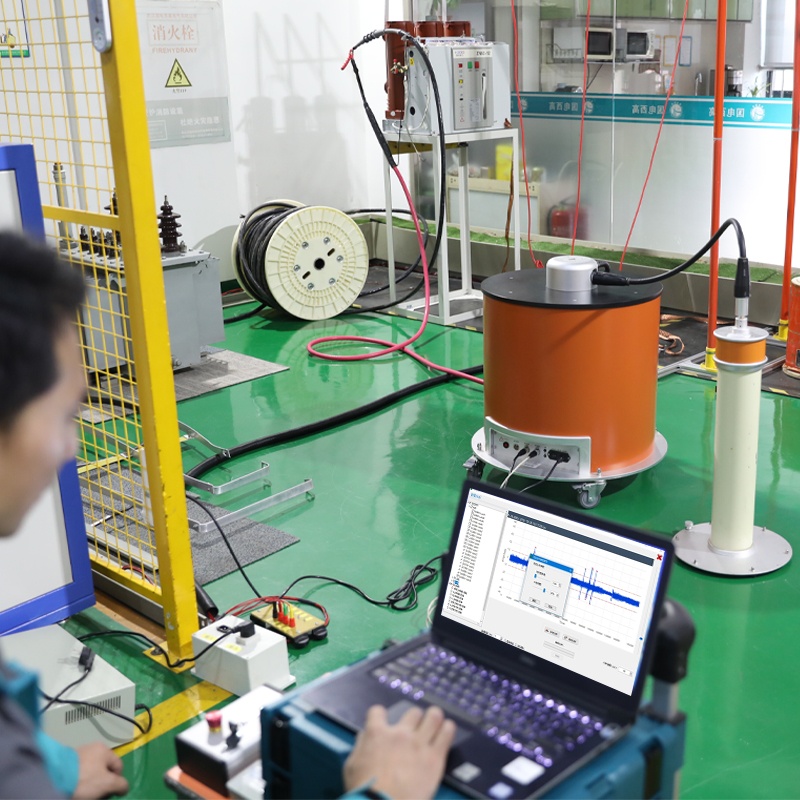

電纜振蕩波局部放電檢測（OWS）是一種新興的電纜絕緣故障檢測技術，它通過加壓模擬電纜運行狀態，能夠誘發局放并檢測其強度和位置。它用一空心電感與被試電纜串聯，通過高壓直流源對其串聯回路進行充電，當充電電壓達到預設值時閉合并聯在電源兩端的電子開關，從而形成阻尼振蕩回路，產生振蕩電壓，并以此振蕩電壓來激發出電纜絕緣缺陷處的局部放電，通過檢測此局部放電來判斷電纜絕緣的好壞。

整套系統主要包括以下功能：

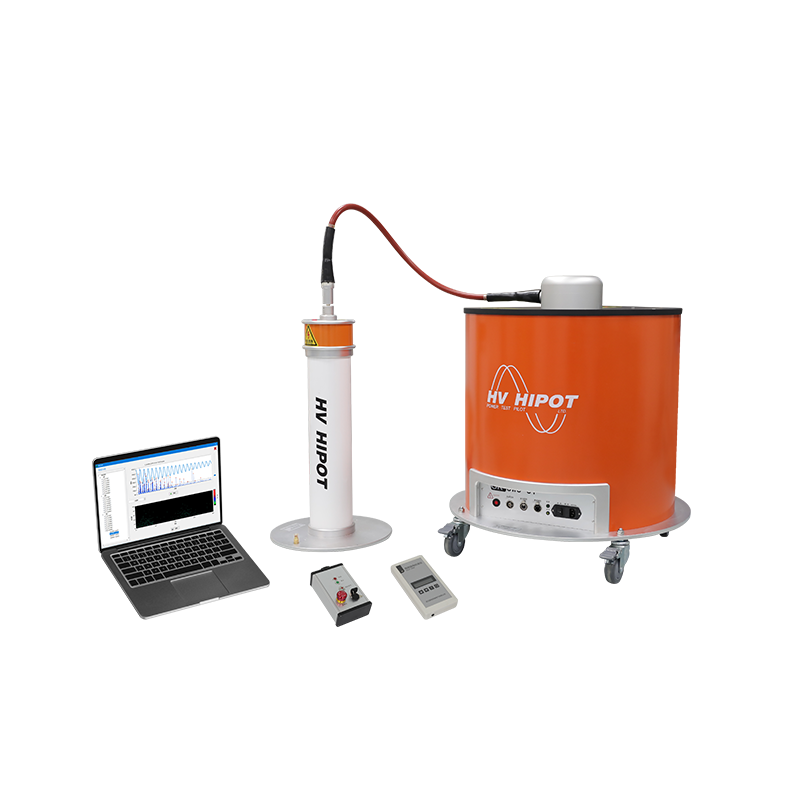

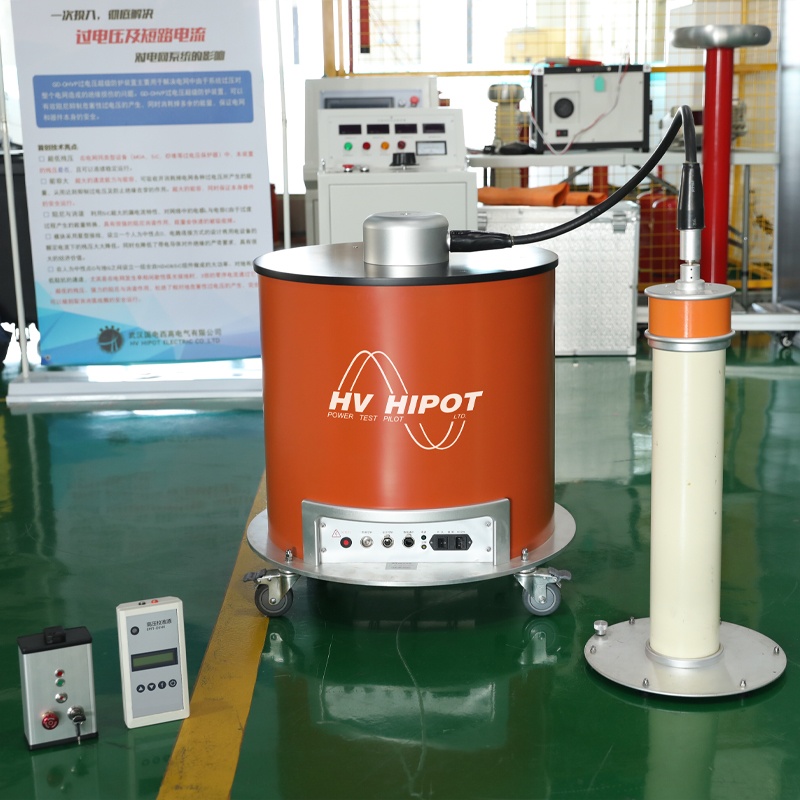

HV-OWS-31系列是集成式局部放電測試系統，主要用于中壓電纜的局放診斷。系統測試頻率為20HZ到幾百HZ阻尼交流電壓，系統在測試過程中產生的阻尼交流電壓可達30kV，并結合先進的系統硬件與系統軟件進行診斷。

HV-OWS-63系列是集成式局部放電測試系統，主要用于中壓電纜的局放診斷。統測試頻率為50HZ 到幾百 HZ 阻尼交流電壓，系統在測試過程中產生的阻尼交流電壓可達 60kV，并結合先進的系統硬件與系統軟件進行診斷。

HV-OWS-151系列是集成式局部放電測試系統，主要用于高壓電纜的局放診斷。統測試頻率為50HZ 到幾百 HZ 阻尼交流電壓，系統在測試過程中產生的阻尼交流電壓可達 150kV，并結合先進的系統硬件與系統軟件進行診斷。

最新電力電子半導體技術；

最新的激光控制技術；

先進的數字式信號處理器和濾波技術；

先進的無線網絡控制技術。

測量分析軟件可在有網絡的條件下，進行遠程的數據分析。

全中文操作界面，能夠記錄振蕩電壓波形和局放信號波形，加壓過程中實時打點。

自動顯示振蕩電壓波形頻率、幅值和采樣時間寬度等。

能對測試的局放信號波形展開進行自動分析。

自動顯示介損測試數值。

自動生成局放定位圖并生成統計報表，自動生成局放統計圖譜。

HV-OWS-31系列		HV-OWS-63系列	HV-OWS-151系列
輸出電壓范圍	+30kV 或-30kV	+60kV 或-60kV	+150kV 或-150kV
振蕩頻率范圍	20Hz～850Hz	20Hz～850Hz	20Hz～850Hz
電感量	0.7H-1.1H（可選）	1.0H-2.1H（可選）	1.0H-2.1H（可選）
數據分析	手動分析、自動分析（模擬與數字濾波）	手動分析、自動分析（模擬與數字濾波）	手動分析、自動分析（模擬與數字濾波）
待測電容范圍	0.05～5uF	0.05～5uF	0.05～5uF
高壓充電電流	10mA	10mA	10mA
局放測試范圍	10pC～200nC	10pC～200nC	10pC～200nC
測量精度	±0.1pC（采樣14bits）	±0.1pC（采樣14bits）	±0.1pC（采樣14bits）
波速	50-300m/us	50-300m/us	50-120m/us
定位精度	±0.1m	±0.1m	±0.1m
定位誤差	≤1%×電纜長度	≤1%×電纜長度	≤1%×電纜長度
局放水平檢測	根據 IEC60270	根據 IEC60270	根據 IEC60270
局放定位帶寬	100kHZ～50MHZ自動或手動選擇	100kHZ～50MHZ自動或手動選擇	100kHZ～50MHZ自動或手動選擇
供電電壓	180V～250V，AC 50Hz	180V～250V，AC 50Hz	180V～250V，AC 50Hz
操作溫度	-20 °C ～+ 50 °C	-20 °C ～+ 50 °C	-20 °C ～+ 50 °C
重量	約 50Kg	約 88Kg	約 100Kg
尺寸	直徑 650mm，高 600mm	直徑 650mm，高 980mm	直徑 650mm，高 998mm
接口方式	WLAN (IEEE802.11g)/100M 以太網卡	WLAN (IEEE802.11g)/100M 以太網卡	WLAN (IEEE802.11g)/100M 以太網卡
