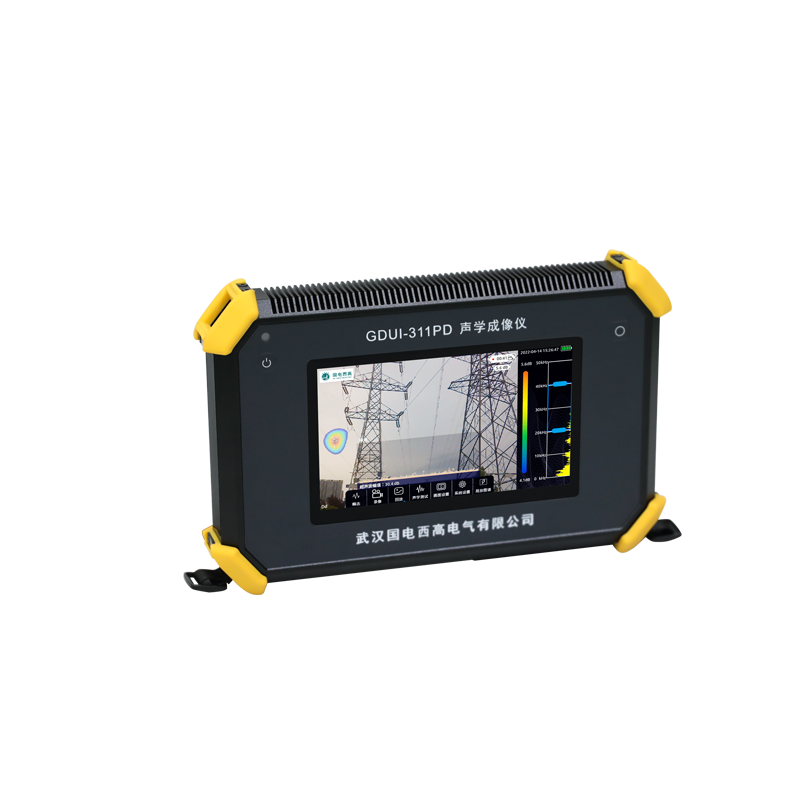

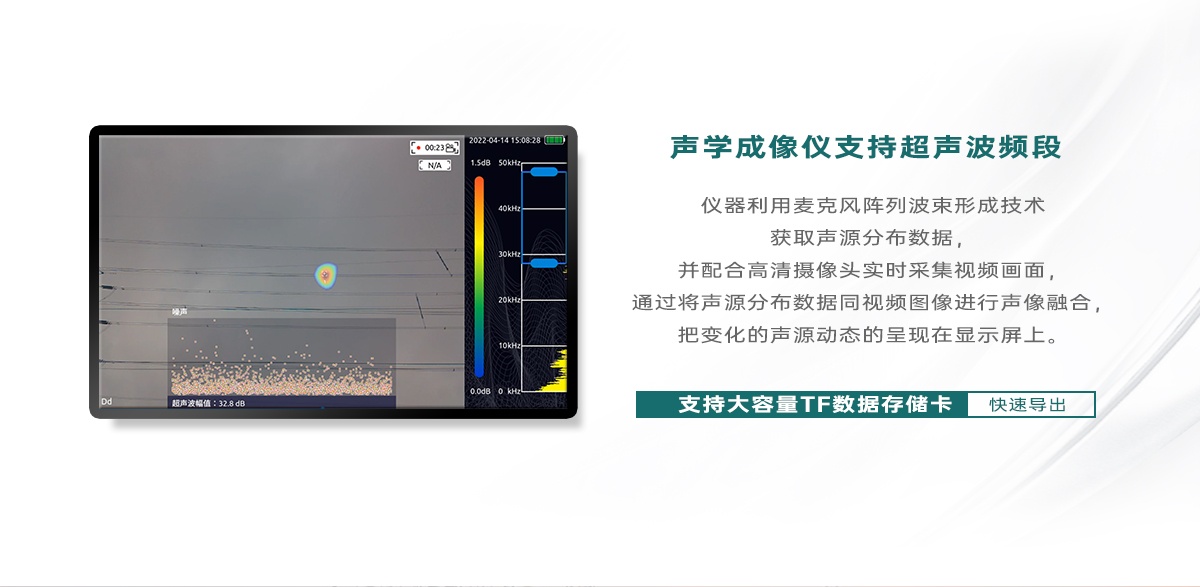

聲學成像儀支持超聲波頻段。儀器利用麥克風陣列波束形成技術獲取聲源分布數據，并配合高清攝像頭實時采集視頻畫面，通過將聲源分布數據同視頻圖像進行聲像融合，把變化的聲源動態的呈現在顯示屏上。

GDUI-311PD 聲學成像儀能夠幫助您在嘈雜的工業現場快速的檢測出可能的帶壓氣體泄漏和真空泄漏；應用于電力系統中，可以幫你快速排查潛在的局部放電故障點。

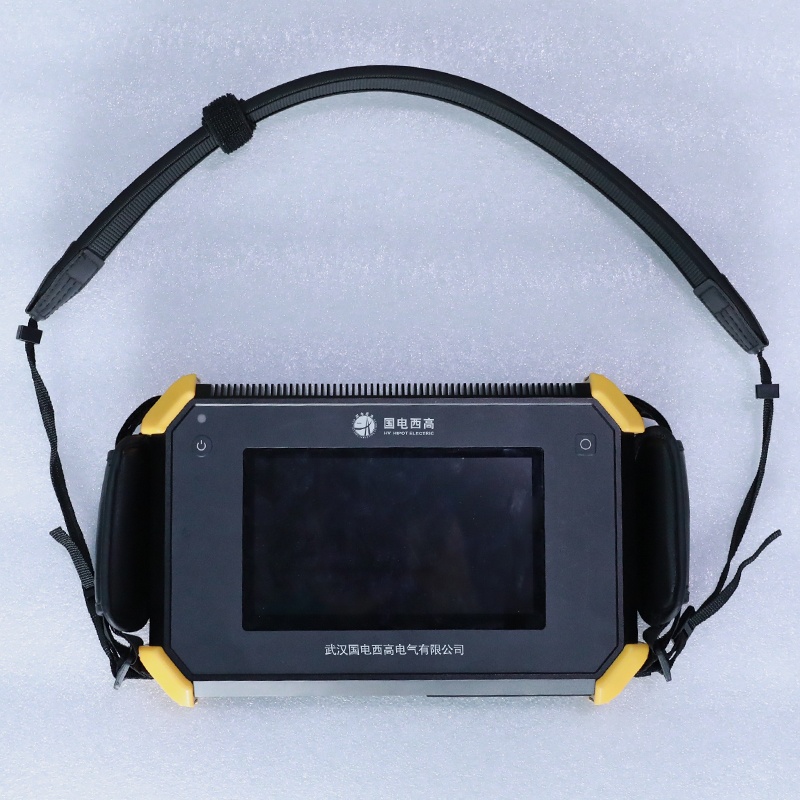

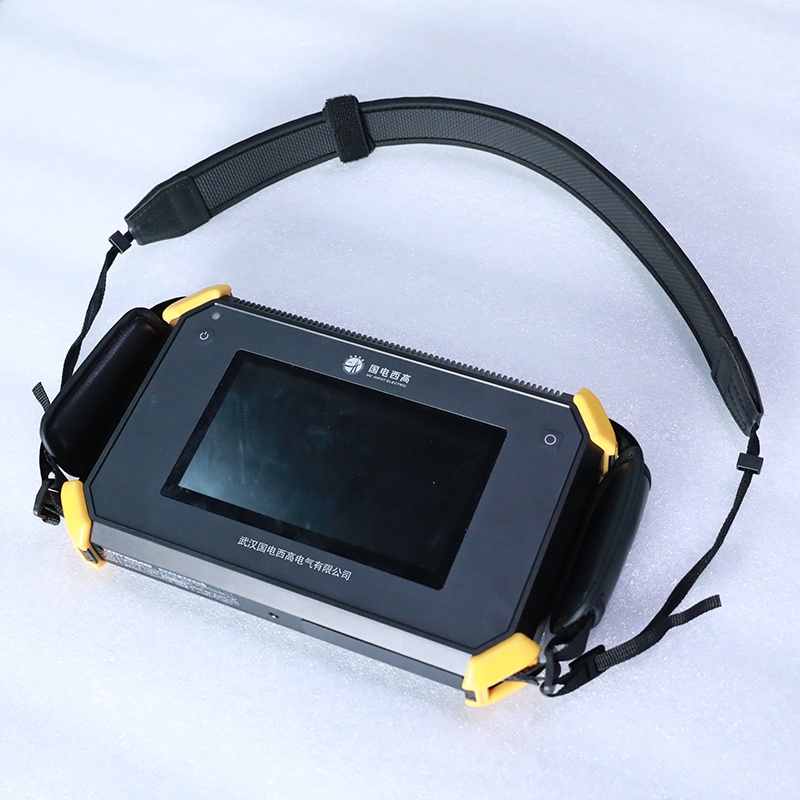

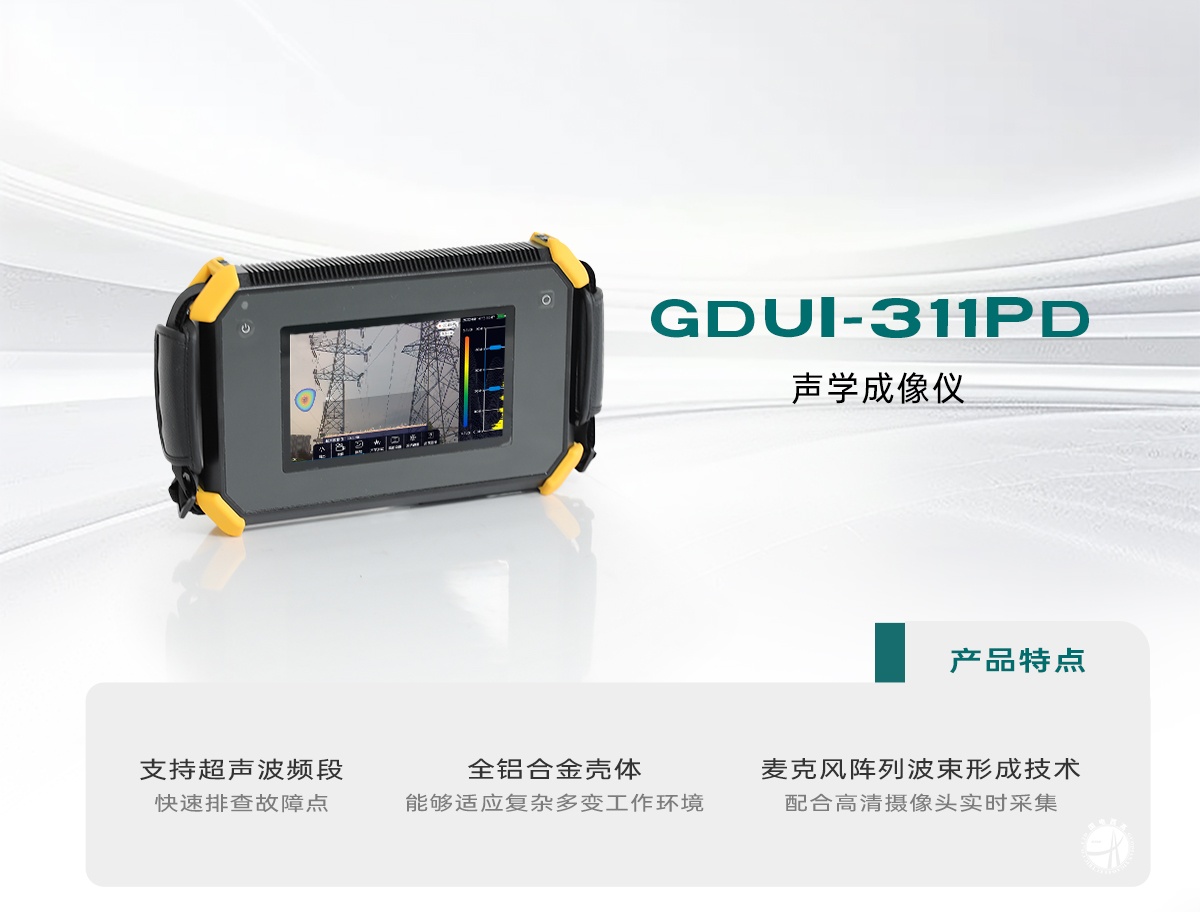

GDUI-311PD聲學成像儀采用全鋁合金殼體，堅固耐用，能夠適應復雜多變的工作環境。

設備操作簡單便捷，能夠快速上手作業，僅需要調節測試頻率范圍、測試動態范圍兩個參數即可滿足絕大多數測試需求；支持拍照模式、視頻模式，作業現場數據靈活記錄；支持大容量TF數據存儲卡，測試結果快速導出、上報。

聲學成像（acoustic imaging）是基于傳聲器陣列測量技術，通過測量一定空間內的聲波到達各傳聲器的信號相位差異，依據相控陣原理確定聲源位置，測量聲源幅值，并以圖像的方式顯示聲源在空間的分布的技術。GDUI-311PD工業聲學成像儀結合了聲學成像技術與局放超聲檢測技術，能夠定位高壓電氣設備的局部放電位置、識別放電類型；設備將故障位置直觀呈現在可見光畫面上，能夠極大提高巡檢效率，為電力系統的穩定運行提供保障。

應用場景：配電

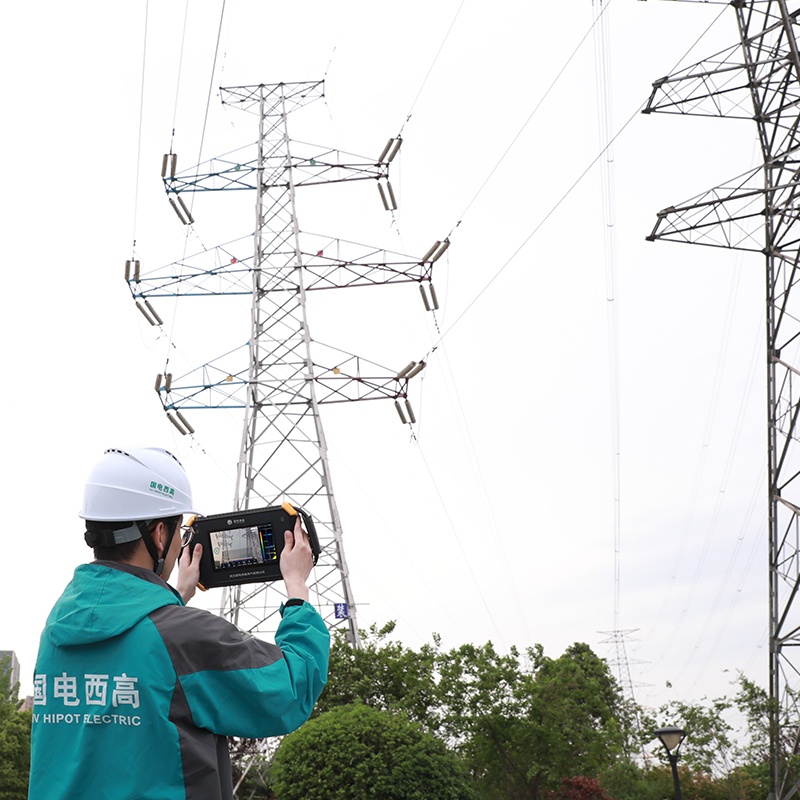

桿塔絕緣子
配網線路絕緣子異常放電，使用手持式聲學成像儀可實現遠距離故障判斷。

電纜分接箱
T型接頭和母排連接線路復雜、接觸位置阻抗大，更容易產生放電現象，利用聲像儀進行巡檢，可以直觀地確定局部放電位置。

跌落式熔斷器
熔斷器存在缺陷時容易失去應有的保護功能，在發生短路故障時只能將停電范圍擴大。聲像儀在日常巡檢作業中效率高、抗干擾能力強。

支撐絕緣子
絕緣子發生持續局部放電現象會嚴重影響其絕緣特性，聲像儀檢測距離遠，可以保證巡檢人員在安全距離內進行作業。

應用場景：變電
開關柜
聲像儀可通過柜門觀察口或檢修口檢測柜內局部放電，輔助巡檢人員確認局放故障及類型。

導線
110kV變電站線纜懸浮放電，放電強度弱，日常巡檢無法被排查出來。使用聲學成像儀可以檢測出微弱的異常放電情況。

高壓室絕緣子
高壓室電壓大，使用手持式聲學成像儀可以讓巡檢人員保證安全距離的同時檢測設備器件，有效保護了巡檢人員的人身安全。

開關絕緣子
開關柜瓷柱沿面放電，使用聲學成像儀可快速排查開關室部件的運行情況，及時發現安全隱患。
