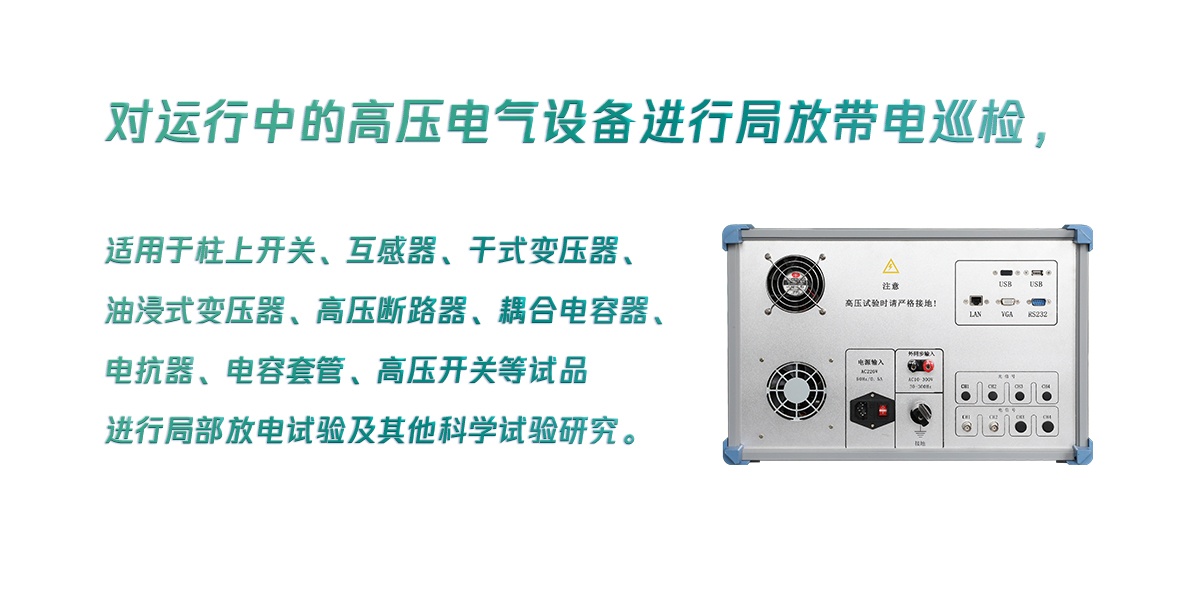

· 具備對運行中的高壓電氣設備進行局放帶電巡檢的功能；

· 適用于變壓器、GIS、開關柜、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢；

· 整套設備采用超聲波檢測技術、高頻檢測技術、信號現場處理技術、Web后臺處理軟件等技術進行檢測和分析，可靠性高；

· 便于對高壓電氣設備的運行狀態進行評估，為設備維修提供依據；

· 為運行設備的故障點進行跟蹤測試；

· 提高高壓電氣設備運行的可靠性、安全性和有效性。

技術特點

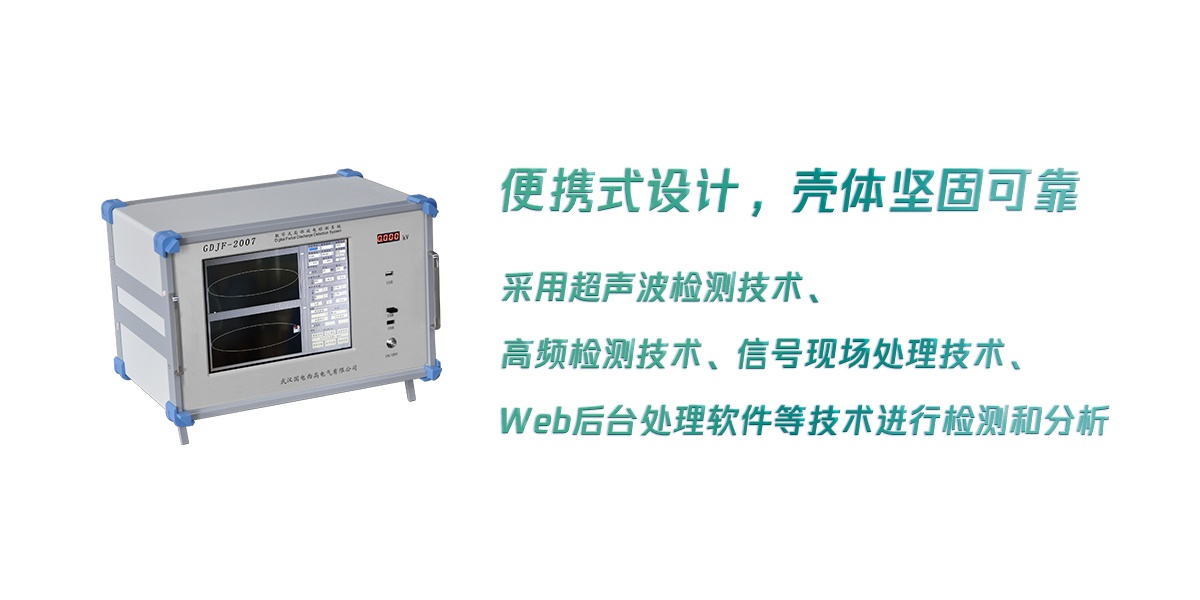

便攜式設計，堅固耐用，使用方便

檢測主機為便攜式設計，殼體堅固可靠，選用12英寸高性能工業一體機。

抗干擾能力較強，檢測數據準確

利用數字濾波技術，可以有效地消除現場干擾，在強干擾環境下也能實現局部放電測量。

系統采用多通道數據采集

可同時對局部放電產生的電磁波、超聲波等信號進行綜合分析處理。

連接簡單方便

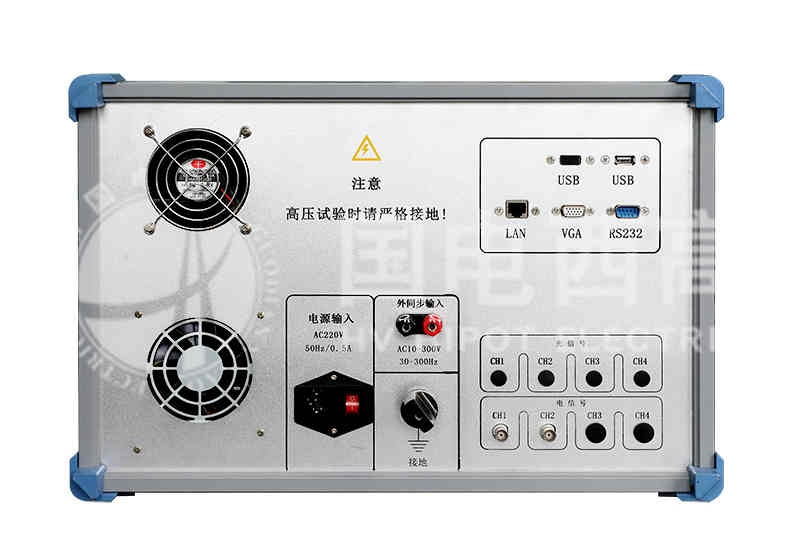

系統采用多種連接方式，傳感器與主機之間選用BNC接口方式，便于使用。

軟件功能強大

具有局部放電測量、分析，局部放電重復放電次數n的測量、分析，抗固定干擾，抗動態干擾，自由選擇橢圓、直線、正弦顯示方式，窗口局部進行詳細測量、觀察放電脈沖，試驗電壓、電流和局部放電同時測量，兩道自動定時保存實驗數據，兩通道手動或隨時保存實驗數據，隨時存儲波形，重新顯示、分析過去已保存的試驗波形，增益范圍每通道六檔粗調，每檔隨意細調，數字開窗技術、可避免干擾對測量的影響，相位開窗、單窗、雙窗任選，360度內自由開窗，四通道測量有效地抑制干擾脈沖信號，并同時測量兩個試品或一個試品的多個測量點的局部放電信號，方便地分析局部放電信號的來源，內、外同步隨意選擇；

本軟件局部放電顯示結果符合IEC60270標準。

本裝置采用外接電源供電方式，使用只需提供AC220V±10%交流電源即可。

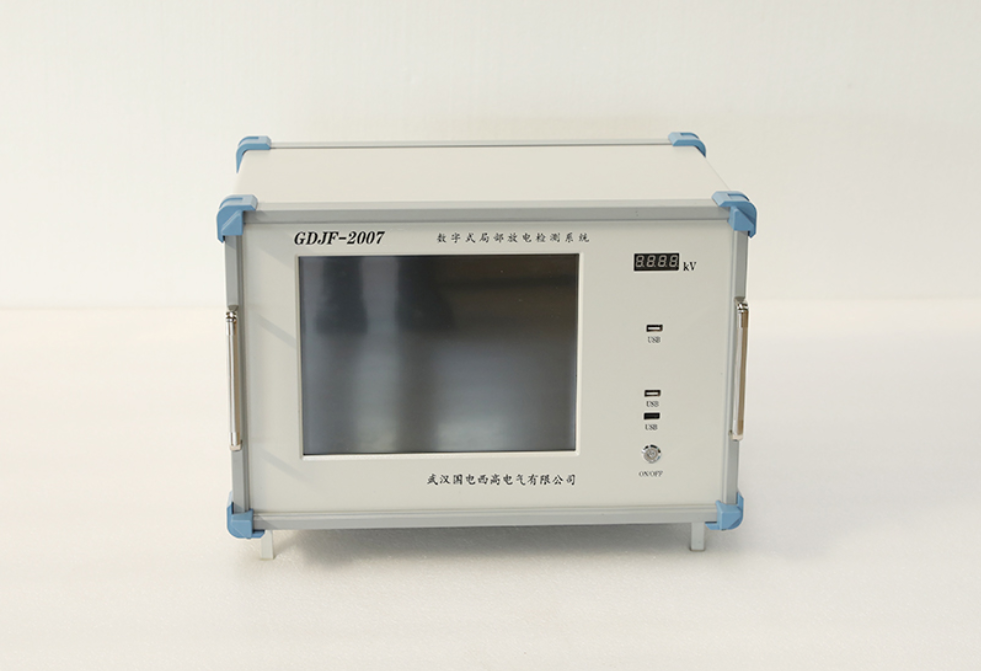

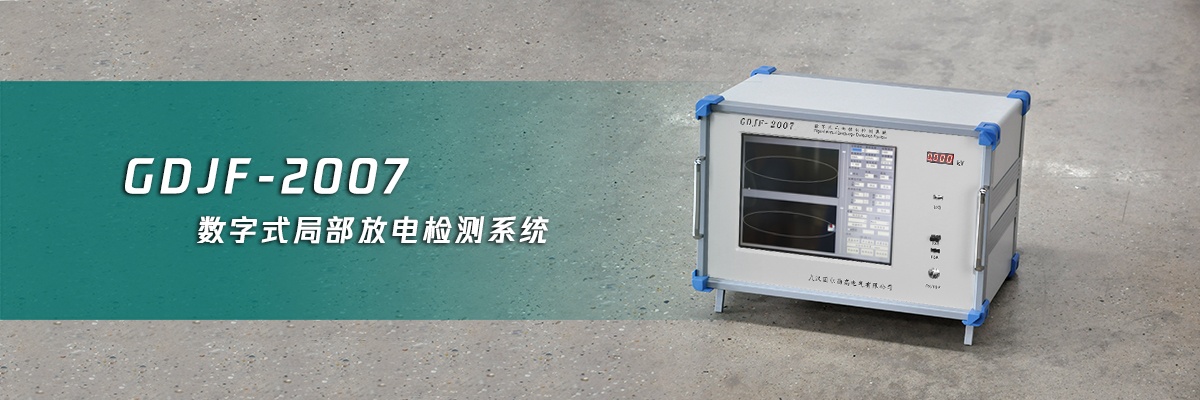

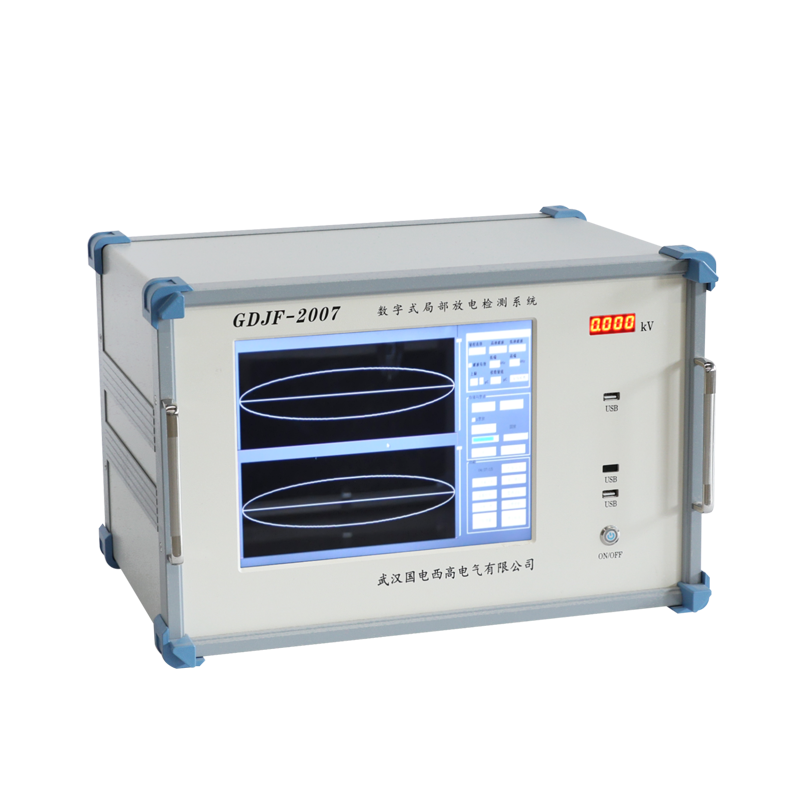

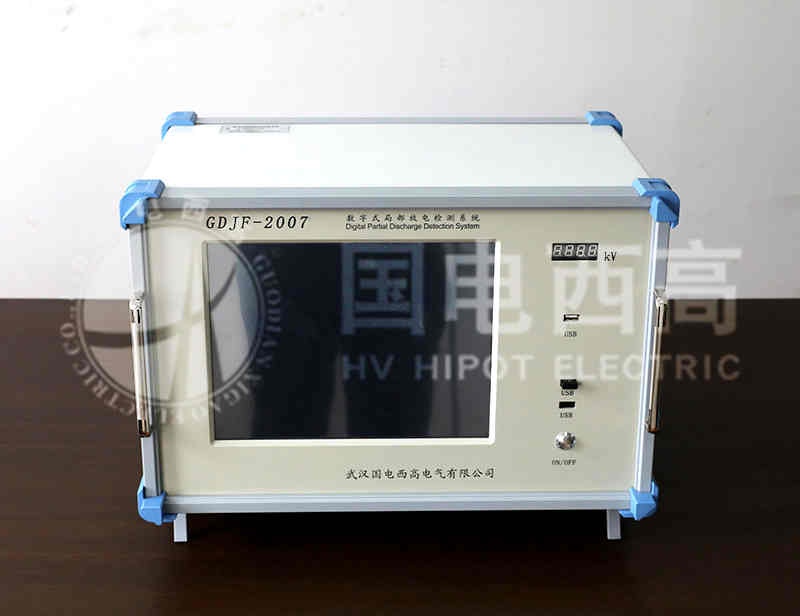

	GDJF-2007 （交流）	GDJF-2007AD （交直流）
測量通道	2/4 個獨立測量通道	測量通道： 2/4 個獨立測量通道
采樣精度	12Bit	采樣精度： 12Bit
采樣速率	每通道最大 5MHz	采樣速率：每通道最大 5MHz
檢測靈敏度	0.1pC	檢測靈敏度： 0.1pC
測量范圍	0.1pC ～ 10000nC	測量范圍： 0.1pC ～ 10000nC
動態范圍	大于 80dB;	動態范圍：大于 80dB;
可測試品的電容量范圍	6pF ～ 250μF	可測試品的電容量范圍： 6pF ～ 250μF
測量頻帶	3dB 帶寬 10kHz ～ 1MHz	測量頻帶： 3dB 帶寬 10kHz ～ 1MHz 。
試驗電源頻率范圍	50-400Hz	試驗電源頻率范圍： 50-400Hz
程控濾波器分段	低端頻率 20kHz 、 40kHz 、 60kHz 、 80kHz 、 OFF(9kHz)	低端頻率 20kHz 、 40kHz 、 60kHz 、 80kHz 、 OFF(9kHz) ；
程控濾波器分段	高端頻率 100kHz 、 200 kHz 、 300 kHz 、 400 kHz 、 OFF(1MHz)	高端頻率 100kHz 、 200 kHz 、 300 kHz 、 400 kHz 、 OFF(1MHz)
抗電壓沖擊能力	5000V ，在各輸入口和電源端（正、負、 AC ）	5000V ，在各輸入口和電源端（正、負、 AC ）
電源	AC220V ± 10% ；頻率 45-65Hz ；功率＜ 500W	AC220V ± 10% ；頻率 45-65Hz ；功率＜ 500W
		連續實時高速采集，自動保存放電波形數據，一次連續采集處理時間可達 2 小時。
		顯示方式一，在采集的同時，可實時顯示一幀波形，同時可隨意局部放大顯示波形，
		顯示方式二，任意設定顯示一段時間的放電波形
		顯示累計放電次數、當前放電量等數據。
		系統可以分時間段統計顯示每通道放電次數、分量值統計顯示每通道放電次數。
		放電次數按時間段統計顯示時，最多可以分為 6 個時間段。
		放電次數按量值分類顯示時，最多可以分成 6 個量程段。
		根據設定的信號閾值，系統自動保存超過閾值的放電波形數據。
