用變比電橋測量變壓器的變比，操作過程繁瑣，測量范圍狹窄，已經不適應現代測量的快節奏、高效率的要求。同時根據IEC及國家有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目,這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。為此我公司研制生產的全自動變比測試儀在原基礎上根據用戶的現場使用要求，使操作更加簡便，功能完備，數據穩定可靠，測試速度大大提高。適應各種大中小型變壓器變比測試的需要。

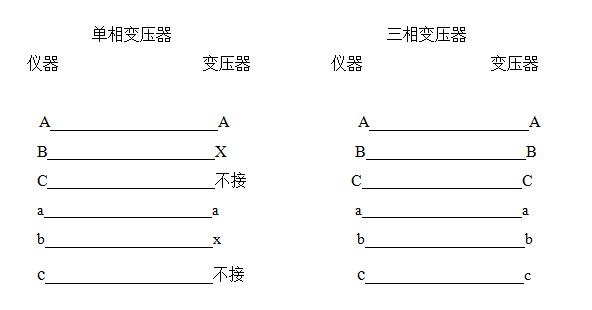

國電西高研發生產的GDB-II 全自動變比組別測試儀功能強大：既可進行單相測量，又可實現三相繞組的自動測試，聯接組別可任意選擇，一次完成測量AB、BC、CA三相的變比值、誤差、聯線組別等參數。一般情況下可按如下圖方法接線：

變壓器的中性點不接儀器，不接大地。接好儀器地線。將電源線一端插進儀器面板上的電源插座，另一端與交流220V電源相聯。注意：切勿將變壓器的高低壓接反！每次測量完成后，儀器自動保存數據，最多保存30個數據,超過30后，本次數據存入第30次，第一次數據清除，即先進先出。設置的標準變比為線電壓之比,與QJ35電橋不同,不需要換算。
