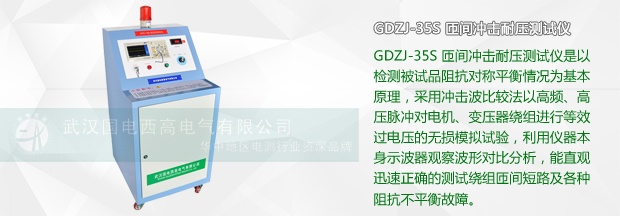

匝間沖擊耐壓測試儀是以檢測被試品阻抗對稱平衡情況為基本原理，采用沖擊波比較法以高頻、高壓脈沖對電機、變壓器繞組進行等效過電壓的無損模擬試驗，利用儀器本身示波器觀察波形對比分析，能直觀、迅速正確的測試?yán)@組匝間短路及各種阻抗不平衡故障。

要做變壓器的繞組、電器線圈繞組的匝間絕緣監測檢測就需要用到匝間沖擊耐壓測試儀，這時候就會有消費者問到了，這種高壓設備的測試儀器該如何使用和操作試驗?zāi)?？下面就由我?lái)教大家如何使用沖擊耐壓測試儀做沖擊電壓試驗。

1、設備接線：

首先將地線接地網、匝間沖擊耐壓試驗儀接地，用連接線將沖擊耐壓測試儀的2部分按箭頭方向保持一致的連接起來并扣緊鎖扣。之后將高壓測試線連接試驗儀與被試品，腳踏開關連接試驗儀的控制端部分，最后連接試驗儀的電源線部分。

2、試驗演示：

儀器電源開啟后先預熱儀器五分鐘，觀察工作指示燈是否亮起，如若未亮摁下?lián)Q相鍵喚醒指示燈亮，待工作指示燈亮起后踩下腳踏開關，調節高壓旋鈕至電壓為2kV，當出現波形重合說明被試品是好的。判斷完成后松開腳踏開關調節高壓旋鈕降壓。

3、波形分析：

拿不同的被試品用同樣的操作方法左對比試驗，如果出現波形不重合則說明被試品不合格，短路被試品出現波形往往是一條直線；匝間短路波形則要比標準被試品略低點。

注意事項：調節高壓旋鈕的時候腳踏開關需要踩著調節，當電壓升壓之后就不能長時間踩著腳踏開關，需要松一下踩一下觀察波形的重合度。

以上就是匝間沖擊耐壓試驗測試儀的使用方法，一般按照儀器說明書規范操作使用可以基本掌握儀器的正常使用，如遇到大的問題可以直接咨詢廠家相關技術員申請售后！
