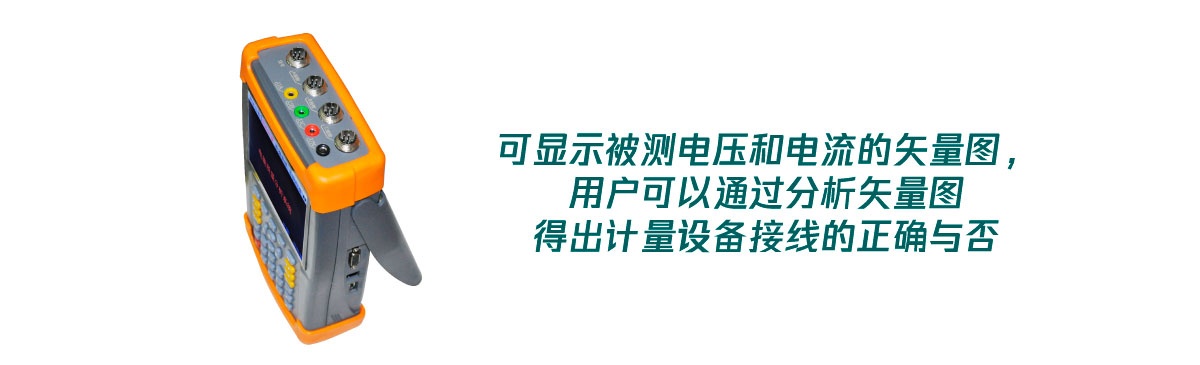

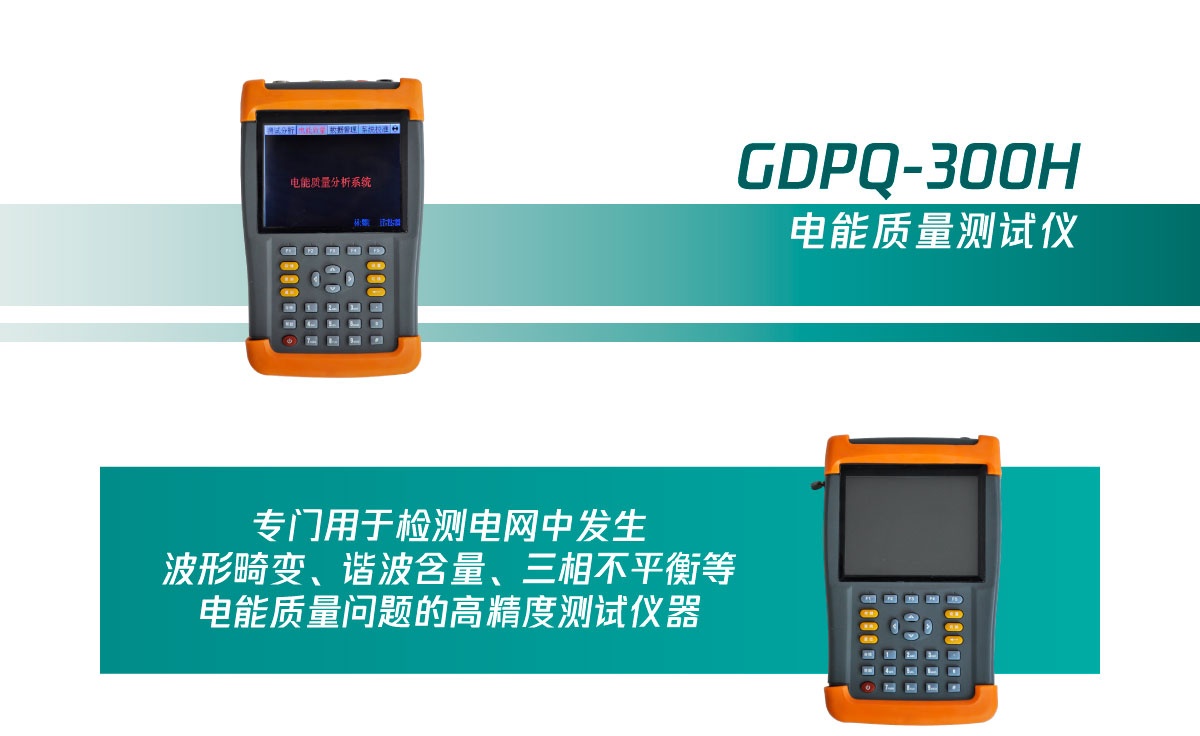

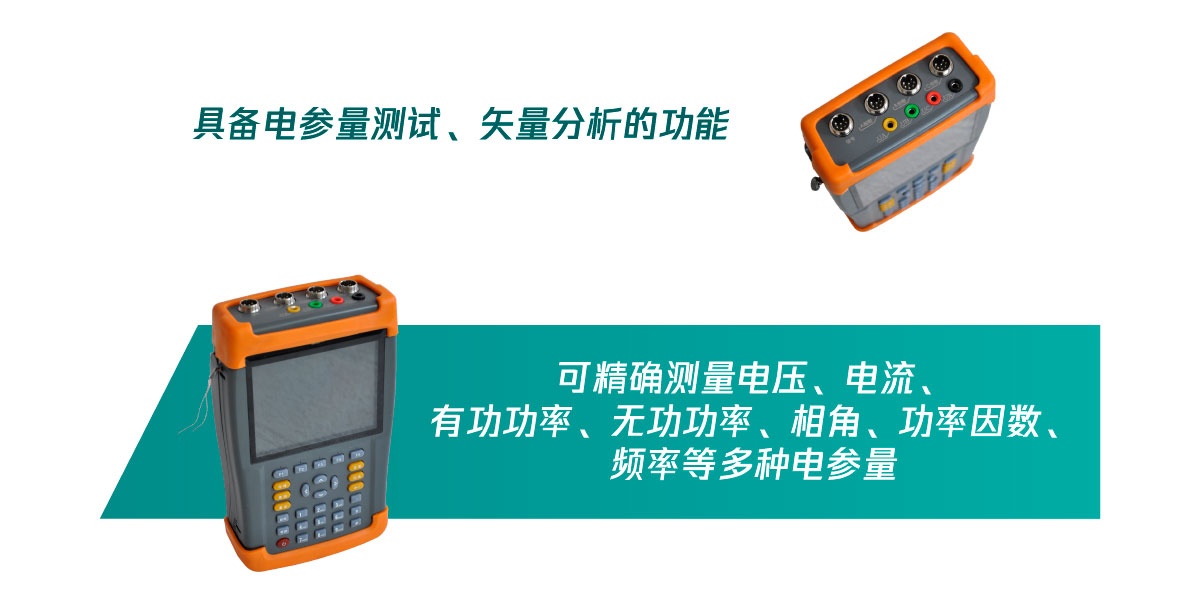

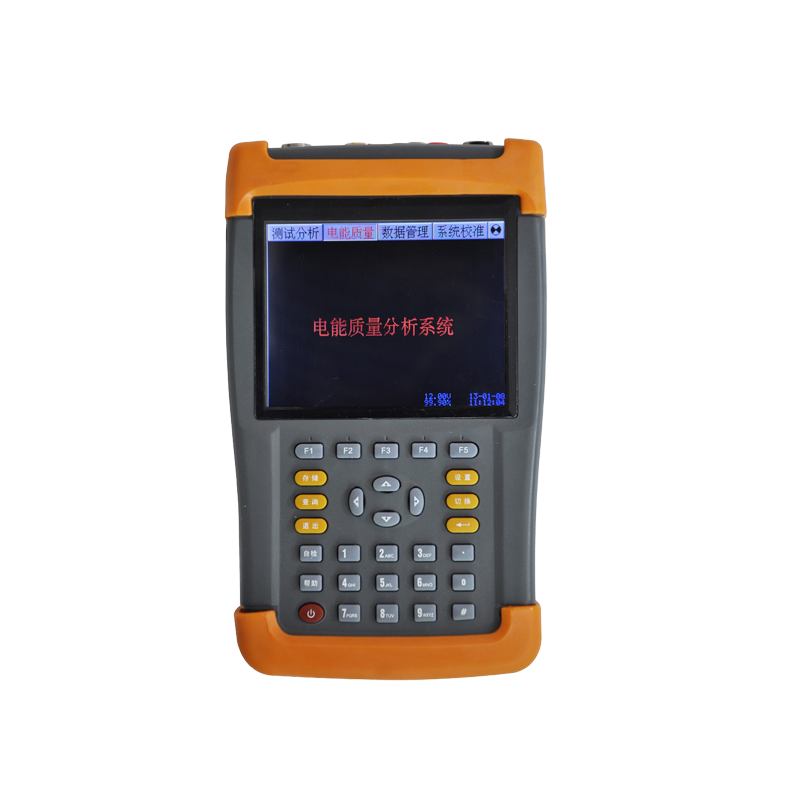

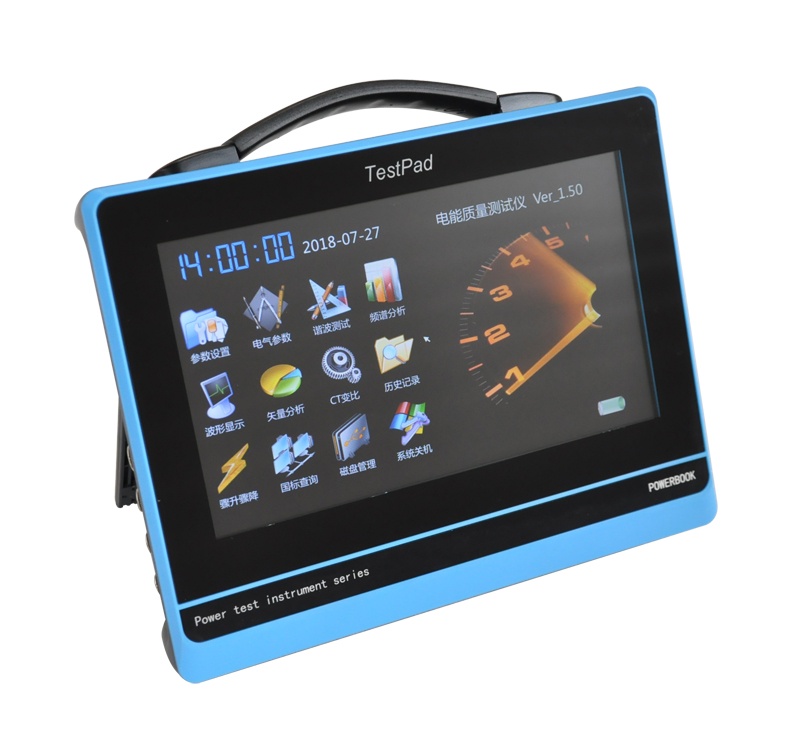

GDPQ-300H電能質量分析系統用于檢測電網中發生波形畸變、諧波含量、三相不平衡等電能質量問題的高精度測試儀器，同時還具備電參量測試、矢量分析的功能；可較精確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量；可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否；電流采用鉗形互感器方式進行測量，根據用戶的測量范圍不同可以選配不同量程的鉗表。
|
GDPQ-300H電能質量分析系統 技術指標 |
|
|
輸入特性 |
|
|
電壓測量范圍 |
10～660V，自動切檔。（選配精密分壓盒可擴展到1200V） |
|
電流測量范圍 |
|
|
鉗形互感器（三種） |
5A/25A （標配） |
|
100A/500A （選配） |
|
|
400A/2000A （選配） |
|
|
1000A/5000A（選配）柔性線圈 |
|
|
相角測量范圍 |
0~359.99° |
|
頻率測量范圍 |
45~65Hz |
|
電壓通道數 |
三通道（UA、UB、UC） |
|
電流通道數 |
三通道（IA、IB、IC） |
|
最大諧波分析次數 |
63 次 |
|
1 分鐘間隔最大連續存儲周期 |
18 個月 |
|
電參量測量部分 |
|
|
電壓 |
±0.1% |
|
頻率 |
±0.01Hz |
|
電流、功率 |
±0.5% |
|
相位 |
±0.2° |
|
電能質量部分 |
基波電壓允許誤差 ≤0.5 ％ F.S. |
|
基波電流允許誤差 : ≤1 ％ F.S. |
|
|
基波電壓和電流之間相位差的測量誤差 |
≤0.2° |
|
諧波電壓含有率測量誤差 |
≤0.1 ％ |
|
諧波電流含有率測量誤差 |
≤0.2 ％ |
|
三相電壓不平衡度誤差 |
≤0.2 ％ |
|
電壓偏差誤差 |
≤0.2 ％ |
|
電壓變動誤差 |
≤0.2 ％ |
|
工作溫度： |
－10℃~ +40℃ |
|
充電電源： |
AC220V、頻率45Hz-55Hz |
|
主機功耗： |
≤3VA |
|
電池最大工作時間： |
≤10小時 |
|
絕緣 |
（1）電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。 |
|
（2）工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。 |
|
|
體積： |
258mm×158mm×58mm |
|
重量： |
1.5Kg |
