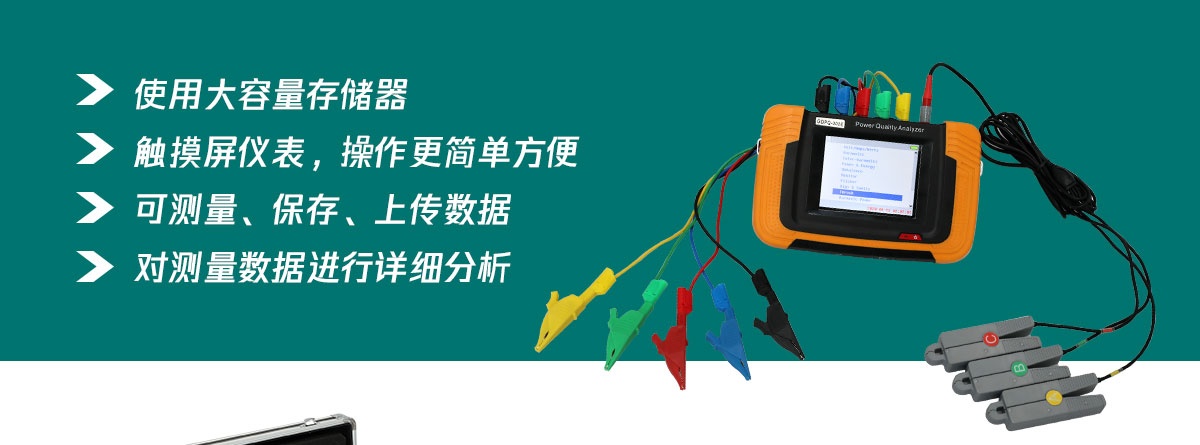

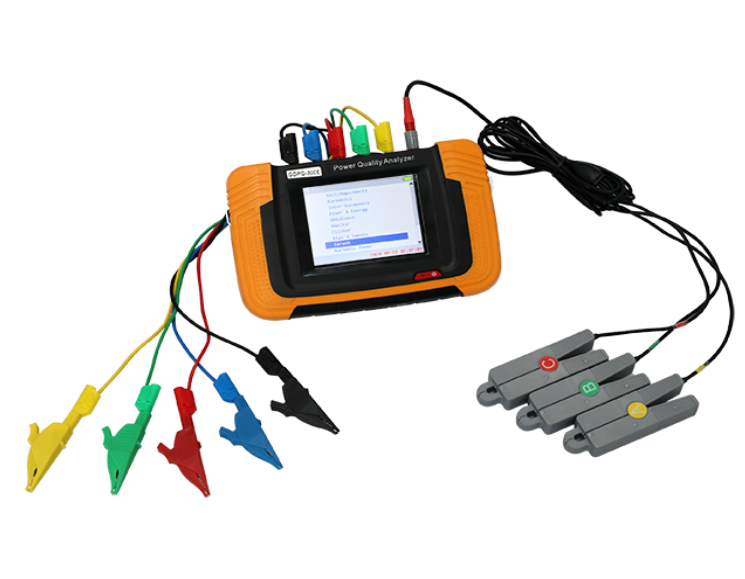

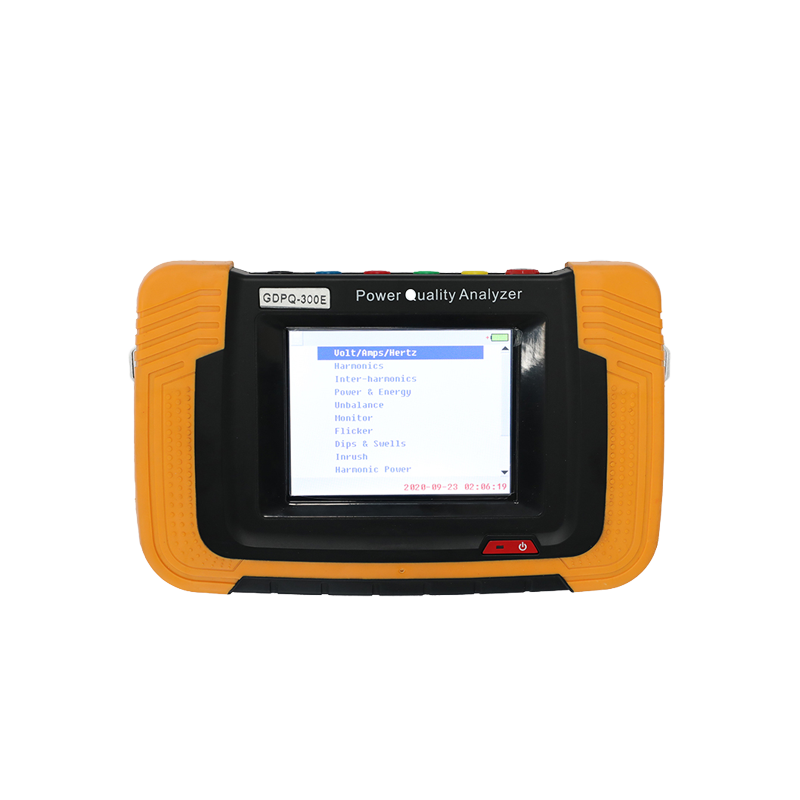

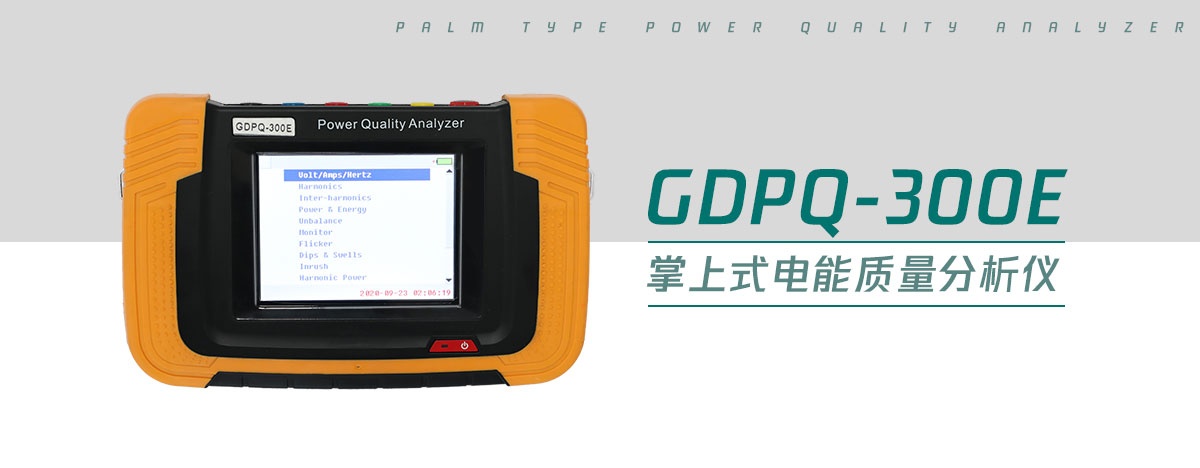

· 一種電能質量分析專用儀表；

· 使用ARM和DSP以及16M字節的存儲器；

· 儀表使用觸摸屏，使操作更簡單、方便；

· 可進行測量，并保存數據，將其上傳到PC機進行分析；

· 模塊化結構，設計合理，運行可靠；

· 中文菜單操作，簡單易學；

· 可使用USB盤更新儀表軟件，軟件升級簡單、方便；

· 在PC機上用電能質量數據分析軟件對測量數據進行詳細分析。

儀表基本功能及技術指標

項 目	描述
電壓 / 電流 / 頻率	可測量三相電壓、零線電壓、三相電流、零線電流、頻率，可顯示有效值、峰值、波 / 峰比以及波形圖、趨勢圖等
諧波測量	可測量電壓及電流的基波及 2~50 次諧波，測量結果包括諧波效值、諧波含量、諧波含有率、總諧波畸變率 (THD) ；可顯示柱狀圖、趨勢圖等
間諧波測量	可測量電壓及電流的 0.1~19.9 次間諧波，測量結果包括間諧波分量及子集的有效值、間諧波含有率等；可顯示柱狀圖、趨勢圖等
功率 / 電能測量	可測量三相四線 / 三相三線視在功率 ( 電能 ) 、有功功率 ( 電能 ) 、無功功率 ( 電能 ) 、功率因數等，可顯示趨勢圖；可測 1 、 5 、 10 、 15 、 30 、 60 分鐘的需量
三相不平衡測量	可測量三相四線 / 三相三線電系統電壓及電流的正序分量、負序分量、零序分量、負序不平衡度、零序不平衡度；可顯示三相電壓及電流的相角、矢量圖、趨勢圖
閃變	1 分鐘閃變、 10 分鐘短時閃變、 2 小時長時閃變測量
電壓驟升 / 驟降 / 中斷	可檢測并記錄電壓驟升、驟降和中斷事件
浪涌電流	可檢測并記錄浪涌電流事件
諧波功率	可檢測 2~30 次諧波功率，可顯示柱狀圖、趨勢圖等
功率波	可按設定的時長（ 1~5 分鐘），測量功率的快速變化（有功、無功、視在功率）
瞬變	可檢測時長 20 微秒以上的電壓瞬變事件
監測記錄	可長時間記錄穩態電能質量參數，包括電壓 / 電流 / 頻率、諧波、功率、三相不平衡、波動 / 閃變，記錄時間間隔從 3 秒到 30 分鐘可調。
數字示波器	可用于查看電壓 / 電流信號波形

各項檢測功能準確度指標

項目	可測量范圍	測量精確度	說明
電壓 / 電流 / 頻率	三相電壓： 1000V( 真有效值 ) 零線電壓： 70V( 真有效值 ) 三相電流： 6000A( 真有效值，選配相應量程電流傳感器 ) 零線電流： 25A( 真有效值，選配相應量程電流傳感器 ) 頻率： 40~70Hz	電壓： 0.1%rdg ± 0.05%f.s 電流： 0.2%rdg ± 0.05%f.s 頻率：± 0.01Hz	此處以 A 相電壓頻率作為測量頻率
諧波測量	電壓諧波： THD+ 基波 +2~50 次諧波電流諧波： THD+ 基波 +2~50 次諧波	電壓諧波： Uh ≥ 1%UN 時，± 5%Uh ； Uh ＜ 1%UN 時，± 0.05%UN ；電流諧波： Ih ≥ 3%IN 時，± 5%Ih ； Ih ＜ 3%IN 時，± 0.15%IN ；
間諧波測量	電壓諧波： 0.1~19.9 次間諧波電流諧波： 0.1~19.9 次間諧波	電壓間諧波： Uih ≥ 1%UN 時， 5%Uih ； Uih ＜ 1%UN 時， 0.05%UN ；電流間諧波： Iih ≥ 3%IN 時， 5%Iih ； Iih ＜ 3%IN 時， 0.15%IN ；
功率 / 電能	有功： 700kW 視在： 700kVA 無功： 700kVAR 功率因數： 0.00~1.00 有功電能： 10000kWh 視在電能： 10000kVAh 無功電能： 10000kVARh 平均功率因數： 0.00~1.00	有功：讀數± 0.5% 視在：讀數± 0.5% 無功：讀數± 0.5% 功率因數：± 0.005
三相不平衡	基波電壓： 1000V( 真有效值 ) 基波電流： 6000A( 真有效值 ) 基波頻率： 40~70Hz 相角： 0~360o 不平衡度： 0.0%~100%	電壓： 0.1%rdg ± 0.05%f.s 電流： 0.2%rdg ± 0.05%f.s 頻率：± 0.01Hz 相角：± 0.3 o 電壓不平衡度：± 0.2% 電流不平衡度：± 0.2%	此處以 A 相電壓頻率作為測量頻率
電壓閃變	1 分鐘閃變、短時閃變、長時閃變	1min 閃變：± 5.5% 10min 短時閃變：± 5% 2h 長時閃變：± 5%
電壓驟升、驟降和中斷	監測并記錄單相 / 多相電壓驟升、電壓驟降和暫時斷電	半波有效值，起始時間，持續時間，終結時間時間誤差± 10ms	最多可記錄 40 個事件
項目	可測量范圍	測量精確度	說明
浪涌電流	監測并記錄單相 / 多相浪涌電流	半波有效值，起始時間，持續時間，終結時間時間誤差± 10ms	捕捉到一次事件就停止測量
諧波功率	總諧波功率次數： 1~30th 諧波總有功功率：∑ P 諧波總無功功率：∑ Q 正諧波總有功功率： + ∑ P 負諧波總有功功率： - ∑ P 正諧波總無功功率： + ∑ Q 負諧波總無功功率： - ∑ Q	諧波功率讀數：± 0.5%
功率波	可檢測 1 、 3 、 5 分鐘時間長度有功、無功、視在半波功率值，記錄功率變化趨勢	半波功率讀數：± 0.5%
瞬變	基于標稱值 120% 以上的電壓瞬變值	可測事件最小周期 20 微妙以上 ? 事件捕捉概率 98.7%	一次測量可存儲 20 個事件
監測記錄	可記錄參數：電壓、電流、頻率；電壓 / 電流諧波（ THD+1~25 次諧波）；三相不平衡；有功 / 無功 / 視在功率、功率因數；波動 / 閃變	數據保存間隔： 3s~30min 間隔時間為 3s ，可累計監測 16h ；間隔時間為 30min ，可累計監測 960h ；
數字示波器	三相電壓、三相電流、零線電壓和零線電流瞬時波形	最大采樣頻率： 200kHz 最小采樣頻率： 100Hz
