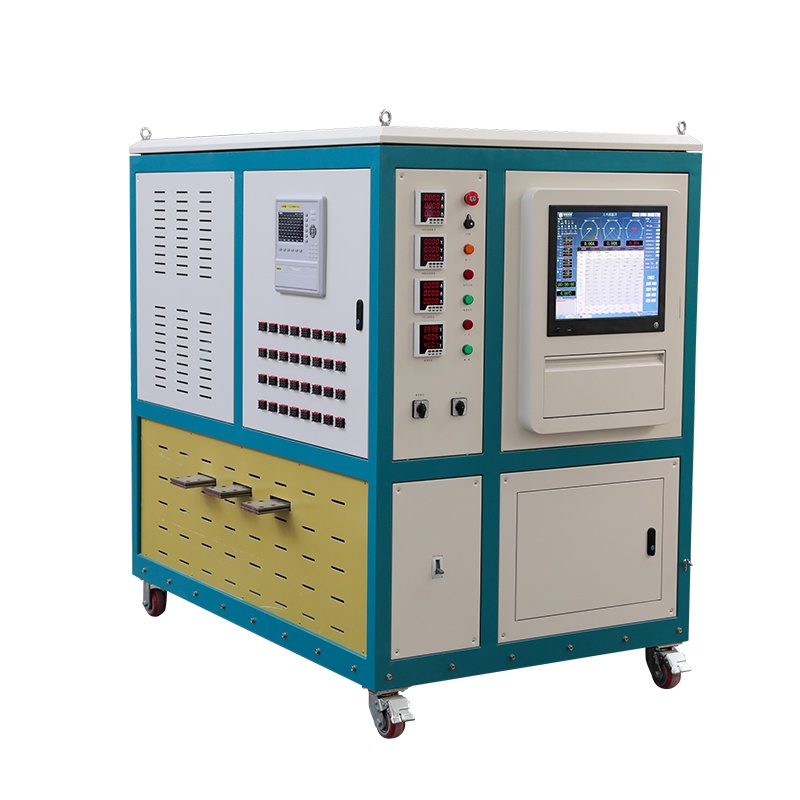

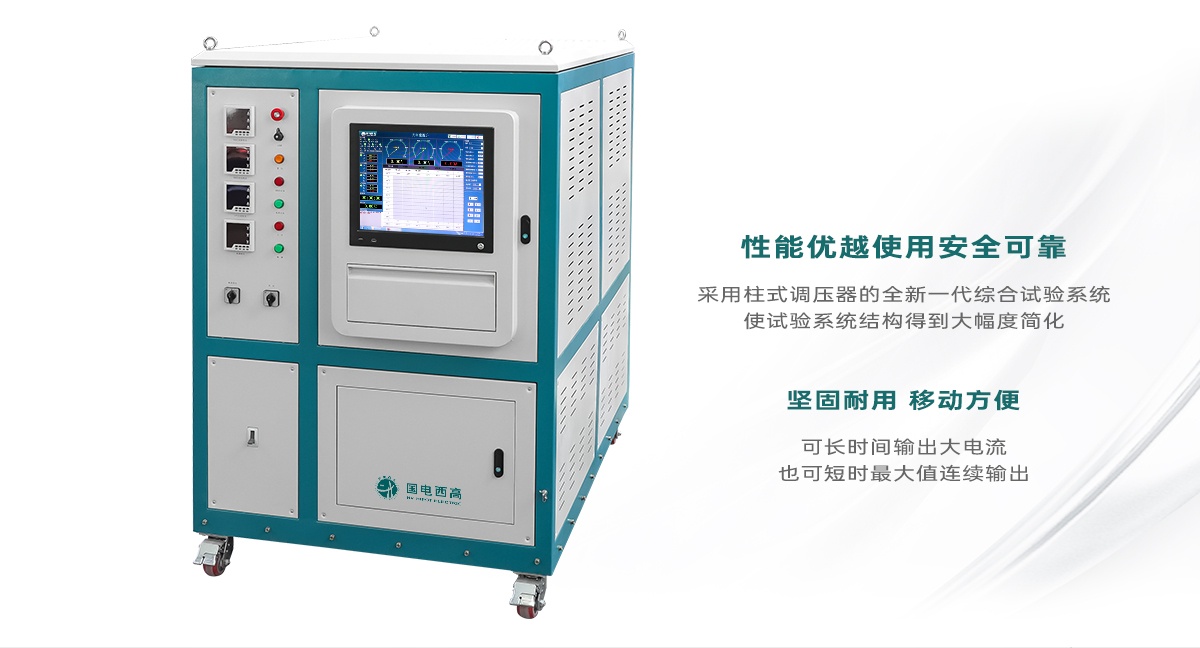

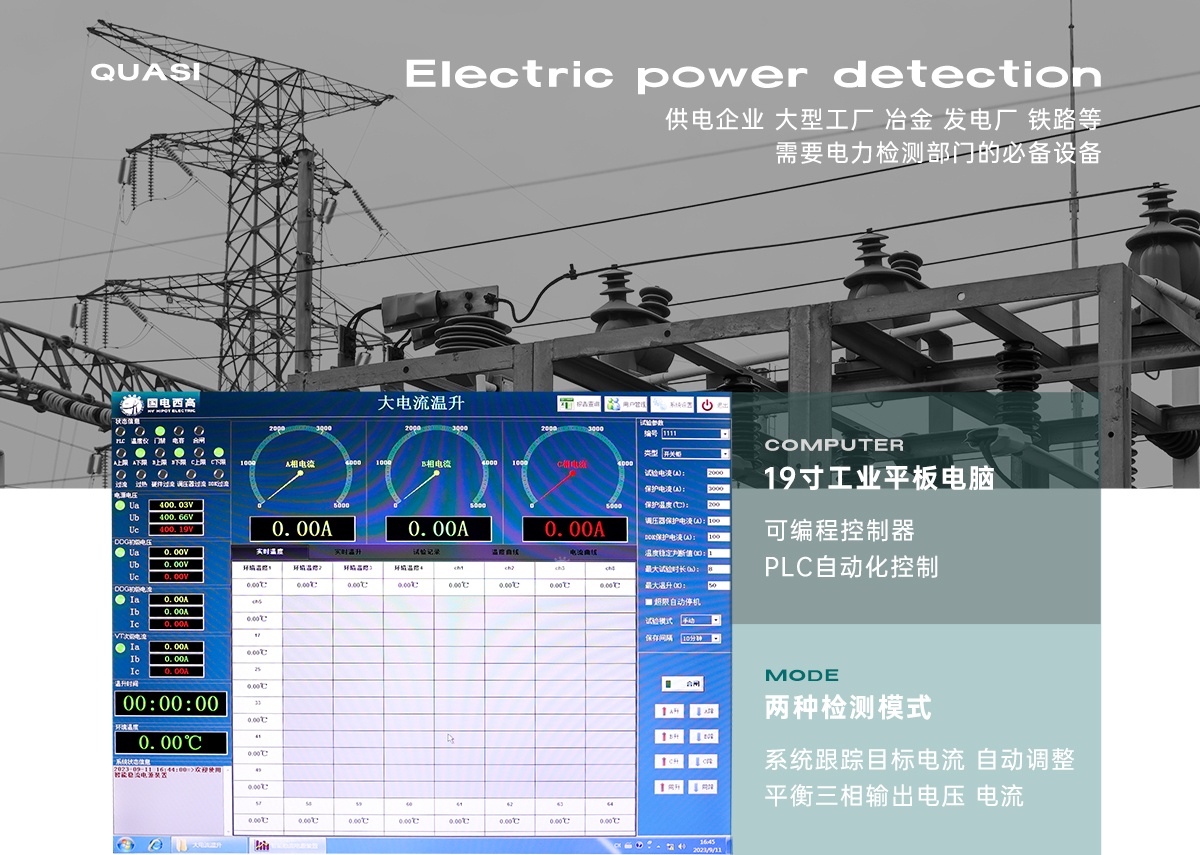

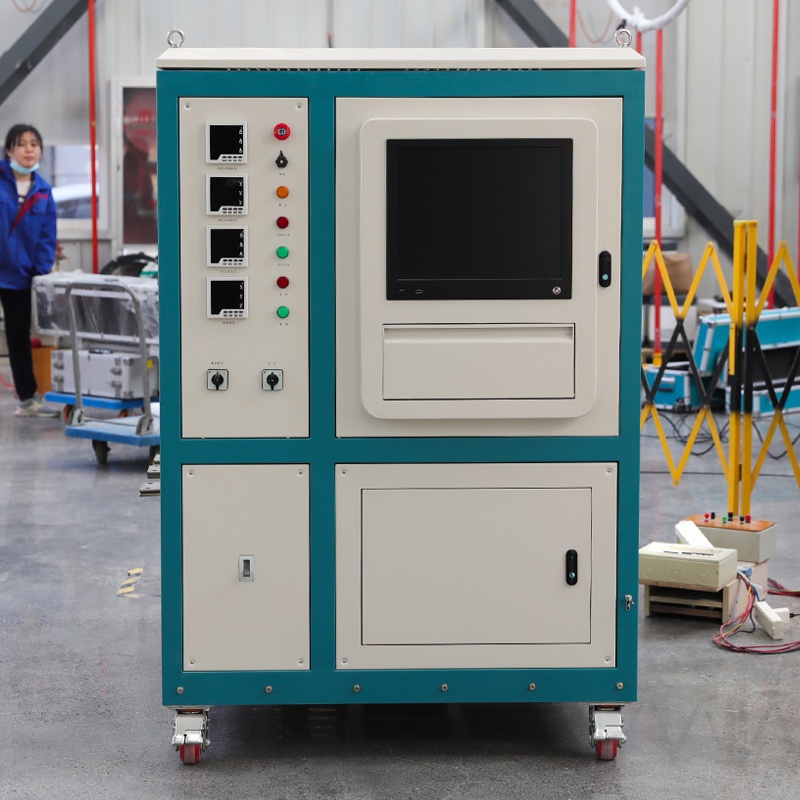

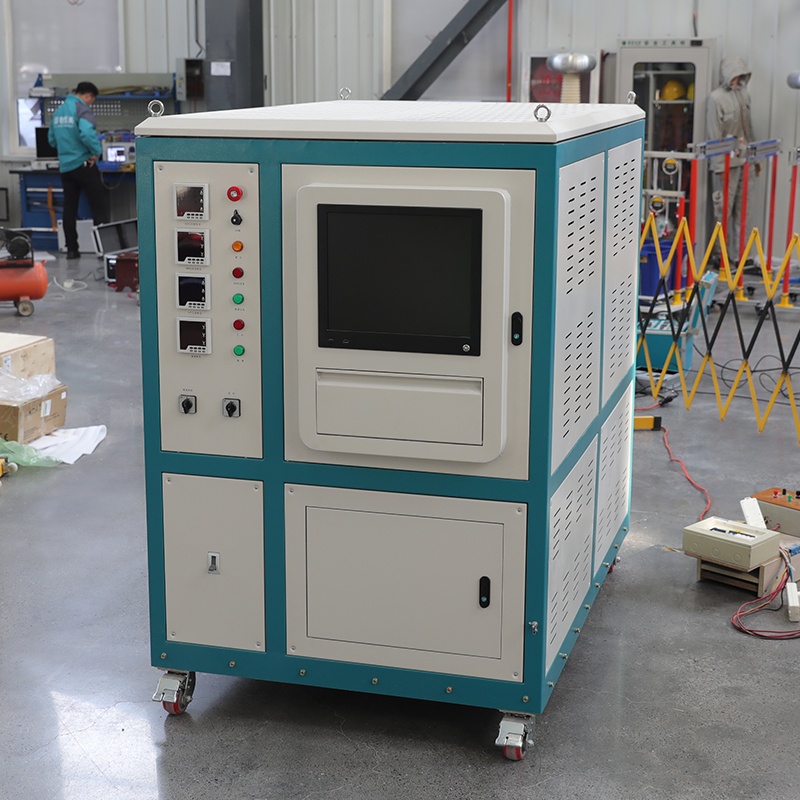

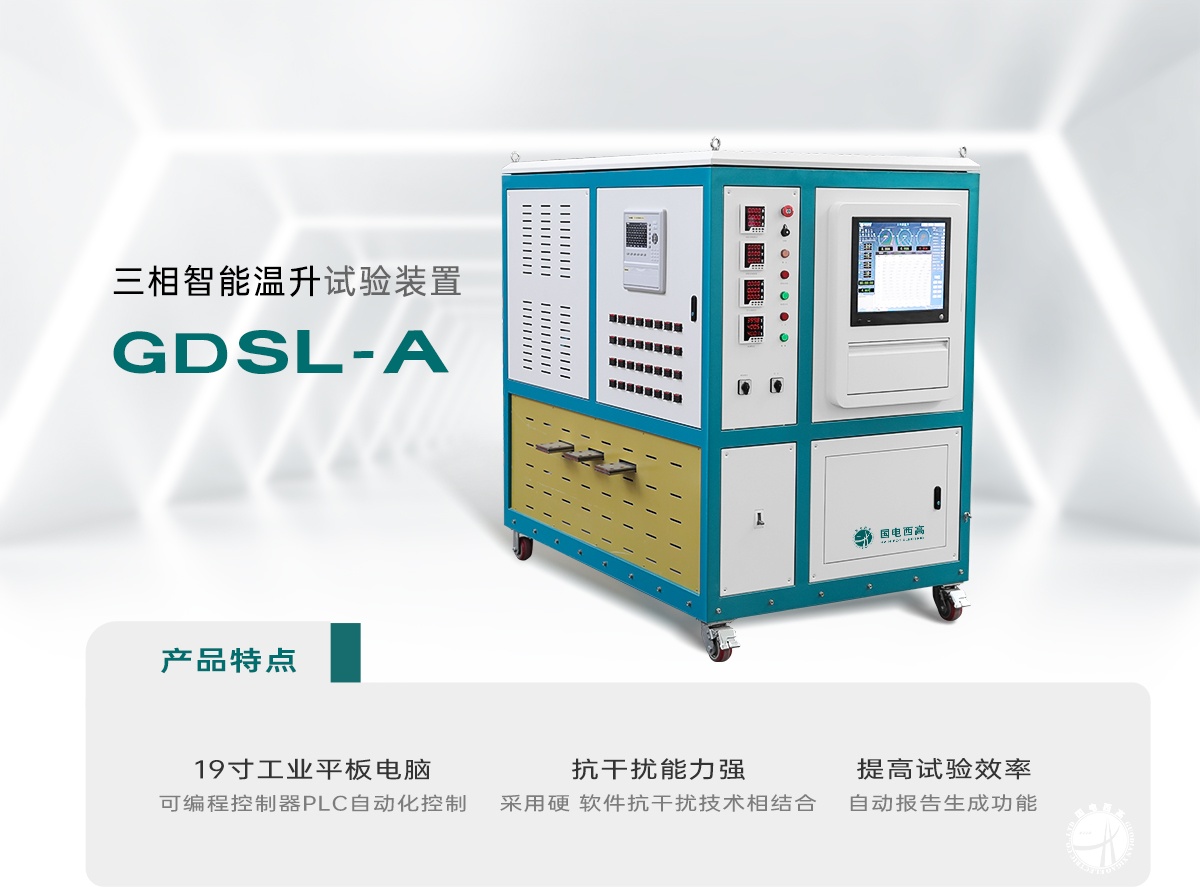

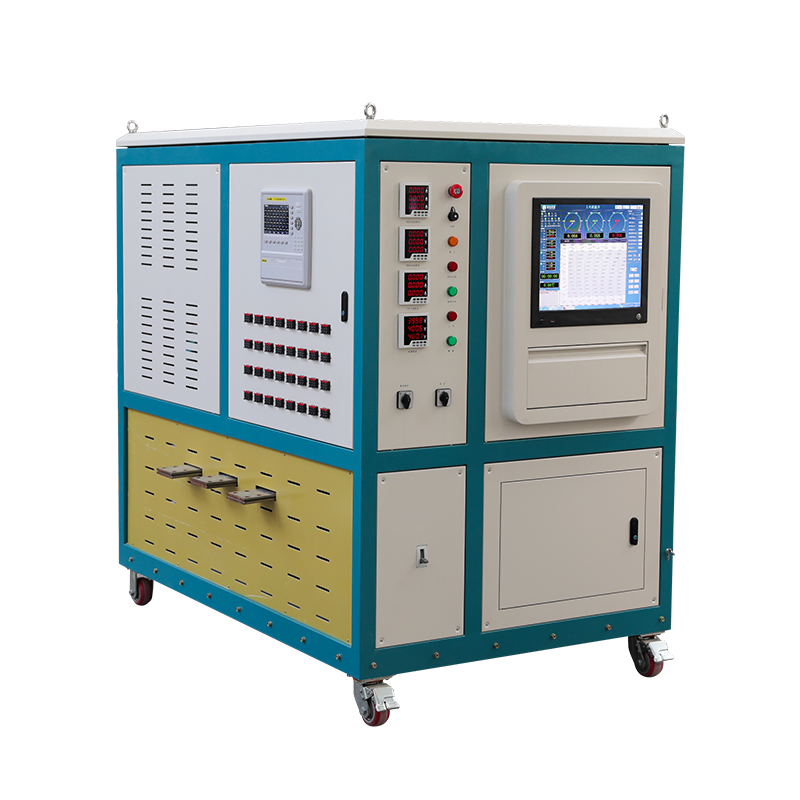

GDSL-A-10000A 智能三相大電流試驗裝置，采用PLC與19寸工業平板電腦作為控制系統，可實現手自一體的大電流檢測設備。該發生器能夠實現三相10000A電流輸出，64路溫度采集。能夠將采集的溫度與電流使用曲線圖的方式進行顯示。并能將所采數據導出CSV文件，方便在電腦上進行分析處理。同時設備具有完善的保護措施。
使用條件
電源電壓：380V±10% 50HZ±1% 波形畸變率不大于5%
環境溫度：-10℃-40℃
環境濕度：≤80%RH，不結露、儀器不閃爍
海拔：≤1000m
使用環境應無明顯的塵埃、煙、腐蝕性、可燃性氣體、水蒸氣和鹽霧，無嚴重的震動情況；
|
接觸式調壓器 |
|
|
輸入電壓 |
AC380V±10% 50Hz±1 |
|
額定容量（常用參數） |
100kVA*3 |
|
輸出電壓 |
0-430V |
|
輸入電流 |
AC 0～263.2A*3 |
|
輸出電流 |
AC 0～263.2A*3 |
|
電壓表測量精度 |
0.5％FS±3字 |
|
電流表測量精度 |
0.5％FS±3字 |
|
輸出電流測量精度 |
2％FS±5字 |
|
大電流變壓器 |
|
|
輸出容量 |
100kVA*3 |
|
輸入電壓 |
400V |
|
輸入電流 |
250A*3 |
|
輸出電壓 |
10V |
|
輸出電流 |
10000A |
|
測量電流互感器 |
|
|
一次電流 |
10000A |
|
二次電流 |
5A |
|
一二次耐壓 |
3KV |
|
工作電壓 |
0.66KV |
|
額定負荷 |
20/5VA |
|
準確度等級 |
0.5級 |
|
結構 |
空氣絕緣干式結構 |
|
絕緣水平 |
一次及二次繞組工頻耐壓3KV/1min |
|

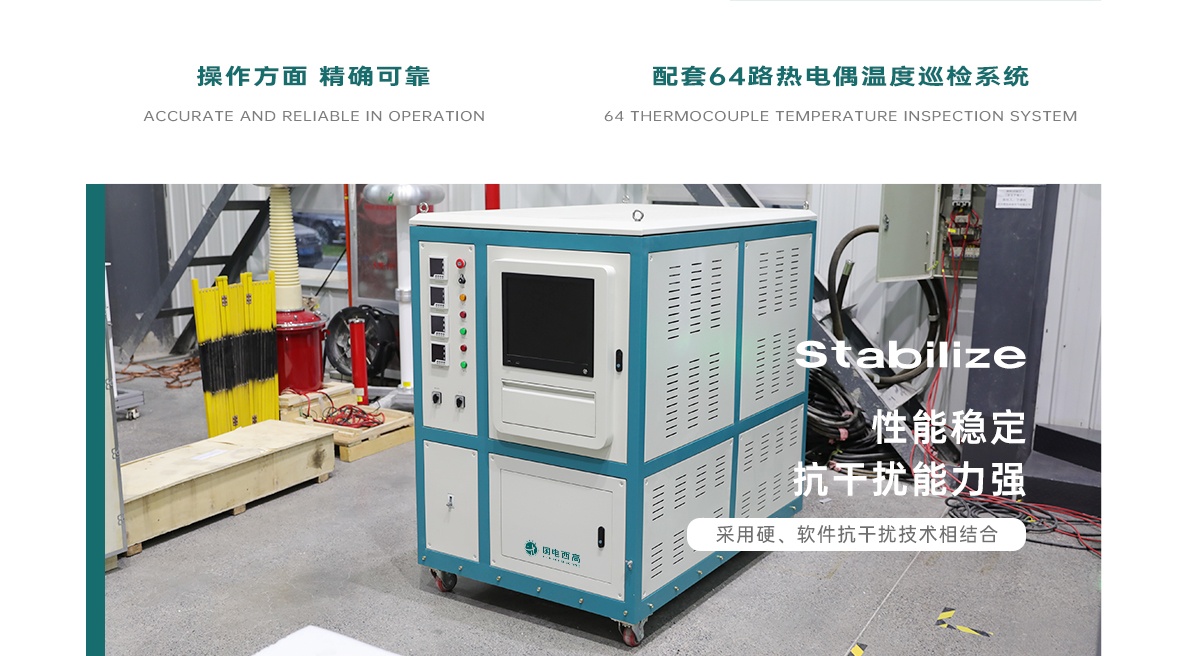

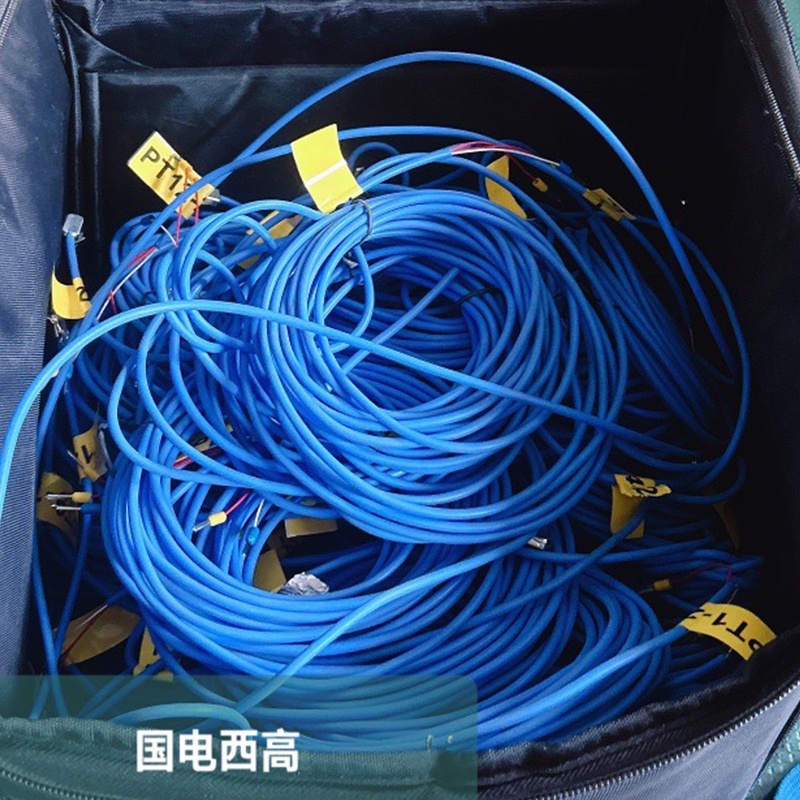

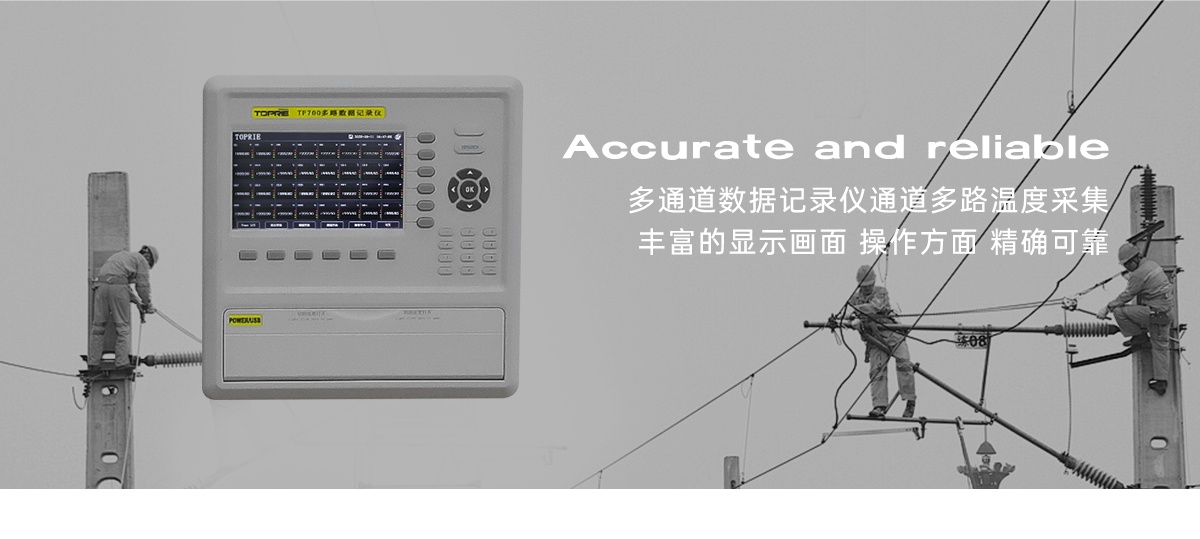

多路溫度巡檢儀 |
|
|
測量通道 |
可同時測量64個輸入通道 |
|
測量量程 |
-200-600℃ |
|
測量精度 |
0.1%±0.5℃ |
|
信號傳輸方式 |
有線傳輸與PC機軟件后臺通訊 |
|
傳感器類型 |
熱電阻PT100 |
|
測量分辨力 |
1/60000,24位AD轉換器 |
|
輸出電流方式 |
真有效值自動可調 |
|
結構形式 |
一體式 |
|
保護裝置 |
過流、過熱 |
|
工作時間 |
24小時 |
|
冷卻方式 |
自然冷卻+強制風冷 |
|
規格尺寸 |
1240*1750*1740 |
