技術特點

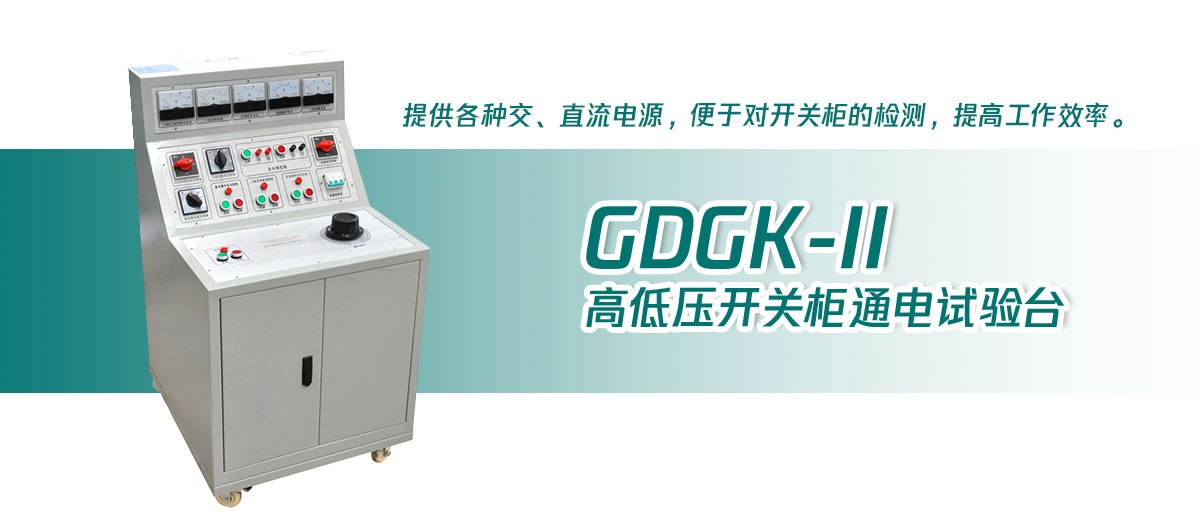

GDGK-II高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。

功能說明：

1. 技術參數中1 – 5項分別由獨立的接觸器控制，輸出線接線柱前串接10A、20A空氣開關作為短路保護。根據用戶特殊要求，參數中1 – 5項，可以同時合閘，沒有互鎖。請用戶注意使用中的要求。 最好每次只能有一組電源輸出工作。

2. 技術參數中3、6、7項不受接觸器控制，只要總電源開關閉合，即可輸出。

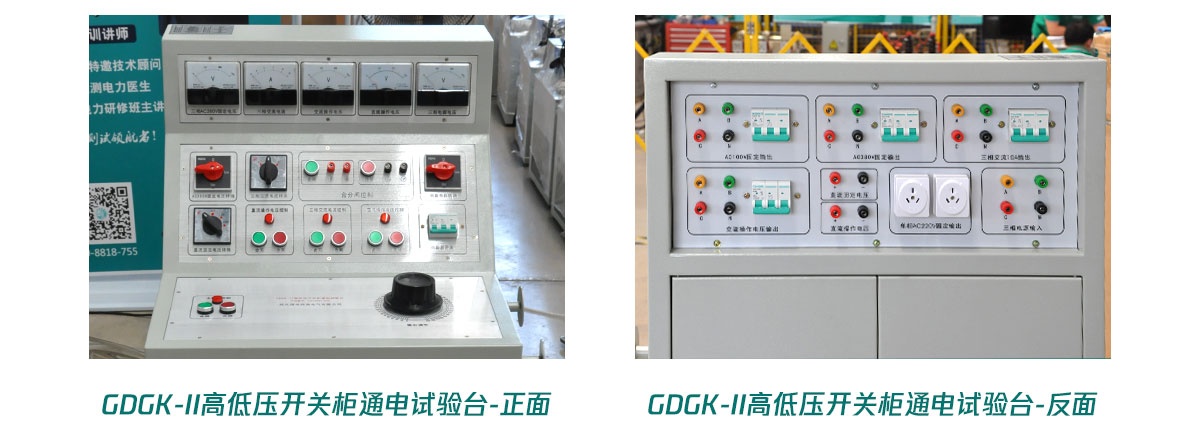

3. 三相轉換開關分別控制面板上的三相AC380V電壓表、三相交流電流表、三相交流電壓表、直流固定輸出電壓表。

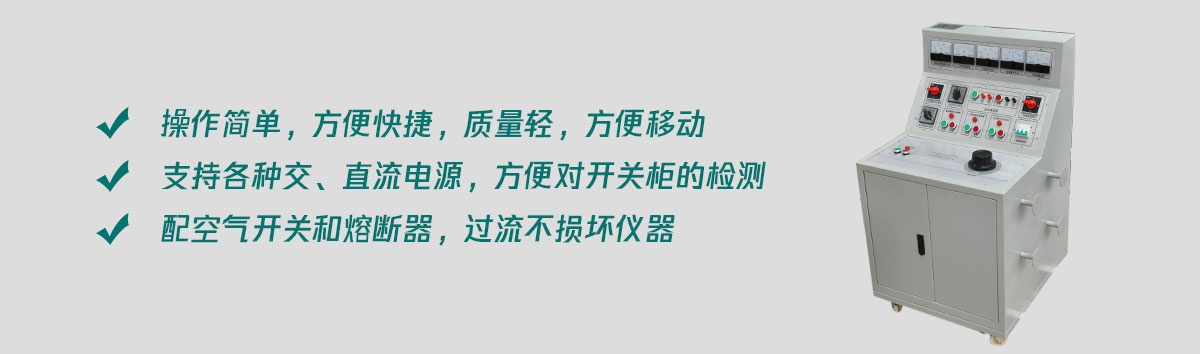

• 操作簡單，方便快捷
• 支持各種交、直流電源，方便對開關柜的檢測
• 配空氣開關和熔斷器，過流不算話儀器
• 配萬向輪，方便移動
• 低于2KG,質量輕

產品參數

輸入電源：三相四線AC380V

 輸出電壓及電流：

1.三相AC100V輸出（固定值） 一組

 2.三相AC 0-10A輸出（〈100V，可調值〉 一組

3.單相12V、24V、48V、110V、220V直流固定輸出 一組

4.交流操作電壓輸出： AC 0-400V，220V時，電流小于10A 一組

5.直流操作電壓輸出 DC 0 - 260V 一組

6.單相AC220V輸出（固定值，插座形式） 二組

7.三相AC380V輸出（固定值，接線柱） 一組

8.合閘控制接點⑤、⑧分閘控制接點⑥、⑦

9.外形尺寸：780×620×1100mm

10.重量：75kg
