使用范圍

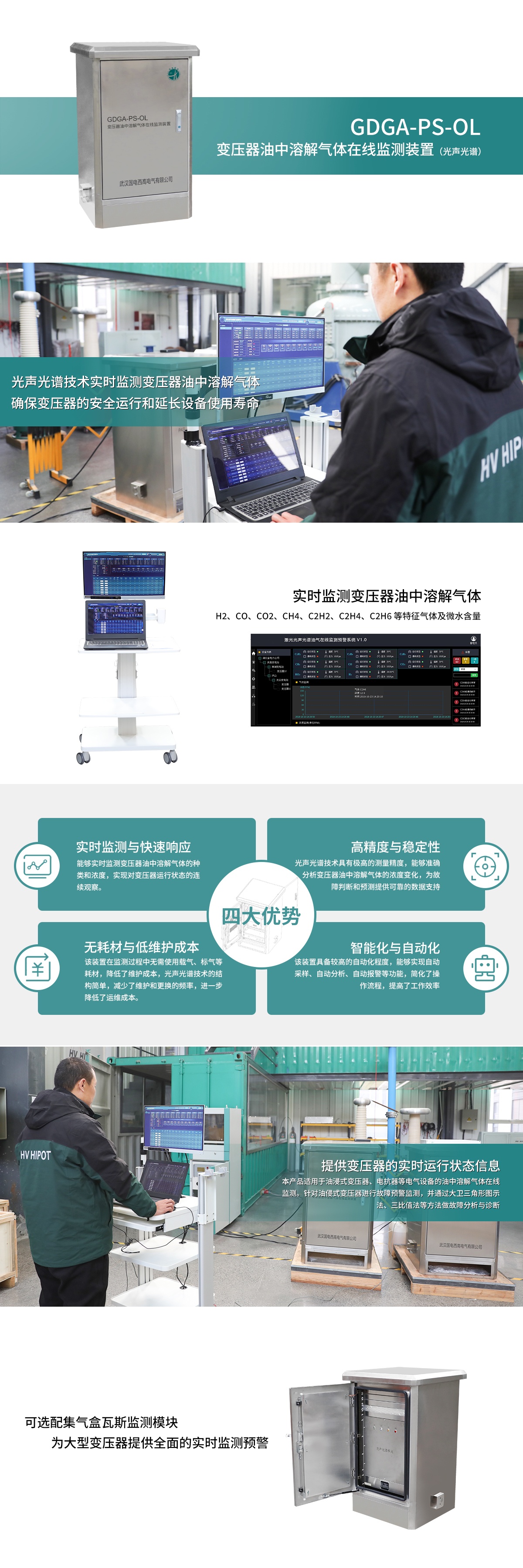

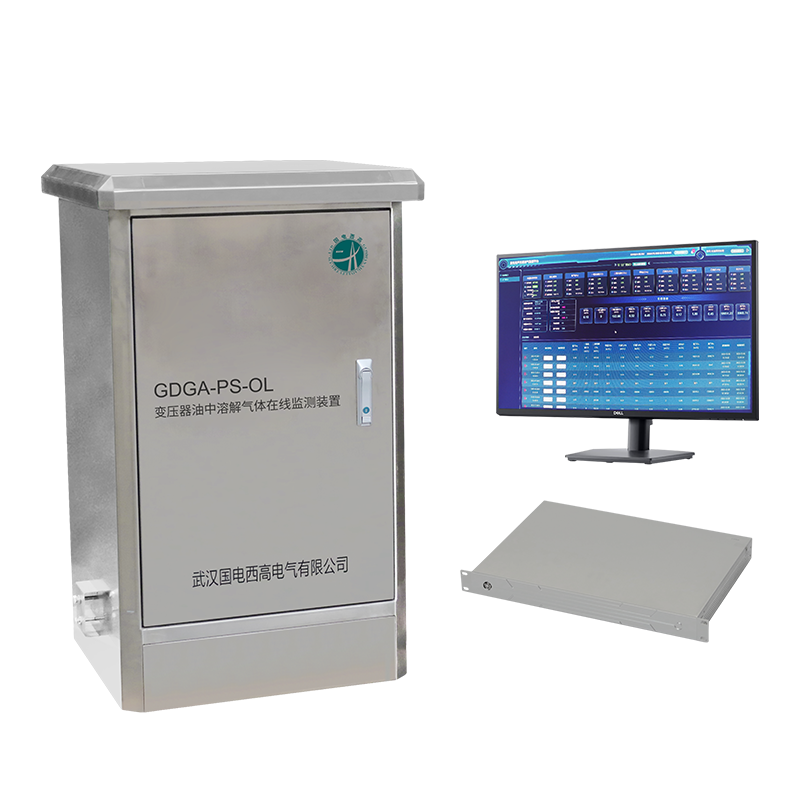

GDGA-PS-OL變壓器油中溶解氣體在線監測裝置是基于激光光聲光譜技術的變壓器在線監測產品。本監測預警裝置能按預設的周期連續在線檢測出變壓器油中溶解的 H2、CO、CO2、CH4、C2H2、C2H4、C2H6 等特征氣體及微水含量。本產品適用于油浸式變壓器、電抗器等電氣設備的油中溶解氣體在線監測。除可用于發電、電網系統變電站以外，還可應用于鐵路、石油、石化、冶金、鋼鐵、煤炭等電力行業用戶。

功能配置

GDGA-PS-OL油中溶解氣體及微水在線監測系統，是本公司獨立研發生產，并具有自主知識產權，其集成了光學設計、光傳感技術、光電子技術、油氣分離技術、機電一體化技術，尤其是激光光聲光譜、半導體激光波長精準控制、溫度氣壓控制和補償?shù)榷囗?xiàng)跨專業技術，能夠快速完成高精度、高可靠性的變壓器油中溶解氣體的監測及預警。
1、 先進的技術
本裝置將半導體激光器技術和光聲光譜技術良好的結合應用于變壓器油中氣體的檢測，系統抗交叉干擾能力強，檢測響應速度快，測量重復性好。采用窄線寬DFB激光器，避免了其他采用濾光片技術的產品由于光譜過寬導致交叉干擾嚴重的問題，同時利用平衡式脈沖電流驅動實現光源波長調制及溫度穩定，保證激光器輸出光功率的有效利用。
2、 檢測精度高
采用高靈敏度的微量氣體檢測技術，能準確快速的分析鑒別出樣品中ppm(uL/L)量級的成分；我公司自主開發的激光光聲光譜檢測系統，包括有源共振光聲池、數字微音器、光電探測器、 光源控制器和控制主機， 解決了測量靈敏度低、不同氣體之間的交叉干擾、機械調制方式可靠性不高等缺點。
3、 可靠脫氣方式
脫氣模塊采用持續式等量進回油原理的油氣分離方式，具有結構緊湊、流程簡單、脫氣量自適應、運行穩定可靠等特點，是本裝置實現在線監測、重復性高、長期運行可靠的基礎。
4、 性能穩定可靠、重復性好
檢測指標滿足Q∕GDW 10536-2021《變壓器油中溶解氣體在線監測裝置技術規范》標準，檢測精度優于當前國內外類似產品。

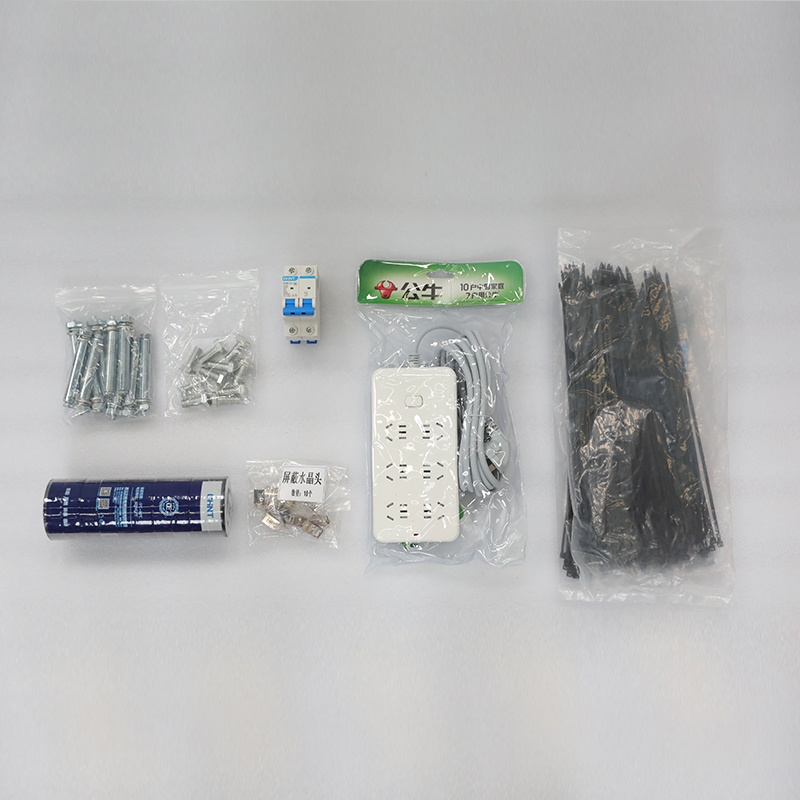

5、 易安裝、免維護、性價比高
系統安裝簡便快捷，采用純物理的光聲光譜分析方法，使用壽命長，無需標氣、載氣等耗材，減少后期運維工作量和維護成本。
6、 快速及時現場監測
可在一個采樣周期內一次性完成七種特征氣體和微水的檢測，采樣周期可設定，最小采樣周期可設為1小時。

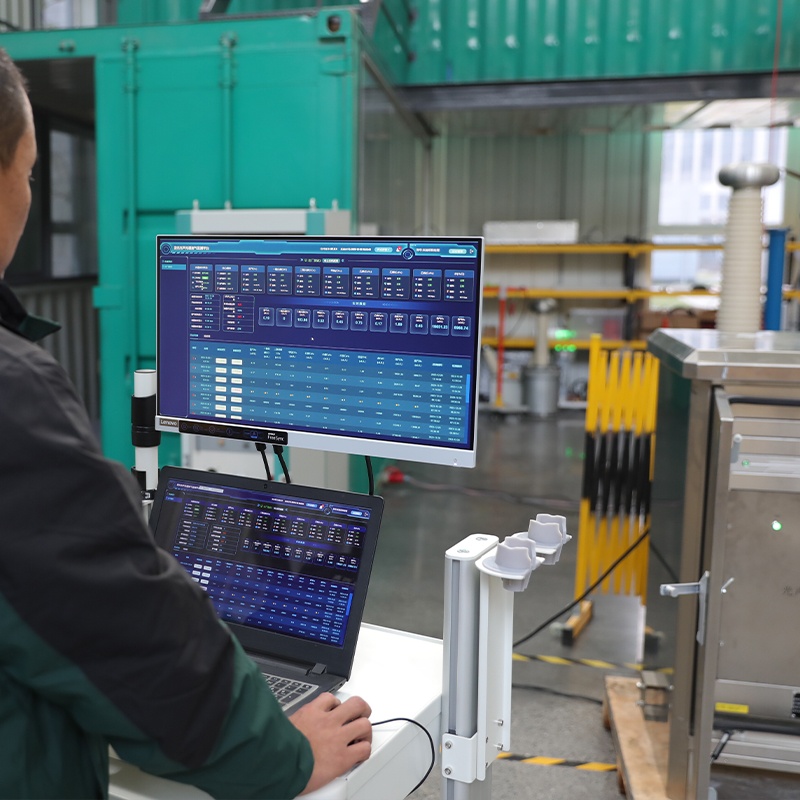

7、 PC上位機軟件
配有專門的后臺軟件，該軟件采用IEC60599標準，通過大衛三角形圖示法、三比值法、立體圖示法等多種方法來進行故障分析和診斷。

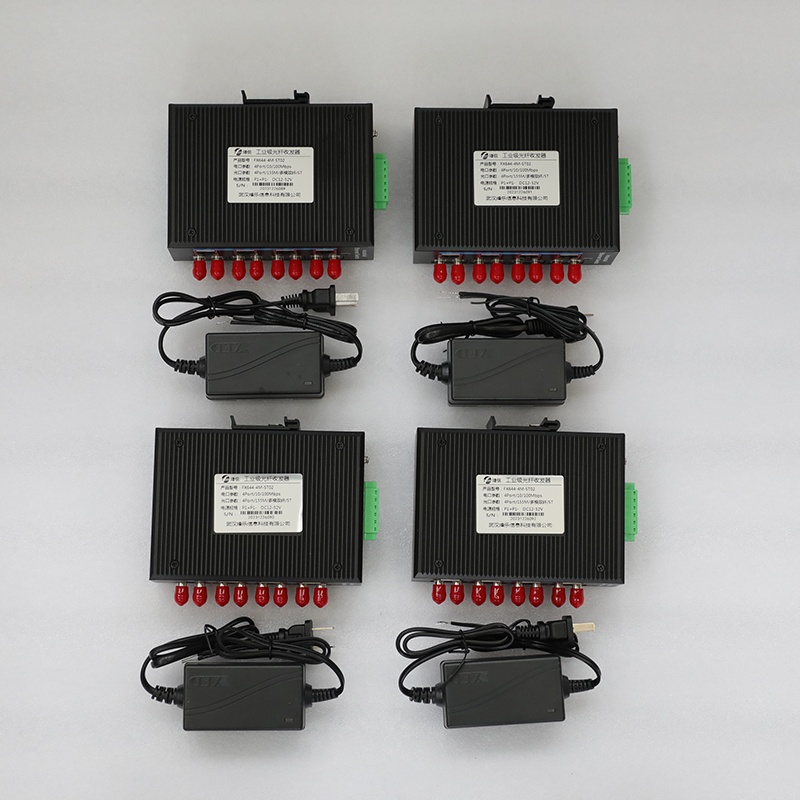

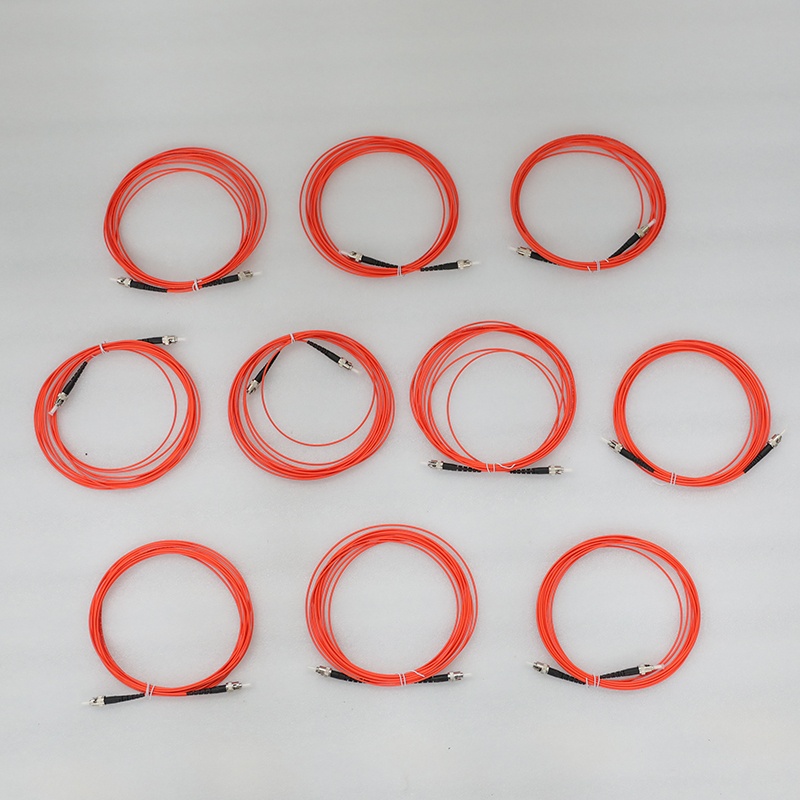

8、 多種數據通信
提供多種數據通信方式，支持RS485、RJ45、光纖、4G無線等，支持IEC61850標準， 實現無人值守。
