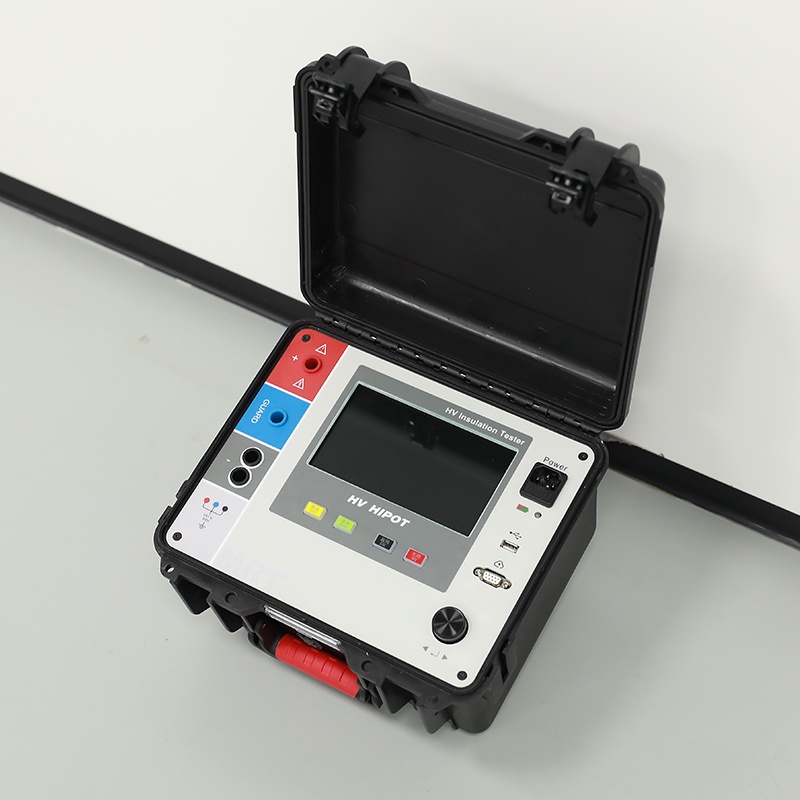

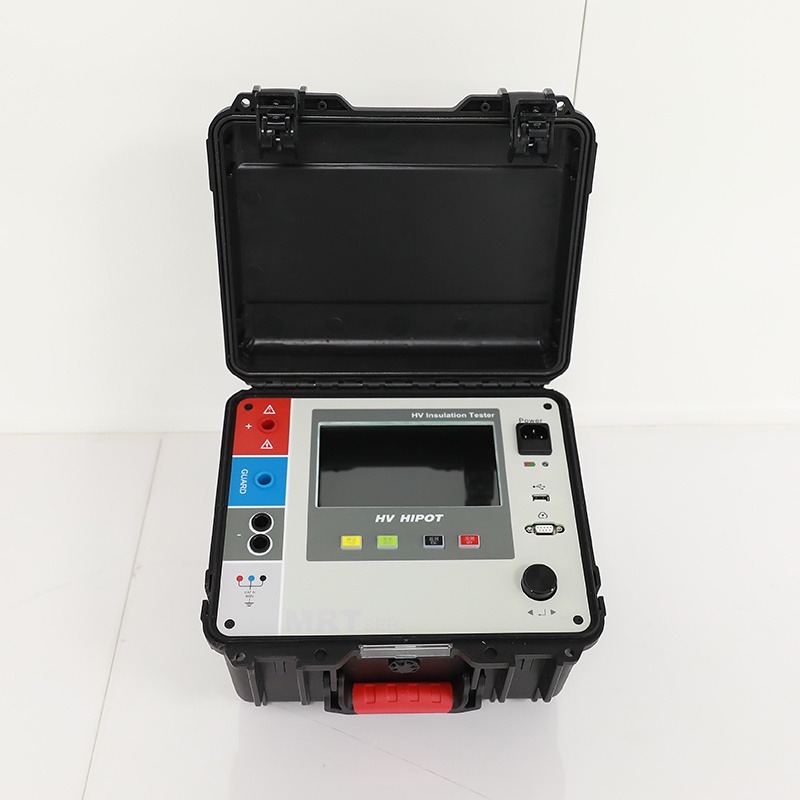

MRT-10 絕緣電阻測試儀是HV HIPOT公司依據IEC 61010-1等相關標準研發生產的一款用于測量電力變壓器、電纜、電機、線路以及材料絕緣電阻的專業儀器。采用高壓直流注入技術，通過內部精密高壓發生器輸出穩定直流電壓至被測設備，精確測量泄漏電流并自動計算絕緣電阻值。運用速慧測控軟件（軟著登字第1010215 號）的先進算法，全面評估電力設備其絕緣性能是否符合安全標準。適用于電力系統、工業設施、建筑工程、軌道交通及航空航天等多領域場景，是電力設備絕緣狀態診斷與預防性維護的核心工具。
1.涵蓋IR/DAR/PI/DD/SV全功能測試模式，實現DAR吸收比雙模式計算；
2.鍵控、觸屏、旋鈕鼠標三位一體的操作矩陣，極致簡化操作鏈路，讓測試更靈活快捷；
3.多檔位電壓量程任意切換，更支持自定義電壓模式；
4.實時記錄并可視化呈現絕緣電阻-電壓-電流時間曲線，支持絕緣狀態瞬態分析；
5.具備交直流電壓測量功能，可自動識別電壓類型并測交流頻率；
6.具備電纜長度測量功能，配備可控硬件及軟件濾波器，抗干擾性能顯著提升。
7.獨立放電電路、試品擊穿保護、燃弧偵測三大安全屏障，不僅守護設備安全，更能精準鎖定絕緣薄弱點，防患于未然；
8.采用高低壓電路全隔離架構，保障操作人員安全；
9.具備 USB 存儲功能，可批量導出數據至U盤，便于備份與遷移；
10.支持 RS232（可選 RS485）及藍牙通訊，滿足不同場景下的數據交互。
|
功能選項 |
參數說明 |
|
|
性能參數 |
固定測試電壓 |
100V、250V、500V、1000V、2500V、5000V、10000V |
|
測試電壓對應的滿量程電阻值 |
200GΩ、500GΩ、1.00TΩ、2.00TΩ、5.00TΩ、10.0TΩ、20.0TΩ |
|
|
自定義測試電壓 |
50V～10000V，最小步進 10V；單鍵飛梭控制時，步進值隨轉速自動在 10V、100V、200V 間切換，轉速越高步進越大 |
|
|
電壓輸出精度 |
0%～+10% |
|
|
阻值范圍及分辨率 |
0～9.99kΩ 0.01kΩ； 10.0～99.9kΩ 0.1kΩ；100～999kΩ 1kΩ； 1.00～9.99MΩ 10kΩ；10.0～99.9MΩ 100kΩ；100～999MΩ 1MΩ；1.00～9.99GΩ 10MΩ；10.0～99.9GΩ 100MΩ； |
|
|
100～999GΩ 1GΩ； 1.0～9.99TΩ 10GΩ；10.0～20.0TΩ 100GΩ； |
||
|
短路電流 |
1mA～6mA，可調，步進1mA |
|
|
精度：±5%，連續輸出功率：55W |
||
|
測試時間 |
10秒～99分鐘可調 |
|
|
電壓測量 |
AC/DC 10V～660V，±(2%+3個字) |
|
|
交流電壓頻率 |
25Hz～85Hz，分辨率0.1Hz，精度±0.2Hz |
|
|
電容測量 |
10nF～25uF，測試電壓≥100V，精度：±10%±5nF |
|
|
電容試品放電速率 |
從10kV至50V， ≤0.47s/uF |
|
|
電源 |
交流電源 |
85～264Vrms，50/60Hz，65VA |
|
內置電池 |
16.8V，4400mAH鋰電池 |
|
|
內置充電器 |
16.8V 2.3A |
|
|
電池續航時間 |
10kV@100MΩ負載，約5小時 |
|
|
其他 |
使用溫度 |
-10℃～50℃ |
|
相對濕度 |
＜90%，不結露 |
|
|
外形尺寸 |
320mm*280mm*200mm |
|
|
重量 |
約4.2kg |
|
