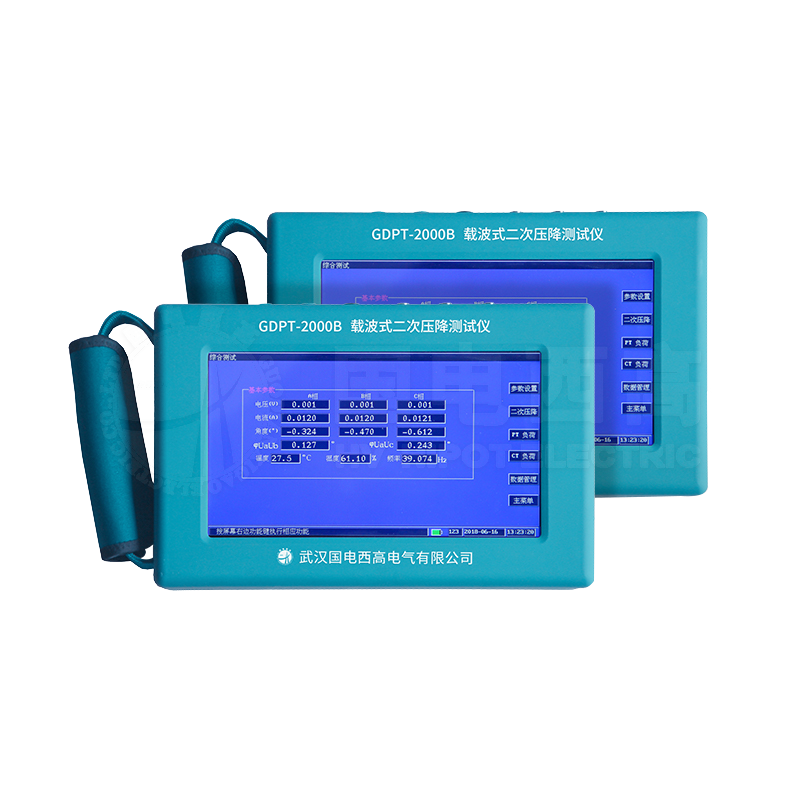

GDPT-2000B載波式二次壓降測試儀采用了我公司自主開發并擁有知識產權的儀器儀表通用平臺及軟件通用平臺，該平臺硬件集成了32位CPU、100M高速DSP、10萬門FPGA、10M網絡控制芯片、標準的U盤存儲和彩色液晶接口。軟件平臺集成了嵌入式實時操作系統（NSRTOS）、高級圖形界面接口（NSGUI）、文件管理系統（NSFILES）和TCP/IP網絡協議棧（NSNET）。
載波通信采用了高阻輸入技術，工作時不影響電能計量準確性，通信距離大于1公里。二次壓降測量采用主機和輔機兩部分組成，由主機發射同步信號自動完成二次壓降的測量，不需要在電能表側和PT端之間拉設臨時電纜，從測試原理上杜絕了因拉設電纜可能引起的電網事故，既保證了電能計量的準確性，又不影響電網的安全穩定運行。
|
電流、電壓、有功功率、有功電能準確度等級（內置電流互感器）：0.1級、0.05級。 |
|
|
無功功率、無功電能準確度等級：0.2級 |
|
|
電壓輸入：30V～440V，60V、100V、200V和400V四檔，可選擇自動切換 |
|
|
電流輸入： |
a)內置電流互感器：0.05A～10A ，可選擇自動切換 |
|
b)鉗型表：可選1A、5A、10A、20A、50A、100A、500A、1000A和1500A |
|
|
相位測量：-180°～+180°，準確度：±0.05° |
|
|
頻率測量：45Hz～65Hz，準確度：±0.01Hz |
|
|
輸入阻抗：電壓輸入阻抗≥300KΩ，電流輸入阻抗≤0.01Ω |
|
|
輸出標準電能脈沖： |
內部高頻：內置電流互感器時：1.2×108p/kW.h； 全量程不變 |
|
使用鉗型表時 1.2×108 ÷（鉗型表量程÷5）p/kW.h |
|
|
輸出電能常數：100～120000000可設置 |
|
|
溫度影響：3ppm/℃ |
|
|
24小時變差：≤0.01% |
|
|
工作電源：30V～450V |
|
|
功耗：≤10VA |
|
|
二次壓降測試技術指標 |
|
|
a)測量范圍： |
比差（%）：0.001~99.9 分辨率：0.001 |
|
角差（分）：0.01~999.9 分辨率：0.01 |
|
|
b)基本誤差： |
精度等級：2級 |
|
X=（X×2% +Y×2%0.02%） |
|
|
Y=（X×2% +Y×2%0.5分） |
|
|
c)工作范圍： |
20.0~120.0V |
|
二次負荷測試技術指標 |
|
|
a)測量范圍： |
導納（ms）： 99.99 |
|
阻抗（Ω）： 25.00 |
|
|
b)基本誤差： |
X=（X×2% +Y×2%2個字） |
|
Y=（X×2% +Y×2%2個字） |
|
|
c)工作范圍： |
電壓：20.0~120.0V |
|
電流：0.05~6.0A |
|
