一、概述

10kV 高壓開關柜作為電力系統中的關鍵設備，承擔著電能分配、線路保護和控制的重要功能，其運行可靠性直接關系到電力系統的安全穩定。為確保開關柜在全生命周期內的絕緣性能、機械特性和操作安全性符合要求，必須嚴格按照國家標準和行業規范開展系統性試驗。本文基于 GB 50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》、DL/T 596-2021《電力設備預防性試驗規程》及最新技術規范，系統梳理 10kV 高壓開關柜的試驗項目、操作流程及合格標準，為設備出廠驗收、安裝交接和運行維護提供技術指導。

二、試驗依據及標準體系

• 國家標準：GB 50150-2016 規定了交接試驗的基本要求，GB 3906-2006 明確了金屬封閉開關設備的通用技術條件；

• 行業標準：DL/T 596-2021 規范了預防性試驗的周期和方法，DL/T 408-2010《電業安全工作規程》界定了試驗過程的安全準則；

• 國際標準：IEC 60694 提供了絕緣測試的通用方法，IEC 62271-203 針對中壓開關柜的特殊試驗要求做出規定。

三、主要試驗項目及操作規程

• 試驗目的：檢測絕緣介質的整體受潮、污穢及老化程度；

• 儀器設備：2500V 或 5000V 兆歐表，應在校驗有效期內；

• 試驗步驟：

1. 斷開被試設備所有電源，拆除外部連接線；

2. 清潔絕緣表面，消除灰塵和油污影響；

3. 分別測量主回路相間、相對地的絕緣電阻，控制回路對地絕緣電阻；

4. 對于電容性設備（如電纜終端），記錄 15s 和 60s 時的讀數，計算吸收比（R60s/R15s）；

• 合格標準：

• 主回路絕緣電阻≥1000MΩ（2500V 兆歐表）；

• 控制回路絕緣電阻≥2MΩ（1000V 兆歐表）；

• 吸收比≥1.3（對于電容量較大的設備）；

• 注意事項：測試后應通過放電電阻對試品充分放電，避免觸電風險。

• 試驗目的：考核絕緣在額定電壓下的耐受能力，發現局部缺陷；

• 儀器設備：工頻試驗變壓器（容量≥50kVA）、球隙保護器、分壓器；

• 試驗步驟：

1. 拆除開關柜內避雷器、電壓互感器等敏感元件；

2. 確認斷路器合閘狀態，將試驗電壓施加于主回路對地及相間；

3. 以 3kV/s 速率均勻升壓至規定值，維持 1min；

4. 緩慢降壓至零，斷開電源后充分放電；

• 電壓標準：

• 出廠試驗：斷路器 30kV，隔離開關 42kV；

• 交接試驗：斷路器 27kV，隔離開關 42kV；

• 合格判定：試驗過程中無擊穿、閃絡現象，泄漏電流穩定無突變；

• 安全要點：設置安全圍欄，操作人員穿戴絕緣防護用具，試驗區域懸掛 "高壓危險" 標識。

• 試驗目的：檢測觸頭接觸不良、導體連接松動等缺陷；

• 儀器設備：回路電阻測試儀（輸出電流≥100A）；

• 試驗步驟：

1. 斷路器處于合閘位置，采用四端法接線（電流線在外，電壓線在內）；

2. 施加 100A 直流電流，測量電壓降并計算電阻值；

3. 每相測試 3 次，取平均值作為結果；

• 合格標準：應≤制造廠規定值的 1.5 倍，通常≤100μΩ；

• 影響因素：環境溫度超過 25℃時，應按公式 R??=R?×[1+0.004×(t-25)] 進行校正。

• 試驗目的：驗證操作機構在額定條件下的動作可靠性；

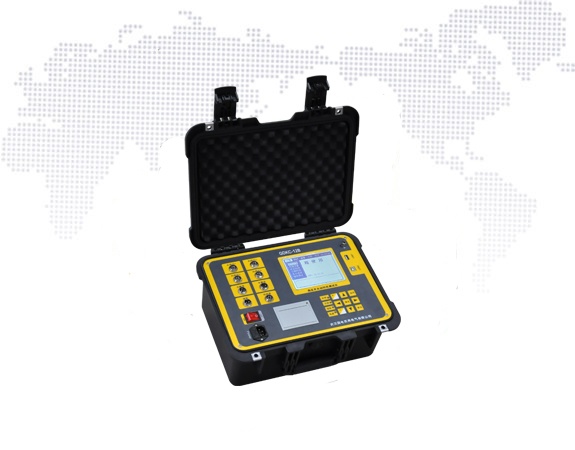

• 儀器設備：斷路器特性測試儀（至少 6 通道）；

• 試驗項目及標準：

1. 分合閘時間：SF?斷路器合閘≤50ms，分閘≤30ms；

2. 同期性：

• 真空斷路器：分閘不同期≤2ms，合閘不同期≤3ms；

• SF?斷路器：分閘不同期≤3ms，合閘不同期≤5ms；

3. 操作電壓范圍：

• 交流操作：85%~110% 額定電壓應可靠動作；

• 直流操作：合閘 65%~110%、分閘 80%~120% 額定電壓應可靠動作；

• 試驗方法：在額定操作電壓和壓力下，連續操作 3 次，記錄每次的機械參數。

• 試驗目的：驗證接地網的散流能力；

• 儀器設備：接地電阻測試儀（四極法）；

• 試驗步驟：

1. 在開關柜接地端子與接地網之間接入測試儀；

2. 避開雨天及土壤潮濕時段，測量 3 次取平均值；

• 合格標準：接地電阻≤4Ω，對于重要場所應≤1Ω；

• 注意事項：測試前應斷開與其他接地體的連接，避免分流影響。

• 試驗目的：檢測絕緣內部的局部缺陷，預防突發性故障；

• 儀器設備：HZJF-SC129 手持式局部放電檢測儀（TEV + 超聲波）；

• 試驗方法：

1. 采用地電波法（TEV）測量柜體表面的暫態電壓；

2. 配合超聲波法定位放電點，多點測量尋找最大值；

• 合格標準：TEV 值應＜500mV，背景值與實測值之差應＞100mV；

• 干擾處理：避開燈具、電機等干擾源，以非帶電金屬物測量背景值進行比對。

• 溫度監測系統：

• 校驗無線溫度傳感器（-25~125℃量程）的測量精度，誤差應≤±1℃；

• 驗證傳感器與接收器的通訊距離（應≥200m）和抗干擾能力；

• 狀態評估功能：

• 測試基于電流的智能判據（絕對溫升、縱向?qū)Ρ取M向?qū)Ρ龋┑挠行裕?

• 檢查告警信號的準確性和傳輸延遲（應＜1s）；

• 機械特性在線監測：

• 對比離線試驗與在線監測的分合閘時間差異，誤差應≤5ms。

四、不同試驗階段的側重點

• 全面性：需完成所有項目的測試，包括溫升、動熱穩定等型式試驗；

• 嚴格性：工頻耐壓試驗電壓為出廠值，機械操作需連續 100 次無故障；

• 特殊項目：對于并柜排列的開關柜，需進行主母線的溫升和動熱穩定試驗。

• 針對性：重點檢測運輸和安裝過程中可能產生的缺陷；

• 項目簡化：可省略部分型式試驗項目，但必須包括絕緣、耐壓、回路電阻等關鍵項目；

• 配合性：與安裝單位共同確認設備狀態，記錄基準數據。

• 周期性：根據運行年限和環境條件，一般每 1~3 年進行一次；

• 狀態導向：結合在線監測數據，對異常設備增加試驗頻次；

• 重點項目：絕緣電阻、局部放電、機械特性等易變化的參數。

五、安全操作規程

1. 試驗前準備：

• 填寫工作票，明確試驗范圍和安全措施；

• 驗明設備無電后，在被試設備兩側裝設接地線；

• 檢查儀器儀表的接地和絕緣狀況；

2. 試驗過程：

• 實行 "一人操作、一人監護" 制度，高聲呼唱操作步驟；

• 升壓過程中密切監視儀表變化，發現異常立即降壓；

• 與帶電設備保持安全距離（10kV 系統≥0.7m）；

3. 應急處理：

• 發生擊穿時，立即斷開電源，對試品放電后再檢查；

• 遇雷雨天氣或濕度＞80% 時，應停止戶外試驗；

• 配備絕緣手套、絕緣靴等防護用具，定期校驗耐壓性能。

六、試驗結果判斷與處理

1. 數據比對：

• 橫向?qū)Ρ龋和卧O備的試驗數據應無顯著差異；

• 縱向?qū)Ρ龋号c歷史數據比較，分析變化趨勢（如絕緣電阻逐年下降可能提示老化）；

2. 缺陷分類：

• 嚴重缺陷：如耐壓試驗擊穿、接地電阻超標，需立即停運處理；

• 一般缺陷：如回路電阻略高，可跟蹤監測，計劃檢修時處理；

3. 報告要求：

• 記錄試驗環境（溫度、濕度）、儀器型號及編號；

• 采用 "數據 + 波形 + 照片" 的方式完整存檔；

• 明確結論（合格、不合格、限期整改）及依據。

10kV 高壓開關柜的試驗工作是電力系統運維的重要環節，需兼顧標準規范性和技術前瞻性。基礎試驗項目應嚴格遵循 GB 50150 和 DL/T 596 等標準，確保設備絕緣和機械性能達標；智能組件試驗則需適應物聯網技術發展，完善狀態感知和預警功能。通過科學劃分試驗階段、規范操作流程、強化安全管理，可有效提升開關柜的運行可靠性，為配電網的安全穩定運行提供堅實保障。未來試驗技術將向數字化、非接觸化方向發展，建議結合紅外熱像、超聲波等無損檢測手段，構建全方位的狀態評估體系。
