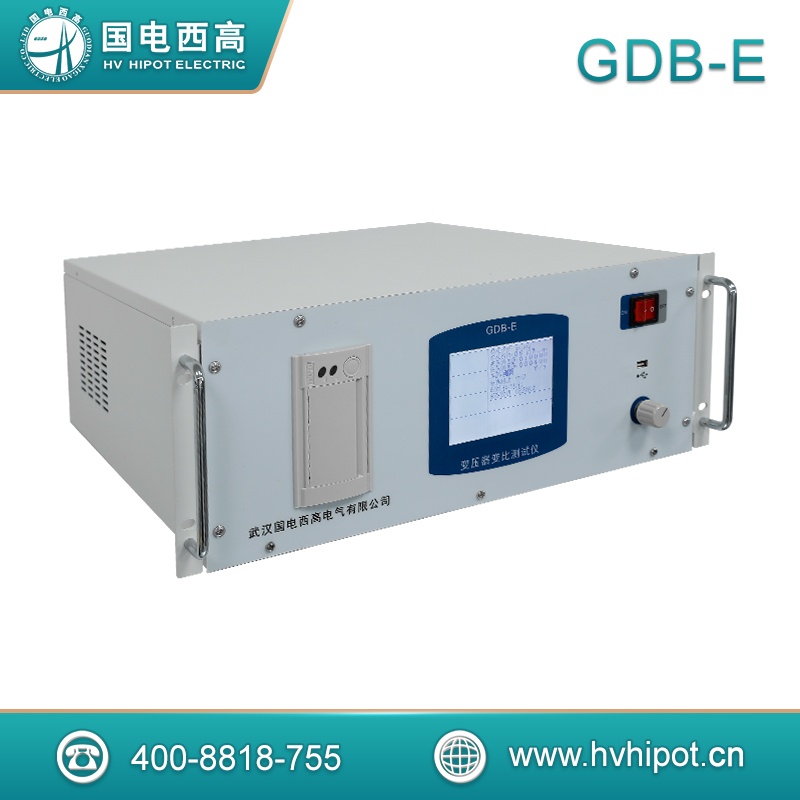

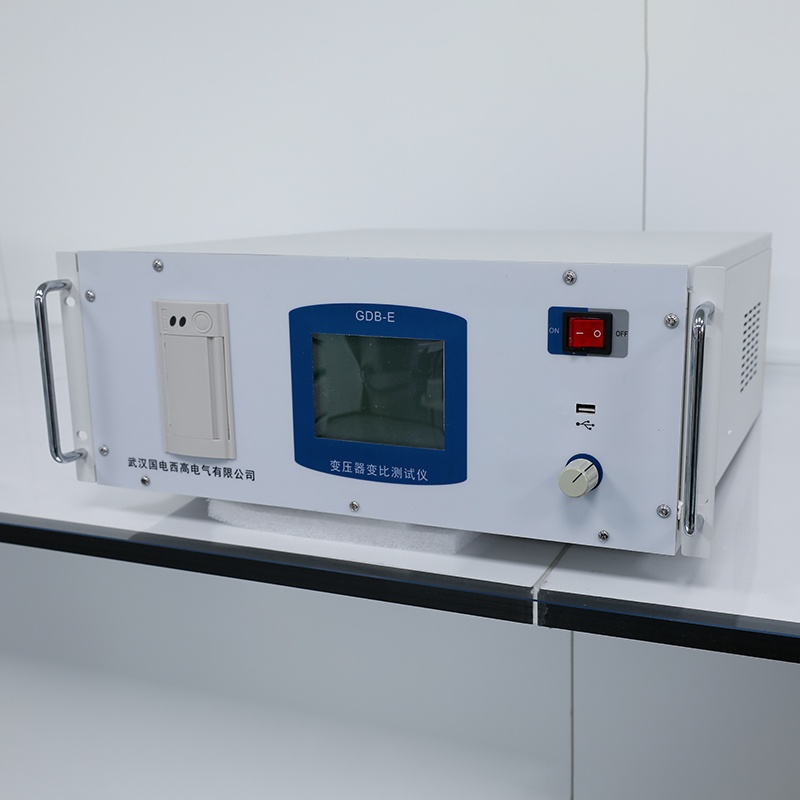

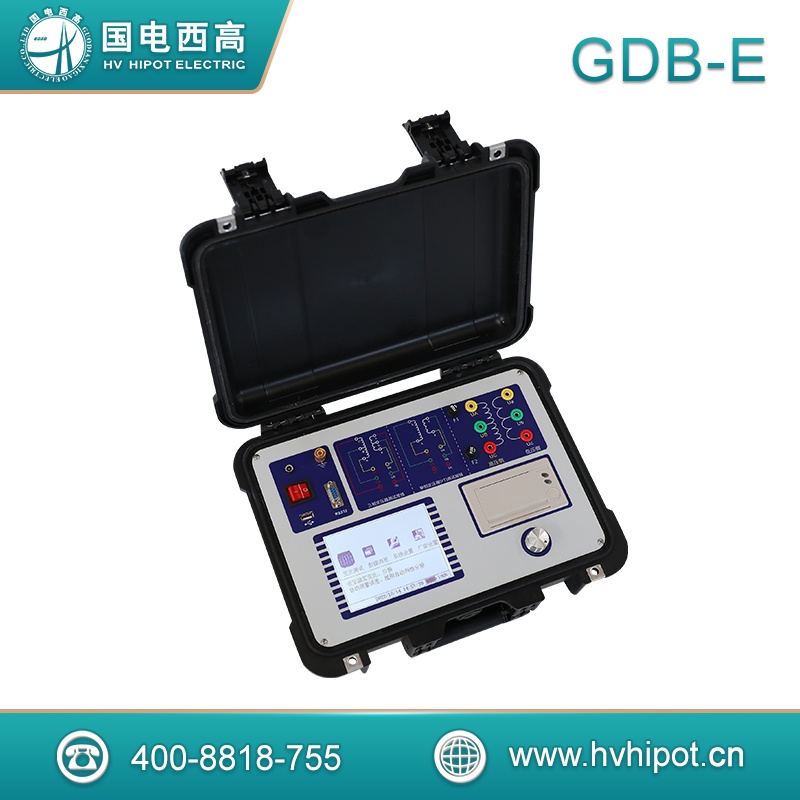

GDB-E 特種變比測試儀可用于電力系統的三相變壓器測試，特別適合于Z型繞組變壓器、整流變壓器和平衡變壓器測試。儀器采用了大屏幕液晶顯示，全中文菜單及漢字打印輸出，人機界面友好，功能完善，操作方便，是電力系統、變壓器生產廠家和鐵路電氣系統進行變壓器變比、組別、極性、以及角度測試的理想儀器。


功能特點

1、 儀器自帶鋰電池，現場無需外接電源即可進行變比測試，一次充電至少可滿足100臺變壓器測試；

2、 儀器內部集成幅值穩定、相位恒定的單相、三相標準電源。

3、 內部標準電源輸出功率大，最大5A輸出，特別適合低壓變壓器測試、以及CT和PT制造過程中半成品的匝數測試。

4、 精確快速測試電流互感器(CT)和電壓互感器（PT）的匝比，匝比誤差和相位差。

5、 測試單相或者三相變壓器，適合于Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器測試。

6、 測試精度高，儀器采用16位高精度AD、及高速DSP處理器，有效的保證了測量精度及抗干擾能力。

7、 儀器采用無局放調壓輸出，調壓、測量速度快，只需5秒鐘即可完成升壓與測試；

8、 儀器自動判斷當前分接的額定變比：在多分接變壓器測試時，只需輸入一次分接開關調壓比即可進行測試，無需輸入當前分接號，大大提高工作效率。

9、 內部具有過流保護、檢查接線功能。

10、 320x240大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，旋轉鼠標使操作更簡便。

11、 自帶實時電子鐘，自動記錄試驗的日期、時間利于實驗結果的保存、管理。

12、 面板式熱敏打印機，可現場快速打印試驗結果。

13、 數據具備掉電存貯及瀏覽功能，可以存儲1000組實驗結果，能與計算機聯機傳送數據。

產品參數

1、環境條件
溫度：－5C～40C
相對濕度：<95%（25C）
海拔高度：<2500m
外界干擾：無特強震動、無特強電磁場

供電電源：160VAC~280VAC，45Hz~55Hz

2、測量范圍
變比測試范圍：0.5~10000
組別測試范圍：0~11

移相角測試范圍：0~360°

3、測試精度
變比測量精度：+0.1%(0.5~1000)
+0.2%(1001~2000)
+0.3%(2001~4000)
+0.5%(4001~10000)
移相角測量精度:：30`
