GDYT-智能無局放試驗裝置采用超聲波檢測技術、高頻檢測技術、信號現場處理技術、Web后臺處理軟件等技術進行檢測和分析。同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。使用該設備對高壓電氣設備進行局放帶電巡檢，便于工作人員及時對高壓電氣設備的運行狀態進行評估，為設備的維修提供了依據，也可為運行設備的故障點進行跟蹤測試，大大提高高壓電氣設備運行的可靠性、安全性和有效性。

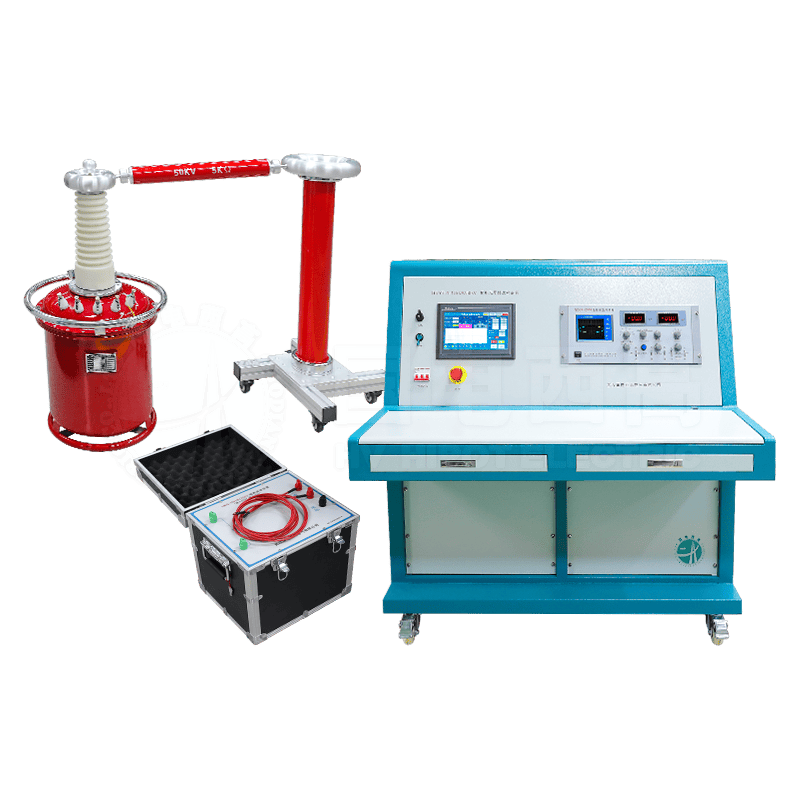

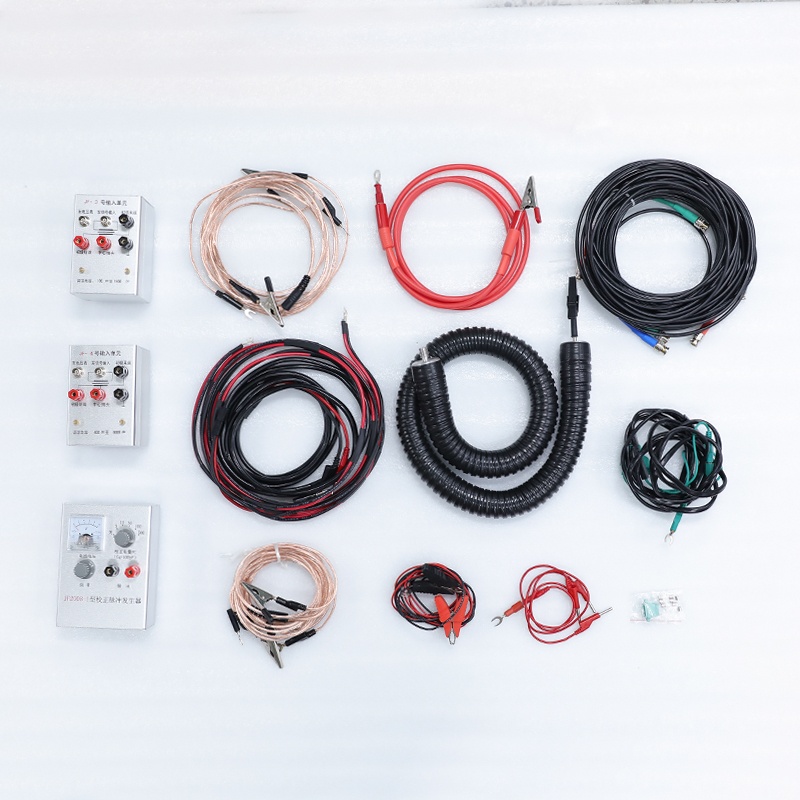

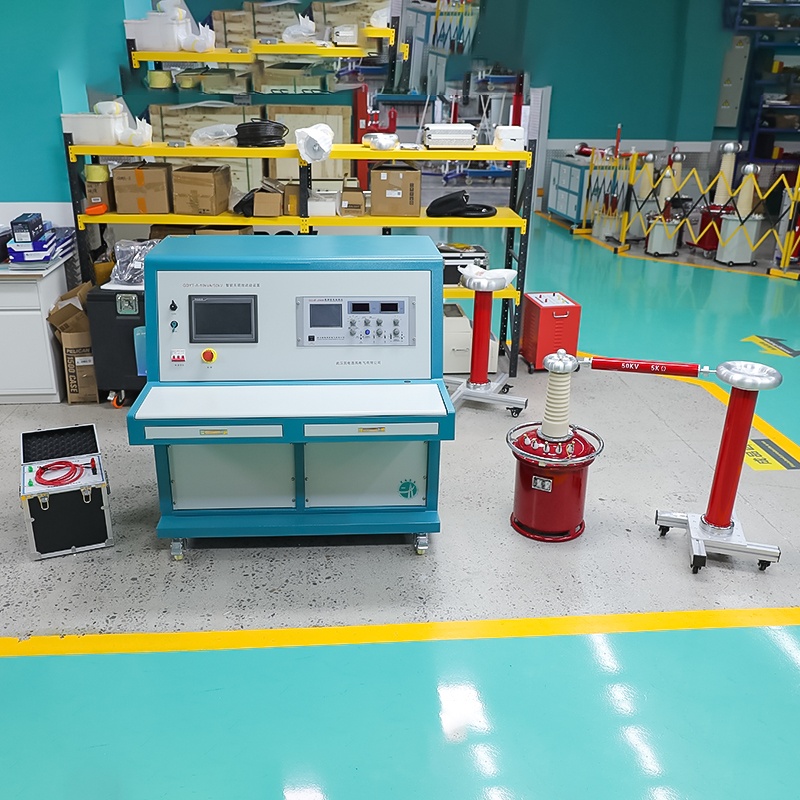

局部放電檢測系統由局放儀主機、局放檢測軟件、智能升壓控制臺、無局放試驗變壓器、耦合電容器、輸入單元、高壓校準脈沖發生器、以及連接線、隔離濾波裝置組成，其中局放儀主機和智能升壓控制臺集成為一體。智能升壓控制臺是根據國家最新電力行業標準而設計的、性能先進的智能型耐壓試驗設備，本設備采用了PLC控制器技術、2.4G ISM組網技術。

產品參數

技術指標

適用范圍：適用于柱上開關、互感器、干式變壓器、油浸式變壓器、高壓斷路器、耦合電容器、電抗器、電容套管、高壓開關、高低壓母排等試品進行局部放電實驗及其他科學實驗研究。

局放儀技術參數
測量通道：1個獨立測量通道，采樣精度：12Bit，采樣速率：6.5MHz
檢測靈敏度：0.1pC；
測量范圍：0.1pC～10000nC，動態范圍：大于80dB；
可測試品的電容量范圍：6pF～250μF；
測量頻帶：3dB帶寬10kHz～1MHz，試驗電源頻率范圍：50-400Hz；
程控濾波器分段：低端頻率10K、20K、40K、80K，高端頻率100K、200K、300K、1000K；
本量程非線性誤差：5%
量程：X1、X10、X100、X1000、X10000、X100000（>120dB）；
抗電壓沖擊能力：5000V，在各輸入口和電源端（正、負、AC）

升壓臺技術參數
輸入電壓：AC220V±10%  50Hz±1
輸出容量：10kVA
低壓輸出：AC 0～250V
輸出電流：50A（Max）
低壓電壓測量范圍：0-300V       分辨率：0.1V
低壓電流測量范圍：0.2-50A        分辨率：0.1A
高壓電壓測量范圍：AC0～100kV   分辨率：0.01KV
高壓電流測量范圍：AC1.0～100mA  分辨率：0.01mA
計時范圍：0～999s
電壓精度  ≤±3%(10%~100%量程)
電流精度  ≤±3%(10%~100%量程)

無局放一體化控制臺規格尺寸:1108*1025*1250    158.5KG

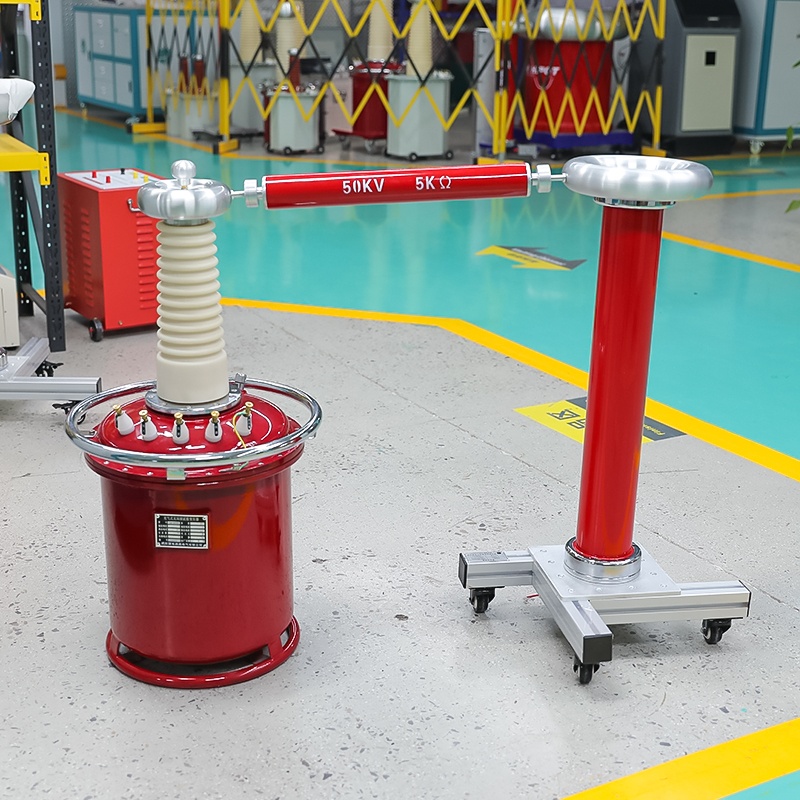

變壓器部分
輸出容量：10kVA
低壓（輸入）電壓：AC 0～200V
低壓（輸入）電流：AC 0～50A
高壓（輸出）電壓：0～100kV
高壓（輸出）電流：0-100mA
測量變比：1000：1   誤差：±1%
阻抗電壓：≤12%；
空載電流：≤10%；
局部放電：＜5PC；
運行時間：額定容量下5min開，5min關斷續周期工作制，1/3額定電壓和1/3額定電流下可長期運行
規格尺寸：480*480*1150  70KG

耦合電容部分
額定電壓：100KV
電容量：600PF
分壓比：1000:1
介質損耗：＜0.2%
測量精度：≤±1%
規格：700*700*1070   28KG

工頻保護電阻部分
額定頻率：50Hz
額定電壓：100KV
電阻值：10KΩ
允許運行時間：同變壓器
規格：φ160*1000  5KG

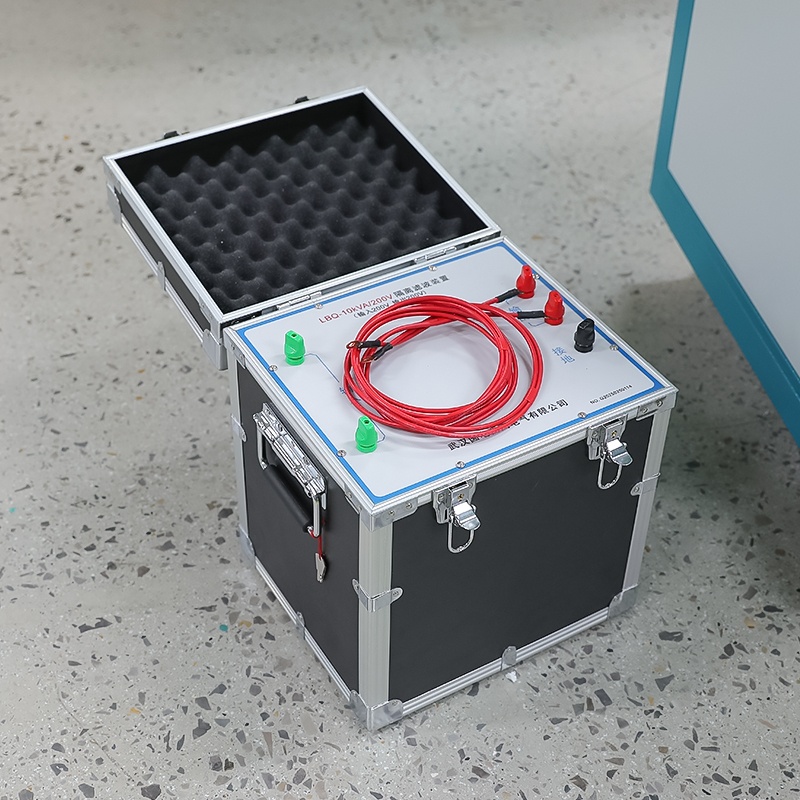

隔離濾波裝置部分
輸入電壓：220V
輸出電壓：220V
額定容量：10KVA
頻率：50Hz
衰減特性：10KHZ～100KHZ＞60dB，100KHZ～300KHZ＞60dB，
局部放電水平：額定電壓下≤3PC
規格：333*295*395  38.5KG

脈沖校準發生器
輸出電荷量檔位：10PC、50PC、100PC、500PC
極性：正負交替
頻率變化范圍：50HZ～1000HZ
規格：63*36*150  0.5KG
