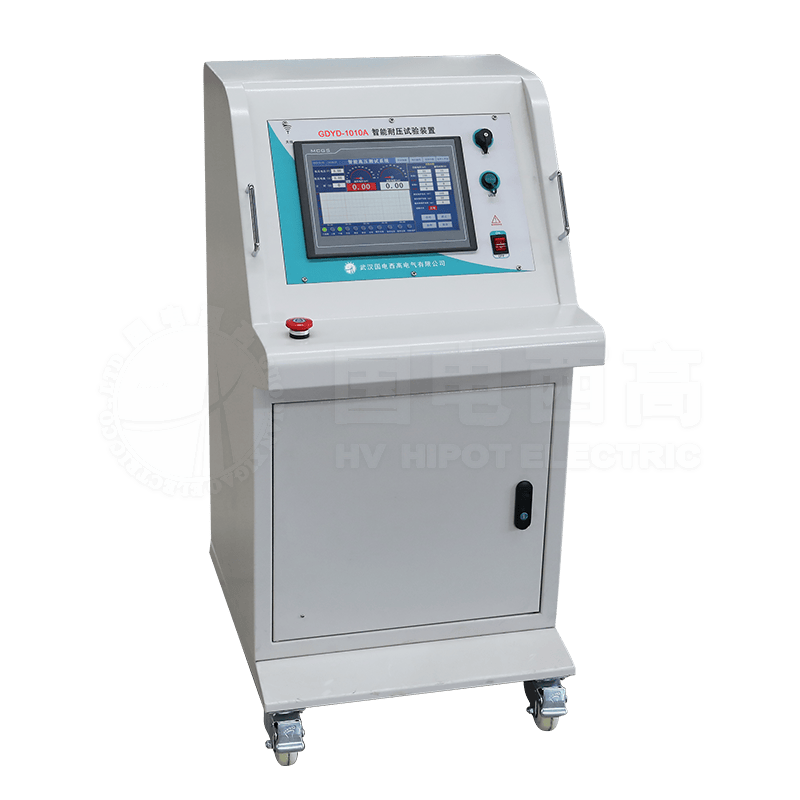

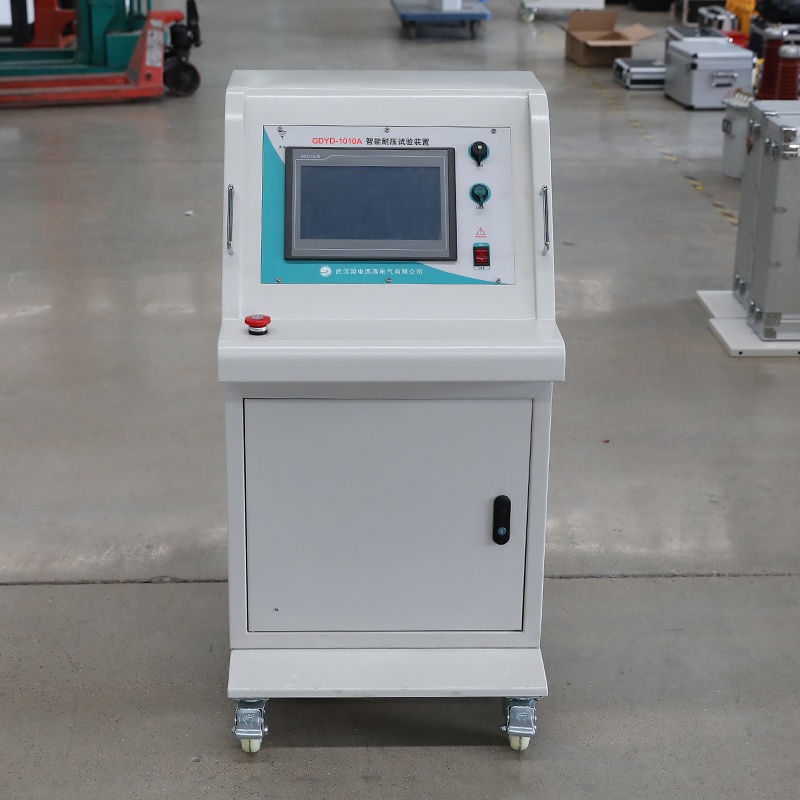

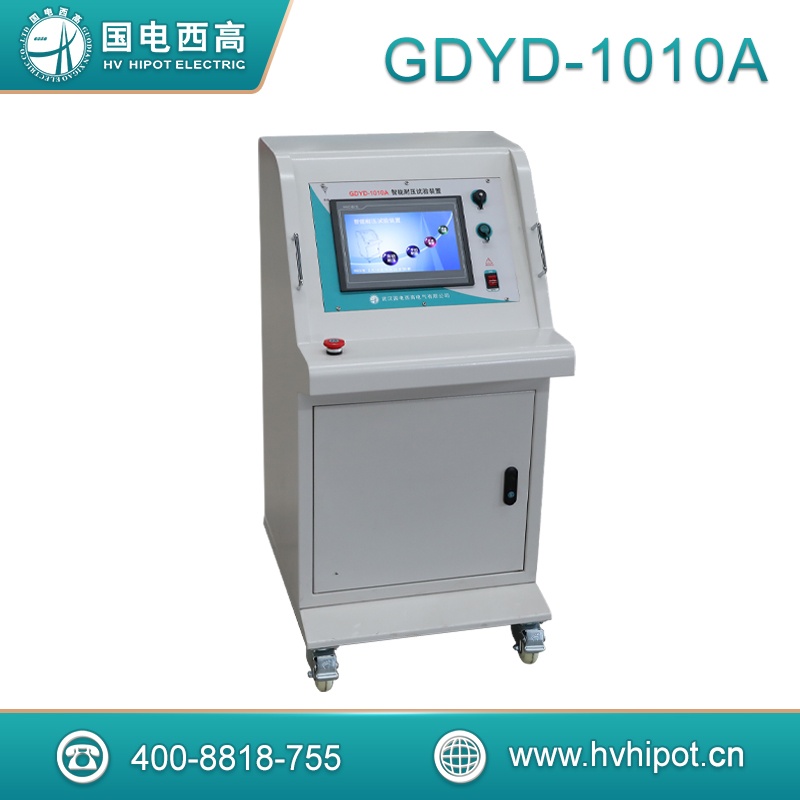

GDYD-A系列絕緣耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的智能型耐壓試驗設備，本設備采用了PLC控制器技術、2.4G ISM組網技術、結合優良的人機界面操作，使您在使用時輕松自如、得心應手。可用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

執行標準

DL/T474.4-2018  現場絕緣試驗實施導則:交流耐壓試驗

DL/T848.2-2018  高壓試驗裝置通用技術條件:工頻高壓試驗裝置

           GB/T16927.1-2011  高電壓試驗技術：一般定義及試驗要求

產品參數

控制部分

2.1.1  輸入電壓：AC220V±10%  50Hz±1

2.1.2  輸出容量：10kVA

2.1.3  低壓輸出：AC 0～250V

2.1.4  輸出電流：50A（Max）

2.1.5  低壓電壓測量范圍：0-300V        分辨率：0.1V

2.1.6  低壓電流測量范圍：0.2-50A       分辨率：0.1A

2.1.7  高壓電壓測量范圍：AC0～100kV    分辨率：0.01KV

2.1.8  高壓電流測量范圍：AC1.0～100mA  分辨率：0.01mA

2.1.9  毫安表電流測量范圍：0～20mA     分辨率：0.01mA

2.1.10  計時范圍：0～999s

2.1.11  電壓精度  ≤±3%(10%~100%量程)

2.1.12 電流精度  ≤±3%(10%~100%量程)

2.1.13 規格尺寸：522*590*1171   75KG

變壓器部分

2.2.1  輸出容量：10kVA

2.2.2  低壓（輸入）電壓：AC 0～200V

2.2.3  低壓（輸入）電流：AC 0～50A

2.2.4  高壓（輸出）電壓：AC0～100kV

2.2.5  高壓（輸出）電流：0-100mA

2.2.6  測量變比：1000：1   誤差：±1%

2.2.7  阻抗電壓：≤12%；

2.2.8  空載電流：≤10%；

2.2.9  運行時間：額定容量下5min開，5min關斷續周期工作制，1/3額定電壓和1/3額定電流下可長期運行

2.2.10 規格尺寸：350*480*1120  120KG
