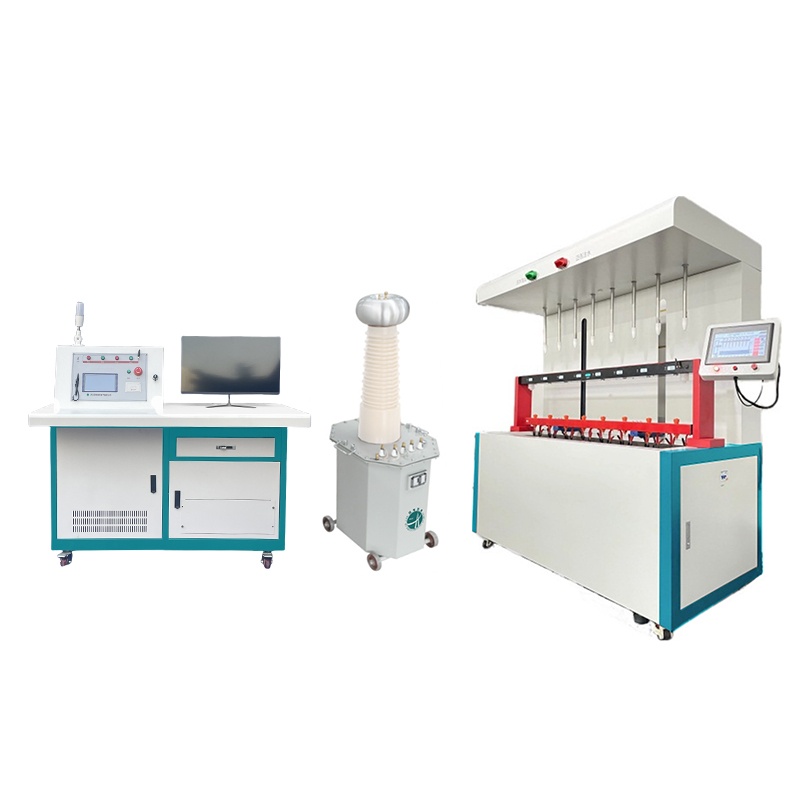

全自動注水絕緣靴（手套）耐壓裝置是根據《DLT 976-2017 帶電作業工具、裝置和設備預防性試驗規程》、《DL/T 1476-2023電力安全工器具預防性試驗規程》、《GB/T 17622-2008帶電作業用絕緣手套》、《GB 21148 2020足部防護 安全鞋》等相關規程中關于工頻耐壓的要求基礎上研發而成。在我公司原有自動脫扣絕緣手套絕緣靴耐壓裝置的基礎上，研制了全自動注水絕緣手套絕緣靴注水裝置，可以按規程的要求對絕緣手套自動注水后，具進行智能化絕緣耐壓試驗，絕緣手套和絕緣靴的耐試驗周期為半年，試驗過程中不允許擊穿，同時絕緣靴絕緣絕緣手套泄漏電流不大于限定值。產品適用于所有與電力相關行業。
使用條件
電源電壓：220V±10% 50HZ±1% 波形畸變率不大于5%
環境溫度：-5℃-40℃
環境濕度：≤80%RH，不結露、儀器不閃爍
海拔：≤1000m
使用環境應無明顯的塵埃、煙、腐蝕性、可燃性氣體、水蒸氣和鹽霧，無嚴重的震動情況；
|

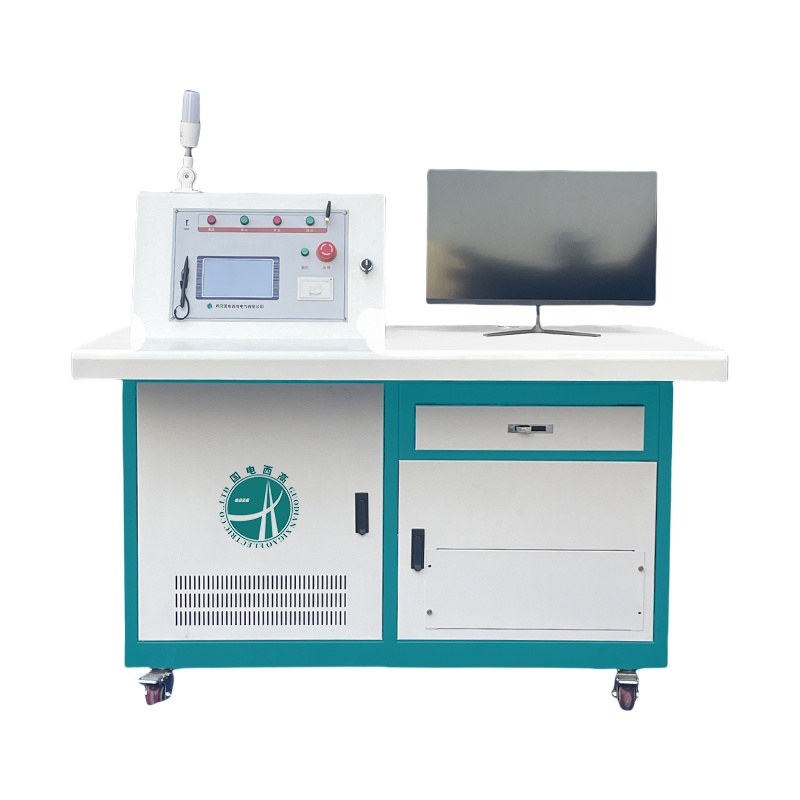

智能控制臺部分 |
|
|
輸入電壓 |
AC220V±10% 50Hz±1 |
|
輸出容量 |
10kVA |
|
低壓輸出 |
AC 0～250V |
|
輸出電流 |
0-50A（Max） |
|
低壓電壓測量范圍 |
0-300V 分辨率：0.1V |
|
低壓電流測量范圍 |
0.2-50A 分辨率：0.1A |
|
高壓電壓測量范圍 |
AC0～100kV 分辨率：0.1KV |
|
無線泄漏電流測量范圍 |
AC0～30mA 分辨率：0.1mA |
|
計時范圍 |
0～99min |
|
電壓精度 |
≤1%示值±0.1%量程 |
|
電流精度 |
≤1%示值±0.1%量程 |
|
控制臺規格尺寸 |
1300*800*1200 100KG |
|
變壓器部分 |
|
|
輸出容量 |
10kVA |
|
低壓（輸入）電壓 |
AC 0～200V |
|
低壓（輸入）電流 |
AC 0～50A |
|
高壓（輸出）電壓 |
AC 0～100kV |
|
高壓（輸出）電流 |
0-100mA |
|
測量變比 |
1000：1 誤差：±1% |
|
阻抗電壓 |
≤12%； |
|
空載電流 |
≤10%； |
|
運行時間 |
額定容量下5min開，5min關斷續周期工作制，1/3額定電壓和1/3額定電流下可長期運行 |
|
規格尺寸 |
350*480*970 110KG |
|

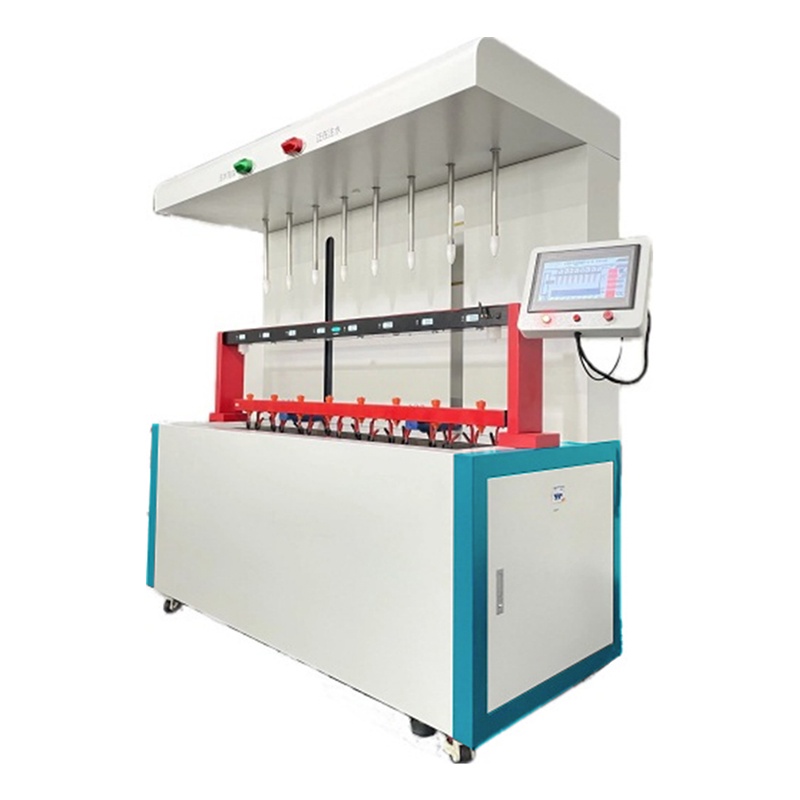

絕緣手套（靴）智能試驗裝置-泄漏電流測控平臺 |
|
|
試驗工位 |
8 |
|
泄漏電流測量范圍 |
AC0～30mA 分辨率：0.01mA |
|
電流精度 |
≤±1%RD±0.1%FS |
|
設備規格尺寸 |
1900*950*1860 200KG（含注水） |
