繼電保護裝置作為電力系統中的關鍵安全防護元件，其性能的優劣直接關系到電網運行的安全與穩定。動作時間作為衡量繼電保護裝置響應速度的重要指標，反映了保護裝置從故障信號輸入到動作輸出所需的時間長短。準確測量動作時間，是保障繼電保護裝置可靠性和靈敏度的關鍵步驟。

一、動作時間測試的意義與基本原理

動作時間測試的核心在于測量繼電保護裝置從接收到故障信號起，到保護裝置發出跳閘指令所經歷的時間間隔。該時間間隔反映了保護裝置響應的及時性，若動作時間過長，可能導致故障電流擴散，影響電網穩定；若動作時間過短，則可能引發誤動作，影響供電安全。因此，準確掌握動作時間對于優化保護整定、提升系統穩定性具有重要價值。

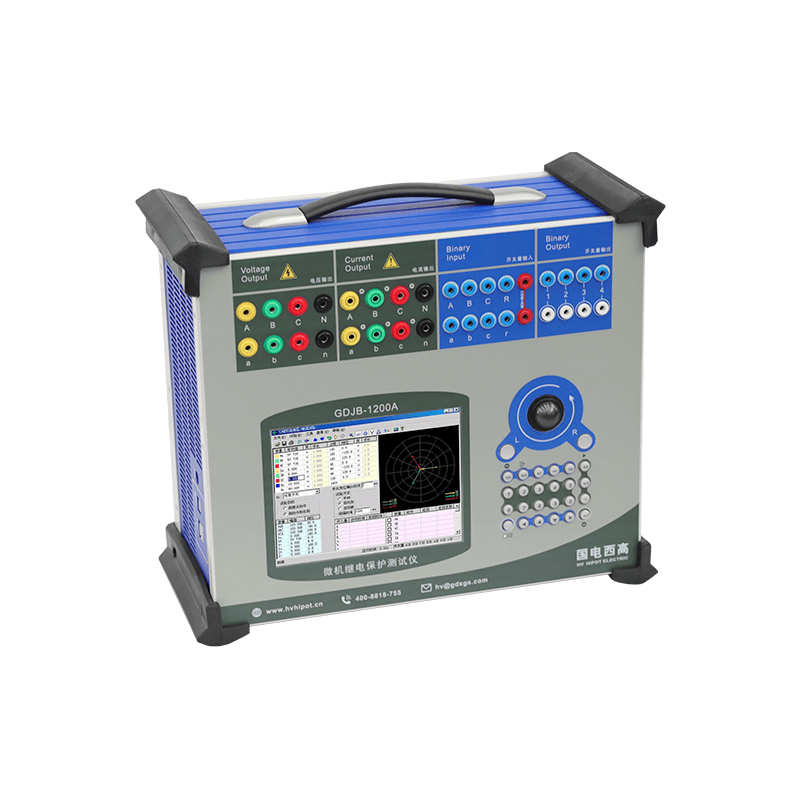

繼電保護測試儀通過模擬故障信號輸入，觸發被測保護裝置動作，并同步記錄動作信號的輸出時間。測試儀內部時鐘作為時間基準，能夠精確捕捉動作前后的時間點，從而計算出動作時間。測試過程涉及信號生成、同步監測、數據采集和結果分析等多個環節，要求測試儀具備高精度的時間測量能力和穩定的信號輸出性能。

二、繼電保護測試儀動作時間測試的步驟詳解

1. 準備工作

在測試前，需確認保護裝置和測試儀的連接正確無誤。通常，測試儀通過模擬電流或電壓信號輸入端口，接入保護裝置的測量端子。同時，測試儀的動作信號檢測端連接到保護裝置的動作輸出端，確保動作信號能夠被及時捕獲。此外，檢查測試儀電源、軟件設置及通訊接口，保證測試環境穩定。

2. 信號參數設定

根據被測保護裝置的類型和規格，在測試儀上設定合適的模擬信號參數，包括電流幅值、頻率、相位等。信號參數應覆蓋保護裝置的動作范圍，模擬真實故障場景。合理的參數設定能夠使測試結果更具代表性和參考價值。

3. 啟動測試

啟動測試程序后，測試儀開始輸出預設的模擬信號，觸發保護裝置動作。測試儀內部計時器同步記錄信號輸出時間點，同時監測保護裝置動作信號的產生時間。測試儀通過對比兩者時間點，計算出保護裝置的動作時間。

4. 數據采集與分析

測試完成后，測試儀將采集到的動作時間數據進行存儲，并通過軟件界面顯示測試結果。技術人員可根據測試報告，分析動作時間是否符合標準要求，評估保護裝置性能。必要時，可重復測試以驗證數據的穩定性和一致性。

三、動作時間測試的注意事項與挑戰

動作時間測試過程中，存在一些影響測試準確性的因素，需加以留意：

信號延遲：測試儀信號輸出及保護裝置響應存在一定的延遲，需校準測試儀內部時鐘，避免誤差累積。

接線質量：接線不良或接口接觸不良會導致信號失真，影響動作時間測量的準確性。

環境干擾：電磁干擾或溫度變化可能影響保護裝置和測試儀的性能，應在相對穩定的環境中進行測試。

測試儀精度：測試儀的采樣率和時間分辨率直接決定動作時間測量的精度，選擇高性能測試儀尤為重要。

四、動作時間測試結果的應用價值

通過動作時間測試，技術人員能夠獲得保護裝置響應速度的量化指標，為保護整定提供科學依據。對比不同保護裝置的動作時間數據，有助于篩選性能優異的產品，提升電網的安全防護水平。此外，動作時間測試結果還可作為運行維護的參考，及時發現保護裝置潛在的性能退化，預防故障擴大。

隨著電力系統的智能化升級，繼電保護測試儀的功能日趨豐富。現代測試儀集成了數字信號處理、自動化測試和遠程控制等先進技術，顯著提升了動作時間測試的效率和準確度。未來，結合人工智能和大數據分析的測試平臺將實現更加精準的動作時間評估，推動電力保護技術邁向更高水平。動作時間測試作為繼電保護裝置性能評估的重要環節，對保障電網安全運行發揮著不可替代的作用。通過科學的測試流程和嚴謹?shù)臄?shù)據分析，技術人員能夠深入了解保護裝置的響應特性，優化保護策略，提升系統穩定性。繼電保護測試儀在動作時間測試中的應用體現了技術進步的成果，也為電力系統的持續健康運行提供了堅實的基礎。
