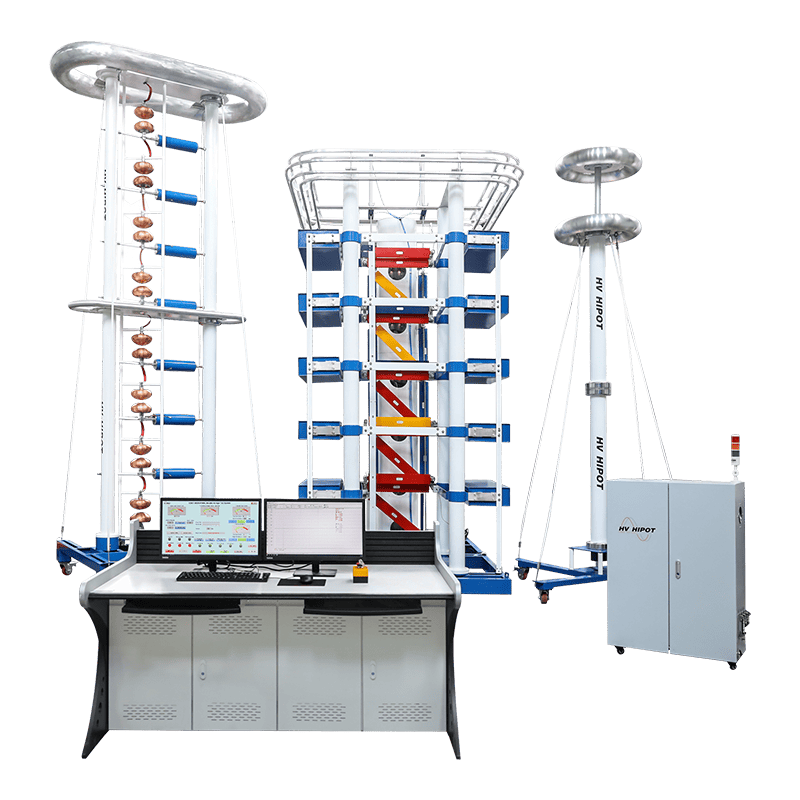

雷電沖擊電壓發生器是一種用于模擬雷電現象的設備，廣泛應用于電氣設備的耐壓試驗、絕緣材料的測試以及電力系統的保護研究等領域。雷電沖擊電壓的特性和產生原理在電力工程和電氣安全領域具有重要的理論和實際意義。
雷電沖擊電壓的基本概念 雷電沖擊電壓是指在雷電放電過程中，瞬時產生的高幅值電壓。其特征是幅值高、持續時間短、波形陡峭，通常用標準的1.2/50μs或8/20μs波形來描述。雷電沖擊電壓對電氣設備的影響是巨大的，可能導致設備絕緣擊穿、設備損壞甚至引發火災。因此，研究和模擬雷電沖擊電壓的特性，對于提高電氣設備的安全性和可靠性具有重要意義。
雷電沖擊電壓發生器的構成 雷電沖擊電壓發生器通常由以下幾個部分組成：
1.
充電電源：提供高電壓直流電源，通常為10kV至100kV，能夠?qū)﹄娙萜鬟M(jìn)行充電。
2.
電容器：用于存儲電能，電容器的容量和額定電壓決定了發生器的輸出能力。
3.
開關裝置：用于快速釋放充電電容器中的電能，通常采用氣體放電管、真空開關等高壓開關，能夠在納秒級別內完成開關動作。
4.
波形整形電路：用于調節輸出電壓波形，使其符合標準的雷電沖擊波形。
5.
負載裝置：模擬待測試設備的負載，通常為電阻或電感負載，用于測量和分析沖擊電壓的影響。
雷電沖擊電壓發生器的工作原理 雷電沖擊電壓發生器的工作過程可以分為以下幾個步驟：
1.
充電階段：通過充電電源，將電能存儲在電容器中。這個過程可能需要幾秒鐘的時間，具體時間取決于電源的功率和電容器的容量。
2.
放電階段：當電容器充滿電后，打開開關裝置，電容器中的電能通過負載裝置瞬時釋放。由于放電過程非常迅速，產生的電壓波形具有很高的陡度，能夠模擬真實雷電的沖擊電壓。
3.
波形整形：在放電過程中，波形整形電路對輸出波形進行調整，以確保其符合標準的雷電沖擊波形。這一過程可能涉及到電阻、電感和電容的組合，確保輸出波形的幅值和持續時間符合規定的標準。
4.
測試與記錄：將生成的雷電沖擊電壓施加到待測試設備上，并通過測量?jī)x器記錄設備的響應。這些數據對于評估設備的絕緣性能和抗雷電能力至關重要。
雷電沖擊電壓發生器的應用 雷電沖擊電壓發生器在多個領域有著廣泛的應用，主要包括：
1.
電氣設備的耐壓試驗：電力變壓器、開關設備、絕緣材料等在出廠前都需要進行雷電沖擊耐壓試驗，以確保其在實際運行中的安全性。
2.
絕緣材料的測試：通過對絕緣材料施加雷電沖擊電壓，可以評估其在極端條件下的絕緣性能，為材料的選用和改進提供依據。
3.
電力系統的保護研究：研究雷電對電力系統的影響，評估現有保護措施的有效性，進而優化電力系統的設計和保護方案。
4.
雷電防護裝置的研發：在雷電防護裝置的研發過程中，雷電沖擊電壓發生器可以用于驗證防護裝置的性能，確保其在實際雷電條件下的有效性。
雷電沖擊電壓發生器是一種重要的測試設備，通過模擬雷電現象，能夠有效評估電氣設備的安全性和可靠性。隨著電力系統和電氣設備的不斷發展，雷電沖擊電壓發生器的技術也在不斷進步，為電力行業的安全運行提供了強有力的支持。
