耐壓試驗裝置是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。

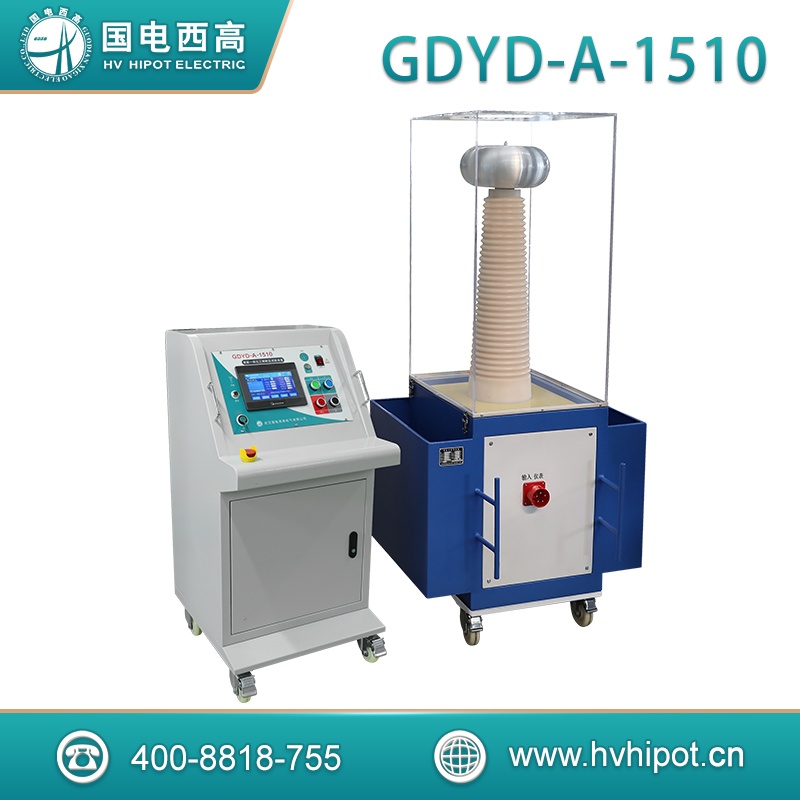

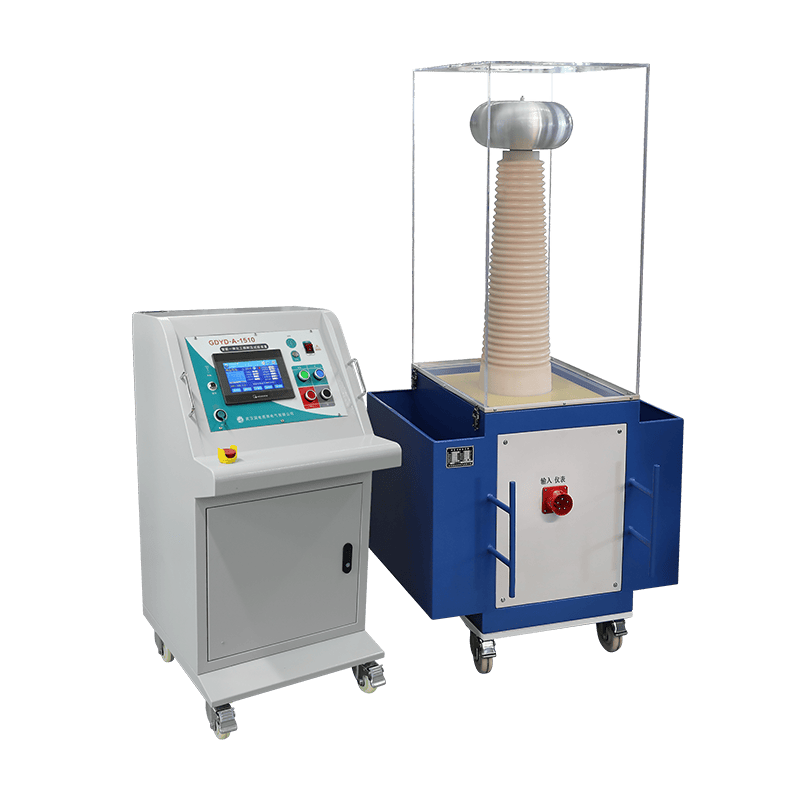

GDYD-A 智能一體化工頻耐壓試驗裝置為可移動式，適用于鐵路車輛電機、車輛各種高壓電器、電子設備、電磁接觸器、交流接觸器、電線、電纜及其它儀器和各種材料進行抗電強度（耐壓）試驗，能夠考核被試電器、電子設備的絕緣水平和承受內部和外部過電壓的能力。

產品特點

1、可編程控制器PLC自動化電氣控制。
2、高壓電壓、高壓電流、低壓電壓、低壓電流同步隔離采集，采用高精度傳感器和高性能采集芯片。
3、人機界面采用全觸控和部分鍵控操作方式，智能化工作過程，任選自動方式和手動方式。
4、獨立界面顯示高壓電壓、高壓電流、低壓電壓、低壓電流，時間及耐壓結果，高壓曲線動態顯示，顯示直觀明了。
5、支持階段升壓（3階段），可任意設置每階段電壓值，便于發現試品問題。
6、支持升壓速度智能控制，方便用戶自由選擇。
7、完善的過壓、過流保護、閃絡保護，自設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
8、具有回零檢測功能，自動回零后才可進行試驗，安全可靠。
9、具有8000條/3個月的本機存儲空間，提供USB接口數據導出到外部U盤。
10、逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
11、超過設定低壓電流時，自動切斷電壓輸出，降壓回零，超過設定高壓電流時，高壓分合裝置能分斷被試品，繼續試驗，超過閃絡保護值后，自動降壓回零保護。
12、軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
13、自動錯誤診斷，易于發現和解決問題，設備維護簡潔、維修方便
14、試驗變壓器采用分隔油道的方法，可增加耐壓擊穿強度，減小體積
15、變頻調速，升壓速率可調，精確升壓，誤差不超過1%
16、根據試驗電流電壓關系，系統自動升壓，當遇到特別現象時，儀器自動識別被試品絕緣狀況，提醒用戶停止升壓，斷開主電路
17、當發生絕緣擊穿時，系統速斷保護，并瞬間鎖定擊穿時的電壓電流值，保留事故數據

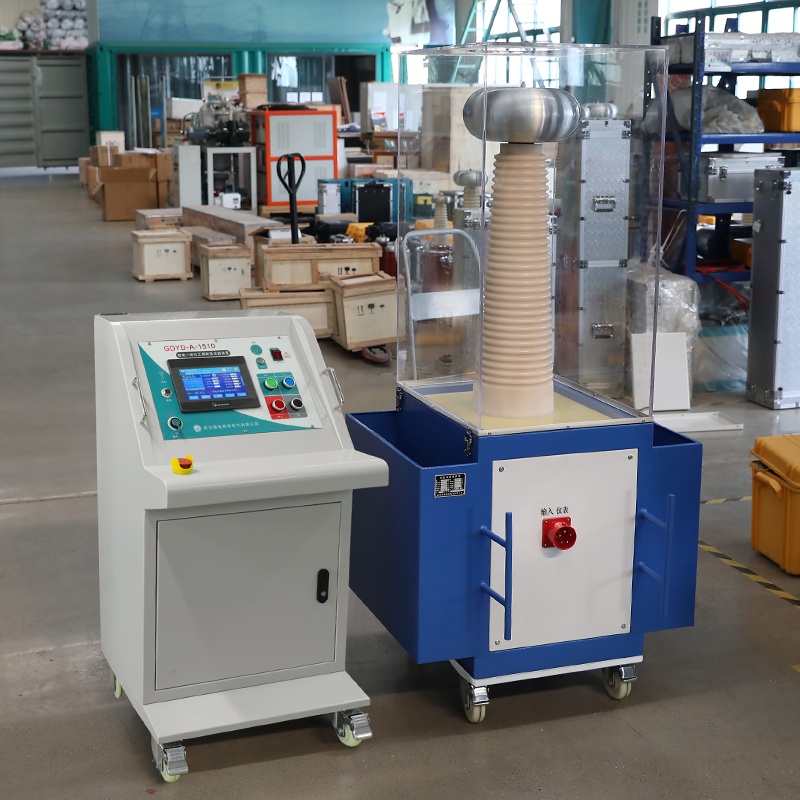

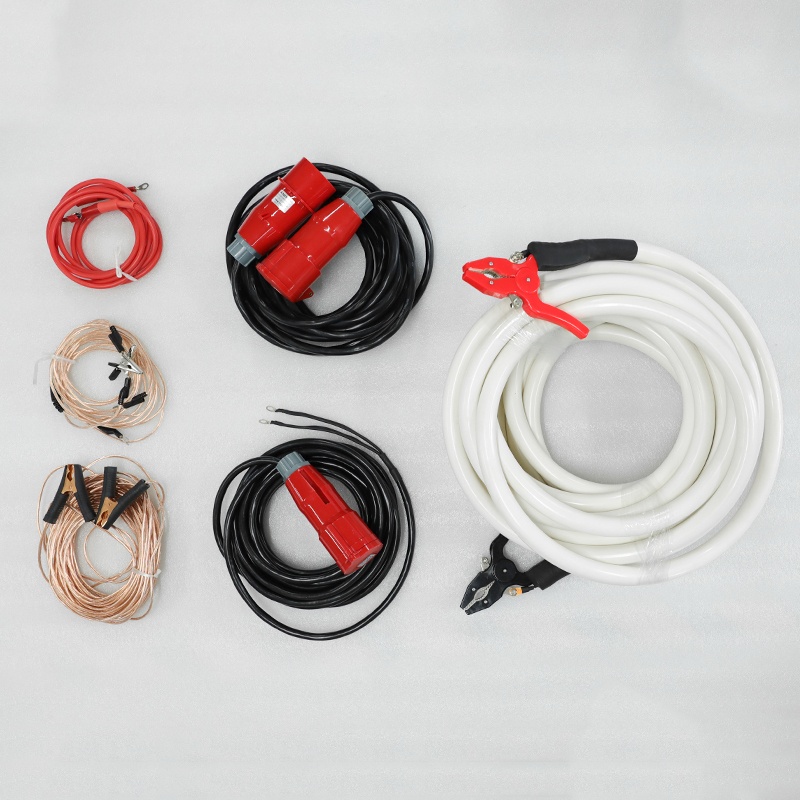

18、設備為移動式，操作臺與升壓變壓器之間連線長度十米，連接方式為插接。升壓變壓器輸出線長度為十五米，配備收線盒。升壓變壓器有整體防觸電裝置。

產品參數

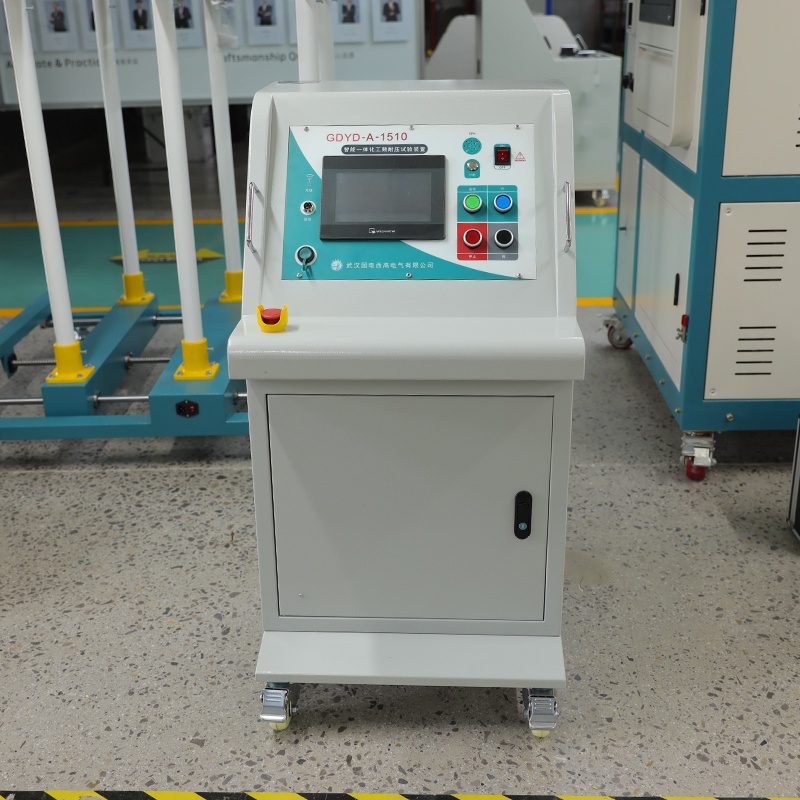

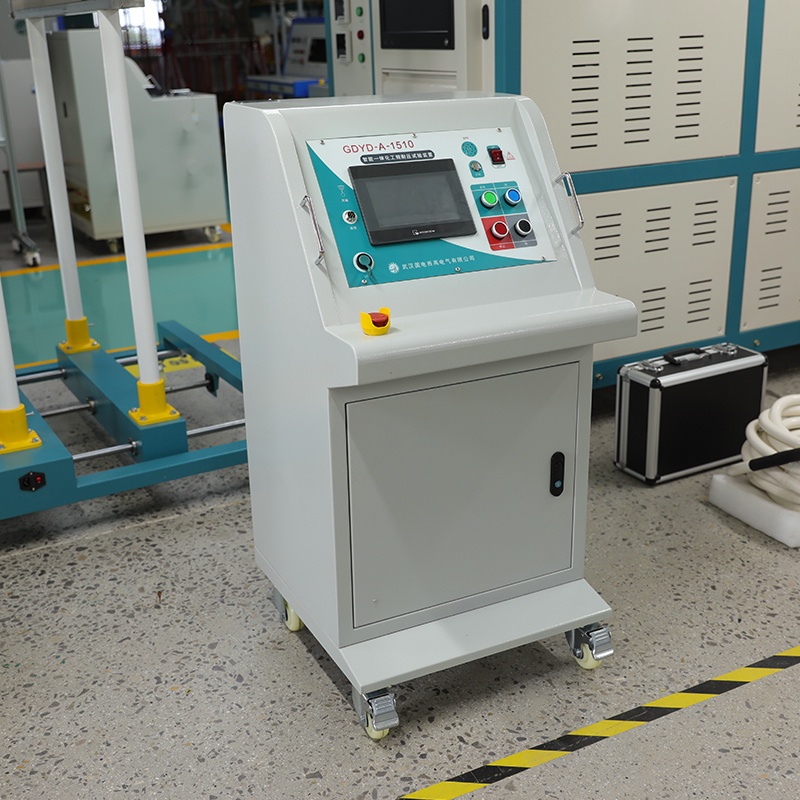

控制部分
輸入電壓：	AC380V±10%  50Hz±1
輸出容量：	10kVA
低壓輸出：	AC 0～250V
輸出電流：	25A（Max）
低壓電壓測量范圍：	0-400V	分辨率：0.1V
低壓電流測量范圍：	0.2-25A	分辨率：0.1A
高壓電壓測量范圍：	AC 0～150kV	分辨率：0.01KV
高壓電流測量范圍：	AC 0.7～66.7mA	分辨率：0.01mA
計時范圍：	0～999s
電壓精度：	≤±3%(10%~100%量程)
電流精度：	≤±3%(10%~100%量程)
規格尺寸：	540*600*1050   78KG
變壓器部分
輸出容量：	10kVA
低壓（輸入）電壓：	AC 0～400V
低壓（輸入）電流：	AC 0～25A
高壓（輸出）電壓：	AC0～150kV
高壓（輸出）電流：	0-66.7mA
測量變比：	1500:01:00 誤差：±1%
阻抗電壓：	≤12%
空載電流：	≤10%
運行時間：	額定容量下5min開，5min關斷續周期工作制，2/3額定電壓和2/3額定電流下可長期運行
規格尺寸：	800*800*1700 266KG
