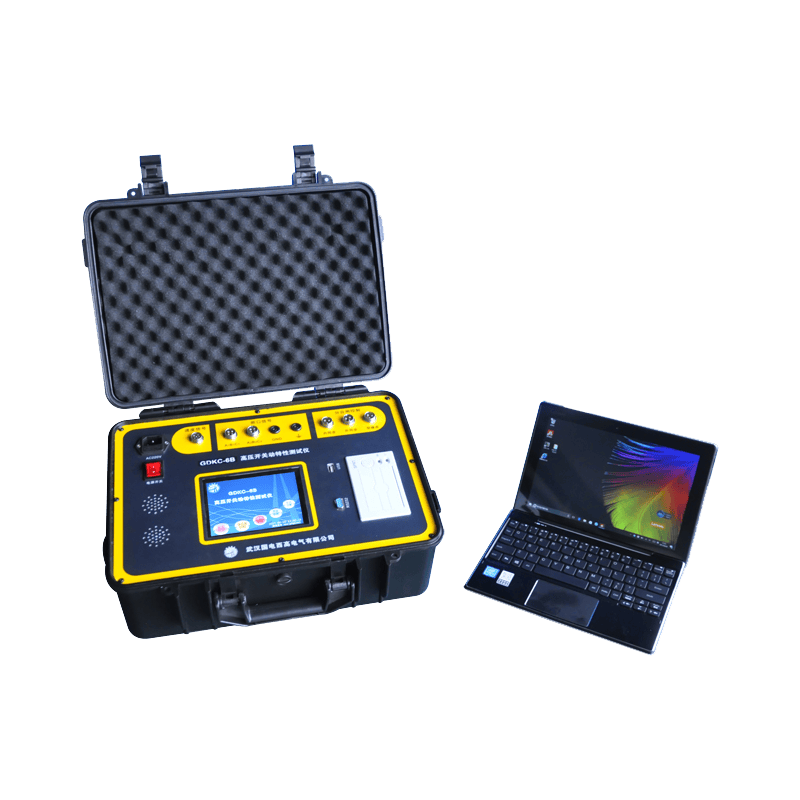

高壓斷路器是電力系統中至關重要的控制設備之一。在電網中，高壓斷路器的數量最多，其運行條件和技術要求也較為復雜。高壓斷路器的運行可靠性不僅影響其自身的性能，還關系到其他設備乃至整個電網的安全與穩定。因此，對高壓斷路器的動特性進行測試顯得尤為重要。然而，傳統的動特性測試方法存在操作復雜、測試精度低等缺陷。為了解決這些問題，我們開發了GDKC-6A高壓開關（機械）動特性測試儀，旨在提高測試的效率和準確性。

特點及主要功能

1.超大水晶觸摸彩屏、高速熱敏打印機
5.7寸640×480彩色觸摸屏,人性化交互式水晶界面，圖文顯示，界面直觀，便于現場人員操作和使用；
高速熱敏打印機，方便現場打印試驗數據和曲線；

2. 集成超強性能直流電源
集成操作電源，無須現場二次電源，現場使用更加方便快捷；
電源電壓17V～270V可調，電流20A，連續工作時間3s；

3．三種試驗完美實現
常規試驗,測出開關的合分閘時間、彈跳時間、同期時間；測出開關的剛合分速度、最大速度、平均速度、開距、超程等速度數據；
重合閘試驗,測出開關重合閘的分合、合分、分合分的時間數據；
低電壓試驗,測出合分線圈的電壓動作值，電源電壓可連續調節；

4．三種合分閘控制方式
支持內同步方式控制，內部電源輸出直流電壓給合、分閘線圈；
支持外同步方式控制，外部電源提供電壓給合、分閘線圈；
支持空節點同步方式控制，開關自身電源提供電壓給合、分閘線圈，內部提供兩路無源空接點；

5．具有錄波功能
可對應時間坐標顯示斷口狀態—時間曲線、行程—時間（S－t）曲線、線圈電流—時間（I-t）曲線，有利于對開關機構故障的準確判斷。

6．大容量存儲器，支持U盤內置或外置
帶4G容量的U盤，可海量存儲現場數據，U盤可選內置方式或外置方式；儀器具有1個標準USB接口，易導出試驗數據；U盤外置方式下用于插U盤，U盤內置方式下，直接連接PC機；

7．同測6路斷口1路速度1路電流
可測試6斷口數據，內部抗干擾電路可以抵御現場感應的10kV高壓；
可測試1路速度，配備直線傳感器、角速度等傳感器，幾乎涵蓋所有型號開關的測試；
在內同步方式時，可測試1路通過合、分閘線圈的電流；

8．配備PC機上層軟件
PC機上層軟件可以打開試驗數據，即可以管理分析試驗數據，也可以生成試驗報告、導出EXCEL數據等功能；

9．內置抗干擾電路
內部抗干擾電路可以滿足500kV變電站內可靠使用，保護電路能保證儀器及人員安全、儀器并能穩定、準確測試；

10．防塵防水工程塑料密封箱
采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。

產品參數

技術參數

最大速度：20m/s，分辨率：0.01m/s；測試準確度為：±1.0%讀數±0.05 ；
行程測試范圍：6mm～280mm（可選配至6-700mm）；
行程最小分辨率：0.1mm；測試準確度為：±1.0%讀數±0.1mm；
時間測試范圍：10ms～15s，
時間分辨率：0.1ms；時間測試準確度為：±0.5%讀數±0.2ms；
最小動作同期差分辨率：0.1ms；測試準確度為：±0.5%讀數±0.1ms；
測試通道8路：6路斷口時間，1路速度，1路線圈電流；
電源：AC220V±10%；50Hz±1Hz；

操作電源輸出：電壓DC30V～300V可調（可選配至DC14V～250V），電流20A，數字程控調整，連續工作時間3s；
