技術指標

環(huán)境條件

溫度:

20±5℃

相對溫度：

＜80%

海拔高度：

<1500m

外界干擾：

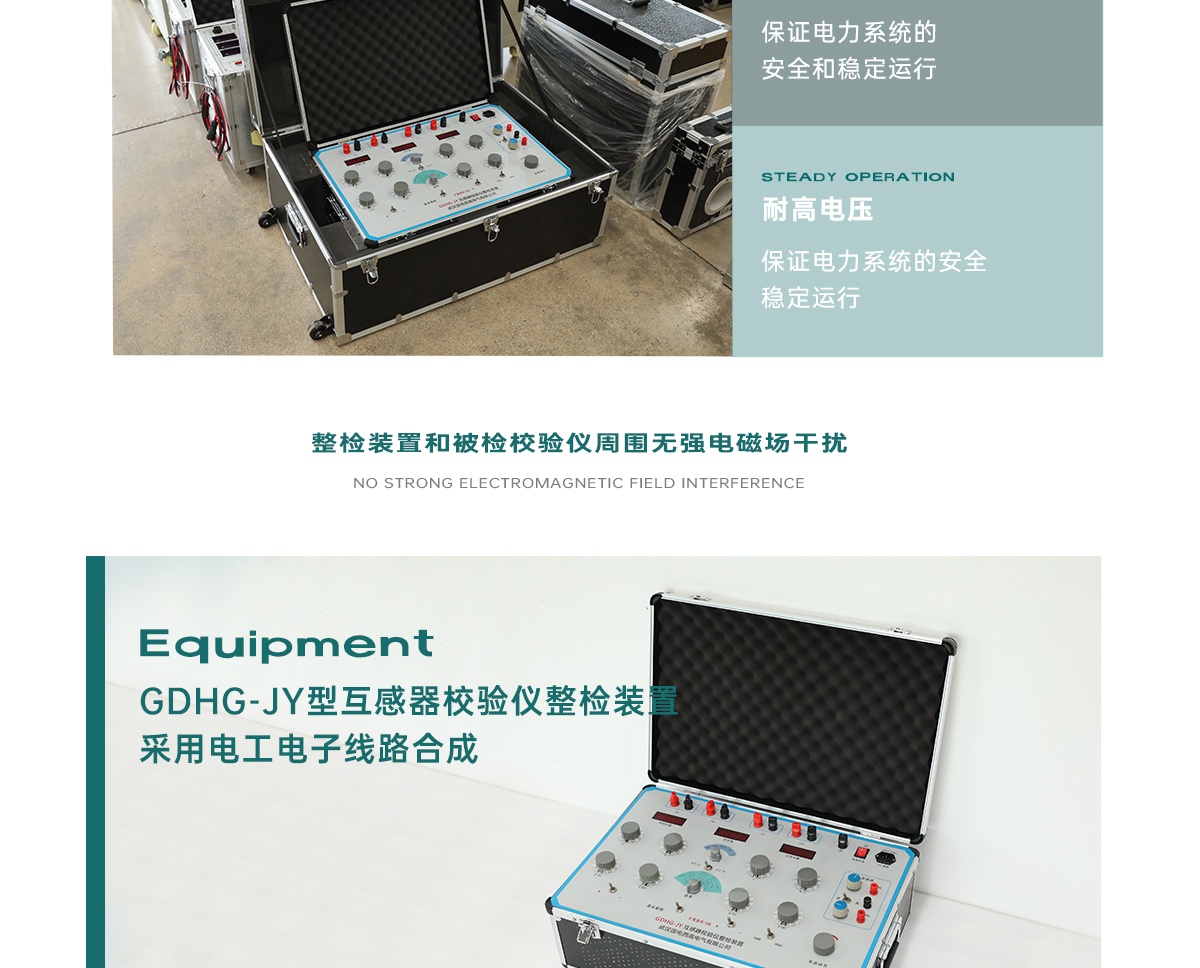

整檢裝置和被檢校驗儀周圍無強電磁場干擾

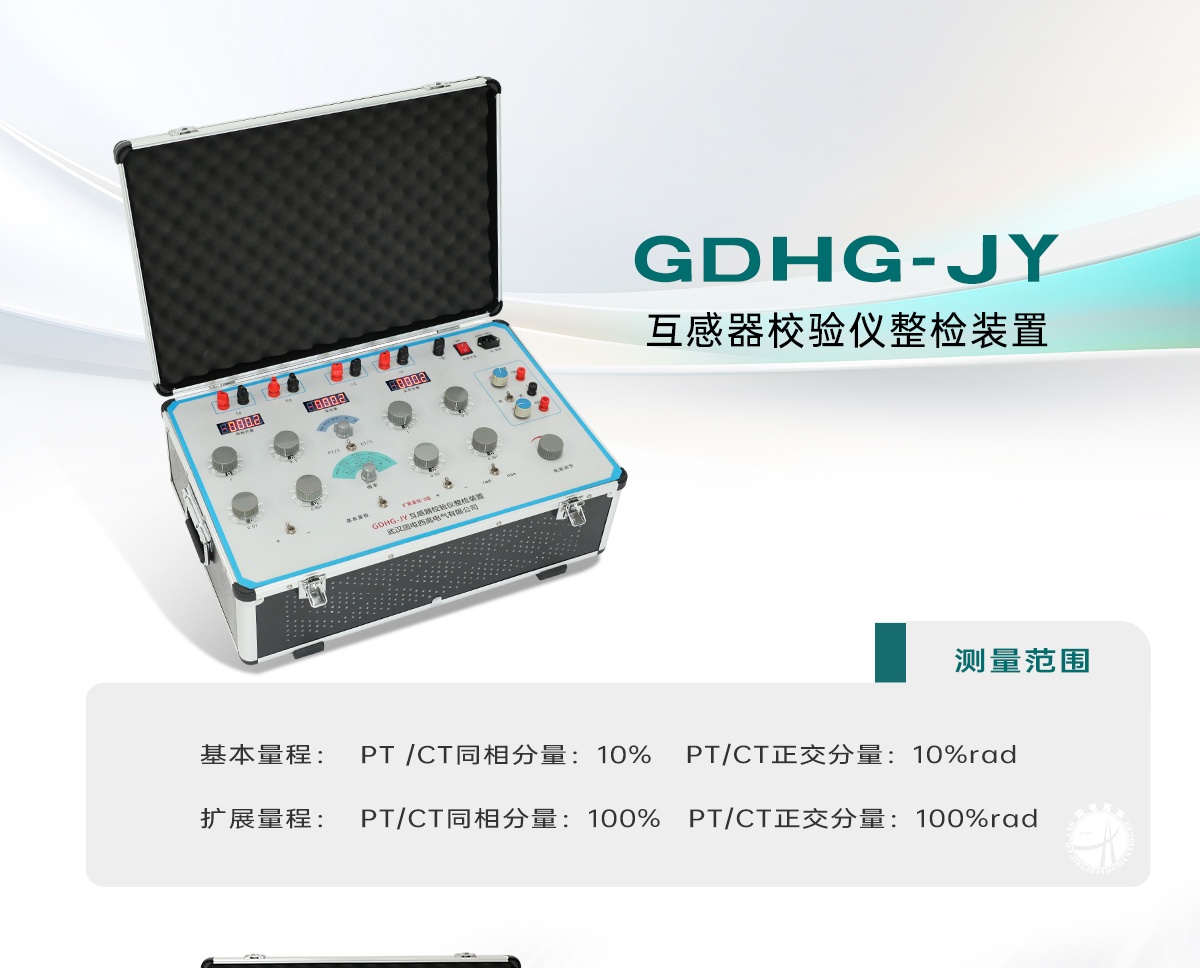

測量范圍

基本量程：

PT /CT同相分量：

10%

PT/CT正交分量：

10%rad

擴展量程：

PT/CT同相分量：

100%

PT/CT正交分量：

100%rad

基本誤差

X=±K（X×0.3%+Y×0.3%+0.001）

Y=±K（X×0.3%+Y×0.3%+0.001）

K─儀器倍率檔

X,Y─同相和正交示值的絕對值

0.001─測量盤最小分度值

工作電壓/電流

基本量程：

額定工作電壓：

100V、100/√3 V、100/3V

額定工作電流：

5A 、1A

擴展量程：

額定工作電壓：

10V、10/√3 V、10/3V

額定工作電流：

0.5A、0.1A

工作方式：

連續(xù)

諧波源：

150Hz /250HZ：0~1V/10mA

絕緣及說明：

輸入輸出方式：

浮置

電源插座對面板及外殼能承受1.5KV、50HZ正弦波電壓1min耐壓試驗。

外型尺寸：

640×420×170mm
