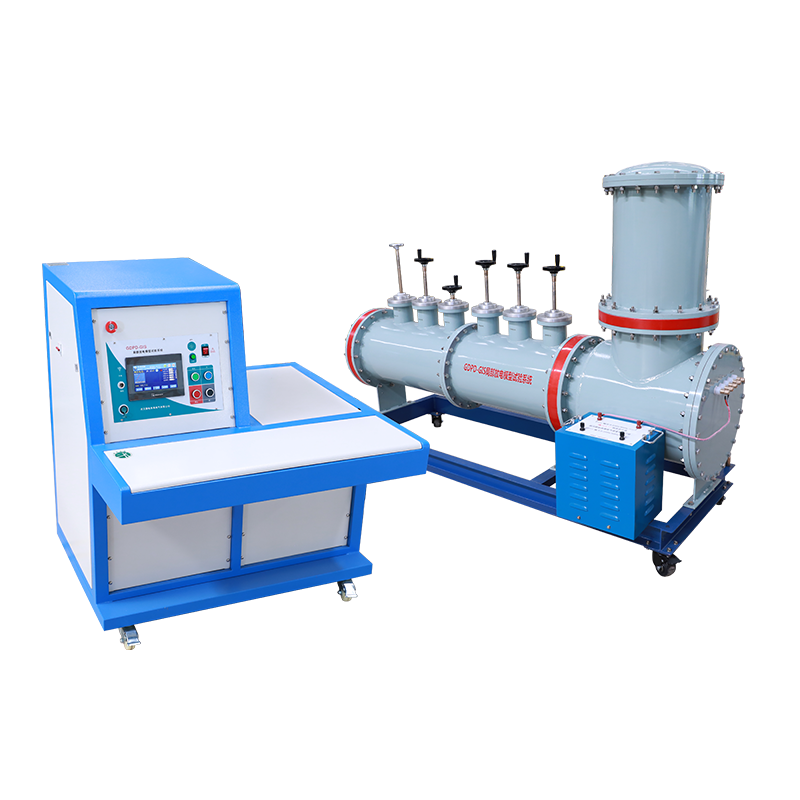

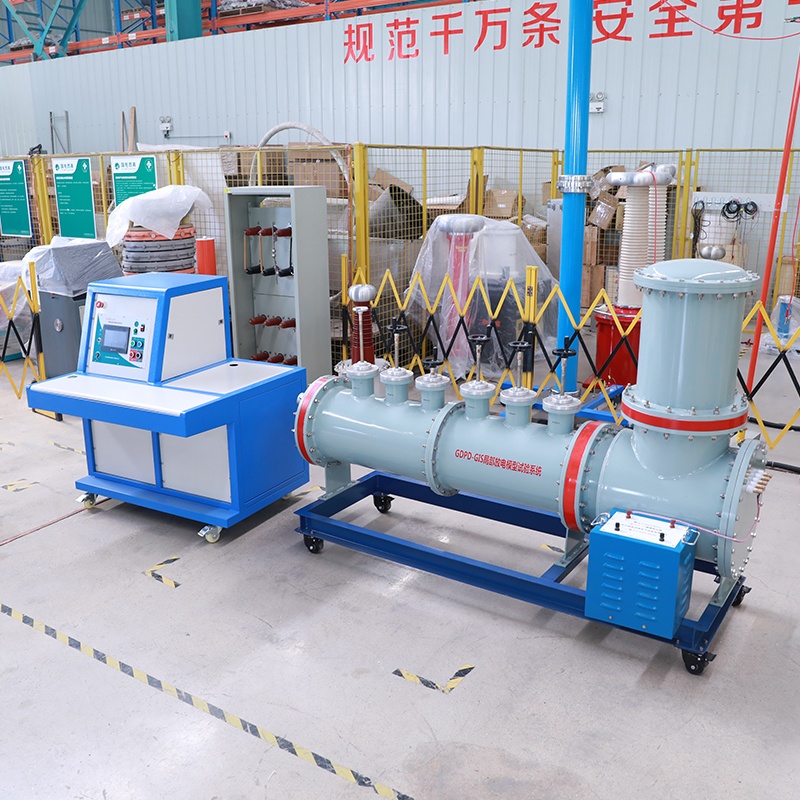

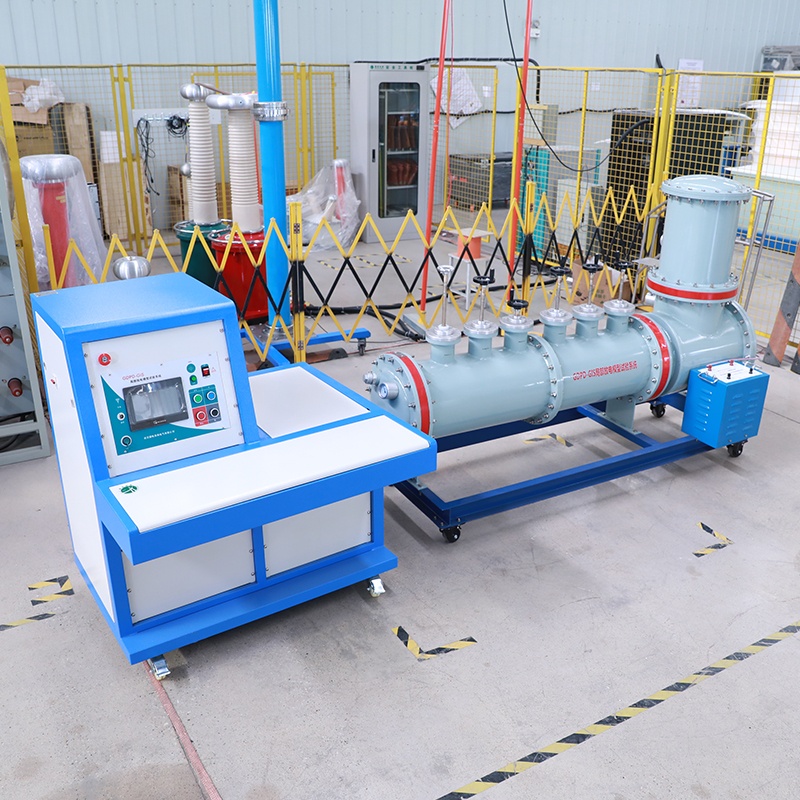

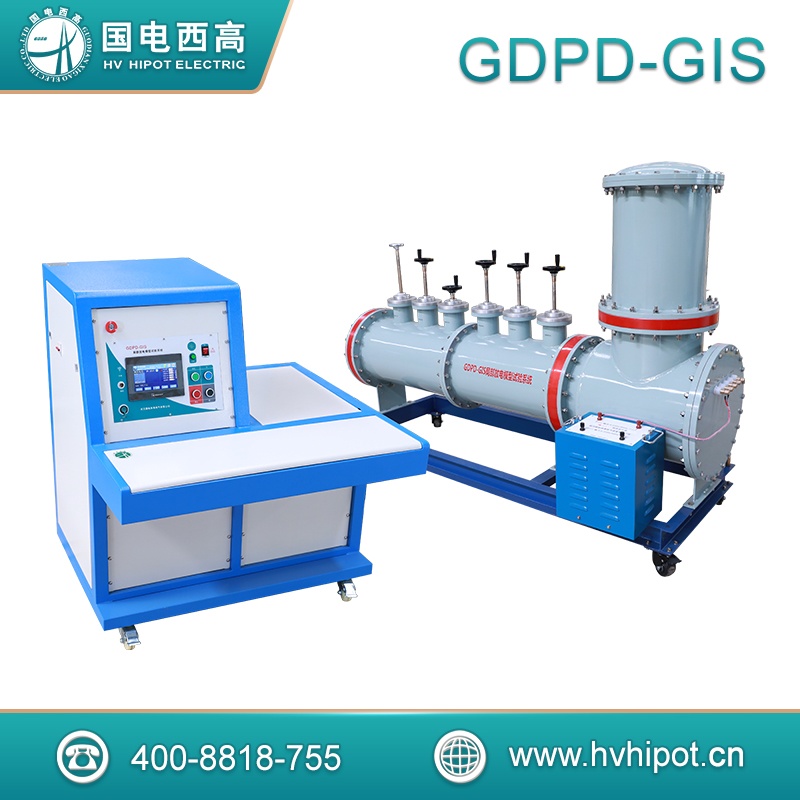

模擬 110KV GIS 各種局部放電現象，采用電脈沖法、超聲波法、特高頻法等多種最新研發的檢測 手段對 GIS 典型絕緣缺陷模型進行檢測。本實驗裝置可在實驗室內模擬 GIS 內部各種單一缺陷和不同組合缺陷，獲得反映各種絕緣缺陷的局部放電實驗數據，并可實現對GIS 內絕緣缺陷的局部放電模式識別。

GDPD-GIS 局部放電模型試驗系統裝置可廣泛用于教學、科研院所和設備制造廠家針對 GIS 局部放電帶電、在線檢測的實驗研究、儀器考核 與教學培訓，并可為電力電網設備檢修提供指導依據。

技術參數

1.放電模型種類：放電模型氣室配置有：尖端（采用尖板電極形式）、顆粒、氣隙、沿面、懸浮5種放電模型。

12.系統整體局放量：≦3PC

工作環境

1.環境溫度：－100C –50 0C、適用于戶外/戶內、可長期戶外運行。
2.防護方式：配備戶外防雨罩、具備防塵，防雨。
3.絕緣介質：SF6氣體。
4.相對濕度：≤90%RH
5.海拔高度:  ≤5500米
