隨著國民經濟的迅速發展和人民生活水平的不斷提高，社會對電能的需求越來越大，電網容量不斷擴大，電壓等級逐步提高，對電力系統的穩定性和可靠性提出了更高的要求。加強輸變電設備在線監測、故障診斷與狀態評估技術的研究，對于提高設備利用率和運行可靠性，保障電網安全經濟運行具有重要意義[1]。電力系統運行維護方式由計劃維修模式向狀態檢修過渡已成為必然趨勢。局部放電是造成絕緣劣化的主要原因，也是絕緣劣化的重要征兆和表現形式。
開關柜局部放電檢測方法主要有脈沖電流法(ERA) 、超聲波法、特高頻法 (UHF)以及暫態對地電壓法 (TEV) 等，其中，暫態對地電壓法 (TEV) 是一種新型檢測手段，它是局部放電的產物，包含有不同故障情況下的放電特征信息，具有靈敏度高、抗干擾強、操作簡單等優點，在開關柜的絕緣狀態檢測中得到了廣泛的應用。高壓開關柜局部放電會在其金屬外殼上產生對地電位，稱之為暫態對地電壓（ TEV ），它是一種有效的局部放電檢測手段。

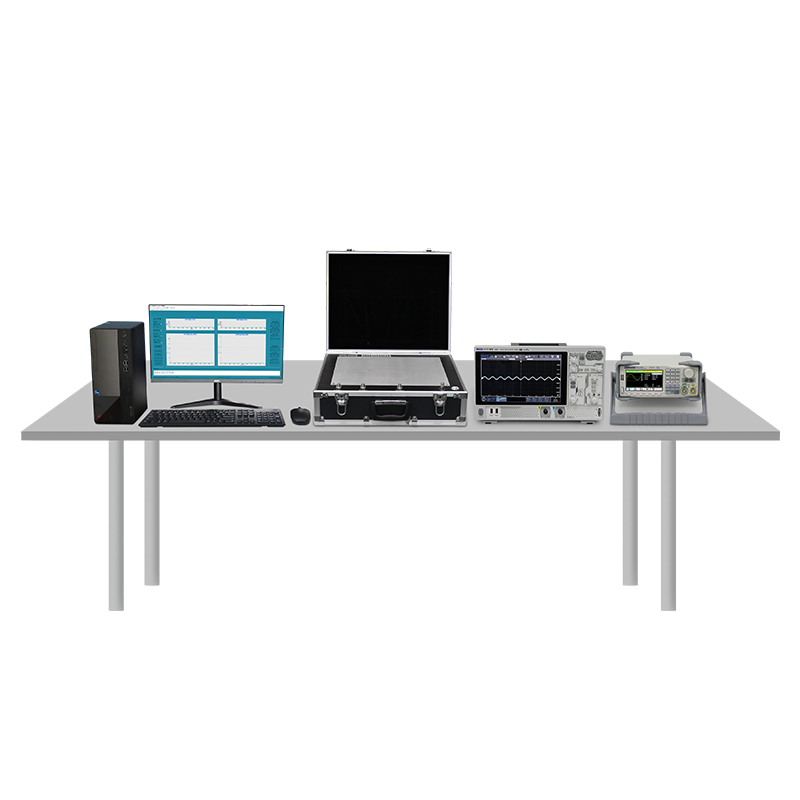

本局部放電TEV 標定系統成套產品實現了對局部放電 TEV 檢測的傳感器接收特性、檢測系統的核心性能指標進行了科學合理的量化評價考核，并進行大量的測試應用，取得了良好的應用效果，目前也已滿足相關電力行業標準。該產品有效推動了局放檢測技術的發展，為促進行業健康有序發展和電網安全穩定運行奠定了扎實的技術基礎。
|
項目 |
參數指標 |
|
|
1、信號發生器 |
||
|
脈沖波形 |
脈沖上升沿 |
（10%～90%）不應大于0.1us |
|
|
衰減時間 |
（90%～10%）不應小于100us |
|
電壓范圍 |
0-10V |
可調 |
|
信號頻率覆蓋 |
0~120MHz |
|
|
輸出阻抗 |
50Ω |
|
|
脈沖重復頻率 |
脈沖重復頻率包括25Hz~10kHz |
|
|
2、TEV耦合工裝板 |
||
|
工作頻率（MHz） |
0-200MHz |
|
|
匹配阻抗（Ω） |
電阻50Ω±1% |
|
|
工作頻帶內駐波比 |
＜1.5 |
|
|
3、高速數字示波器 |
模擬帶寬不低于100MHz |
|
|
4、平臺軟件功能 |
||
|
操作系統 |
WINXP/WIN7/WIN10 |
|
|
主要功能 |
? 頻帶測試 ? 線性度試驗 ? 穩定性試驗 ? 脈沖計數試驗 ? 報表自動生成及打印 |
|
|
使用對象 |
暫態地電壓檢測系統 |
|
