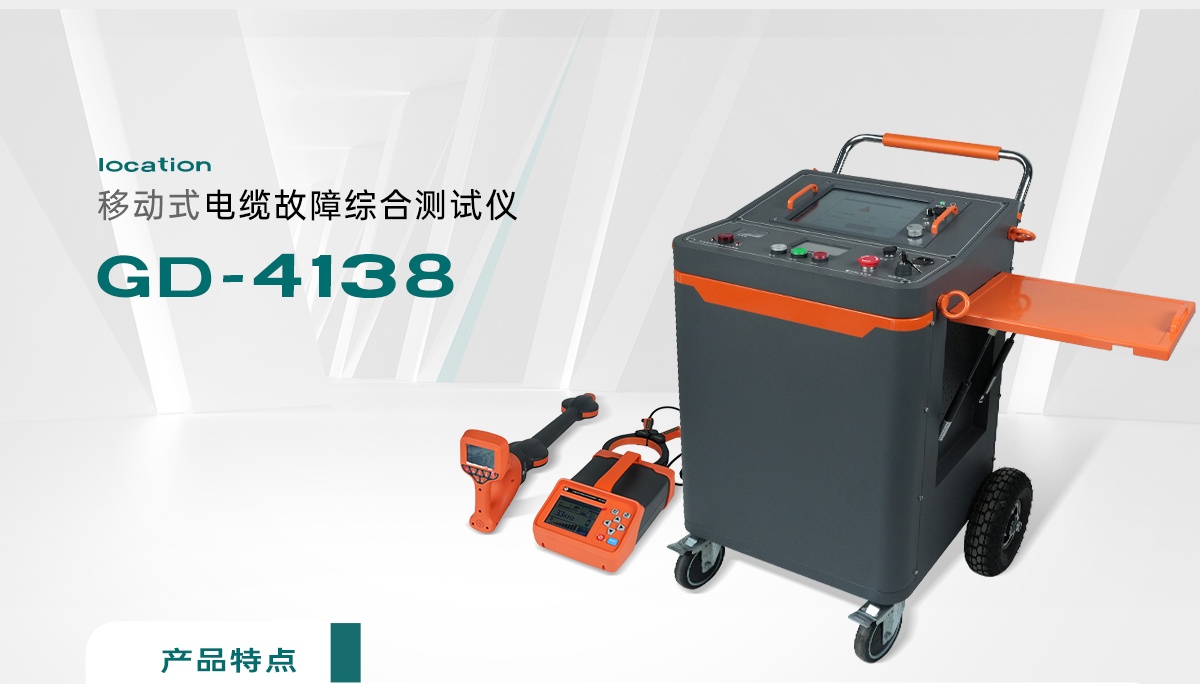

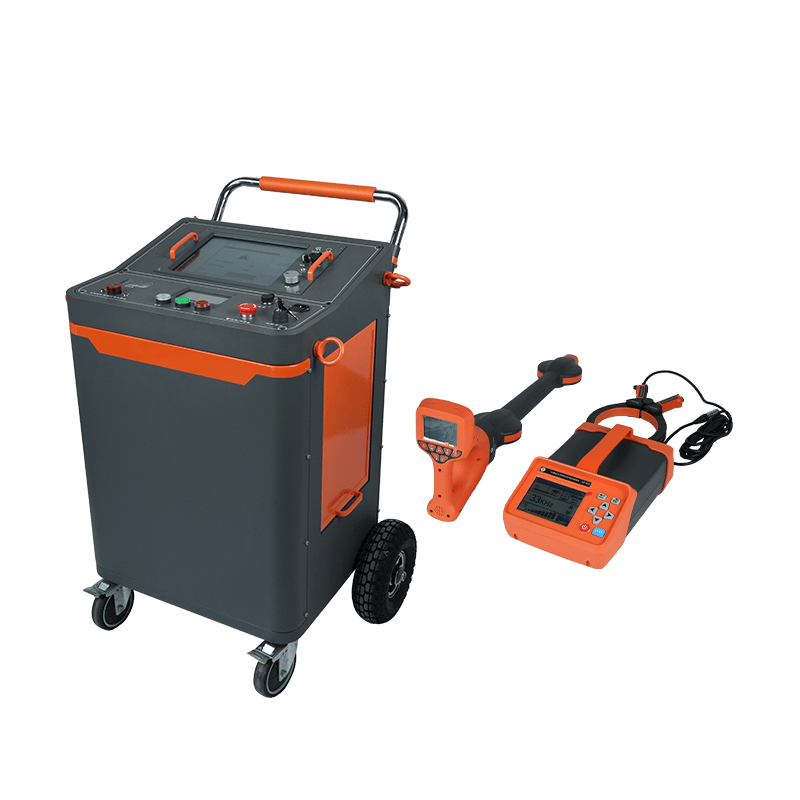

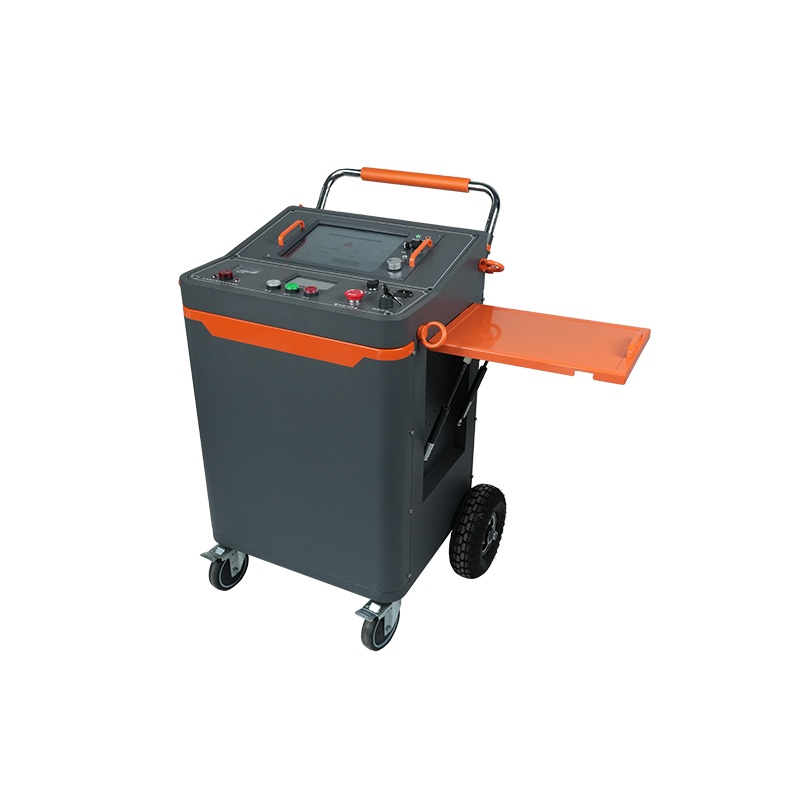

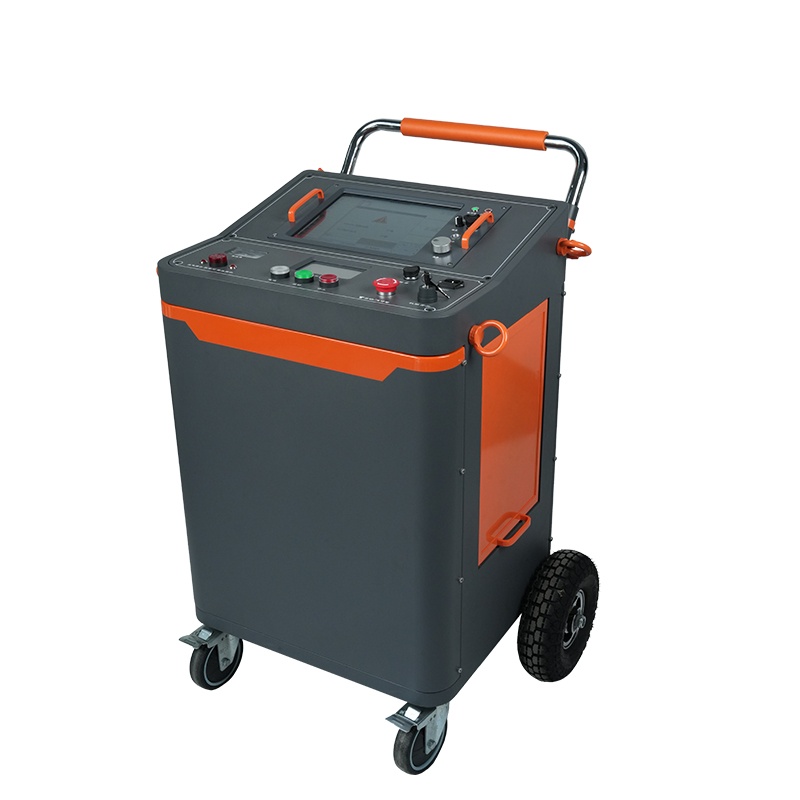

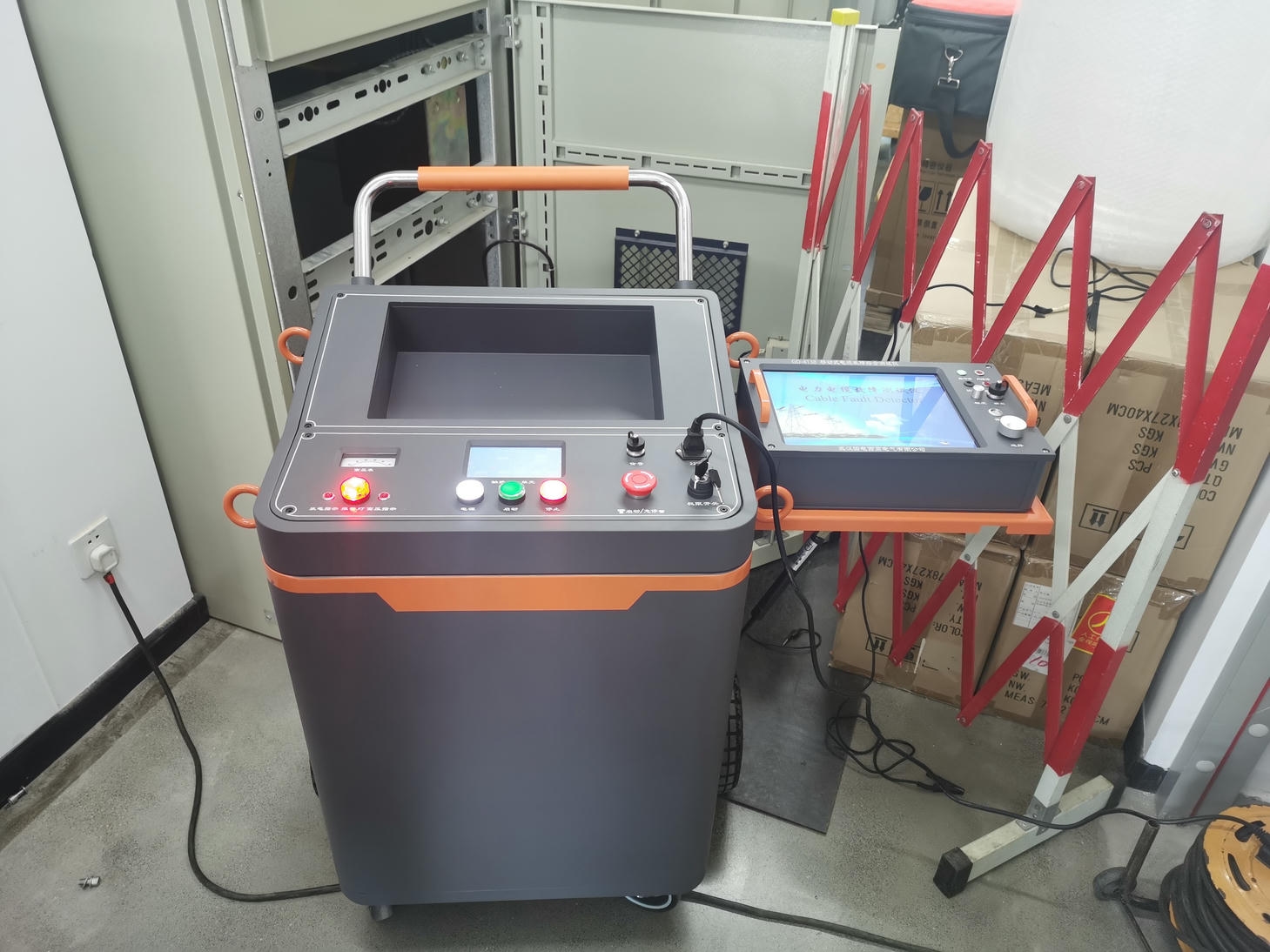

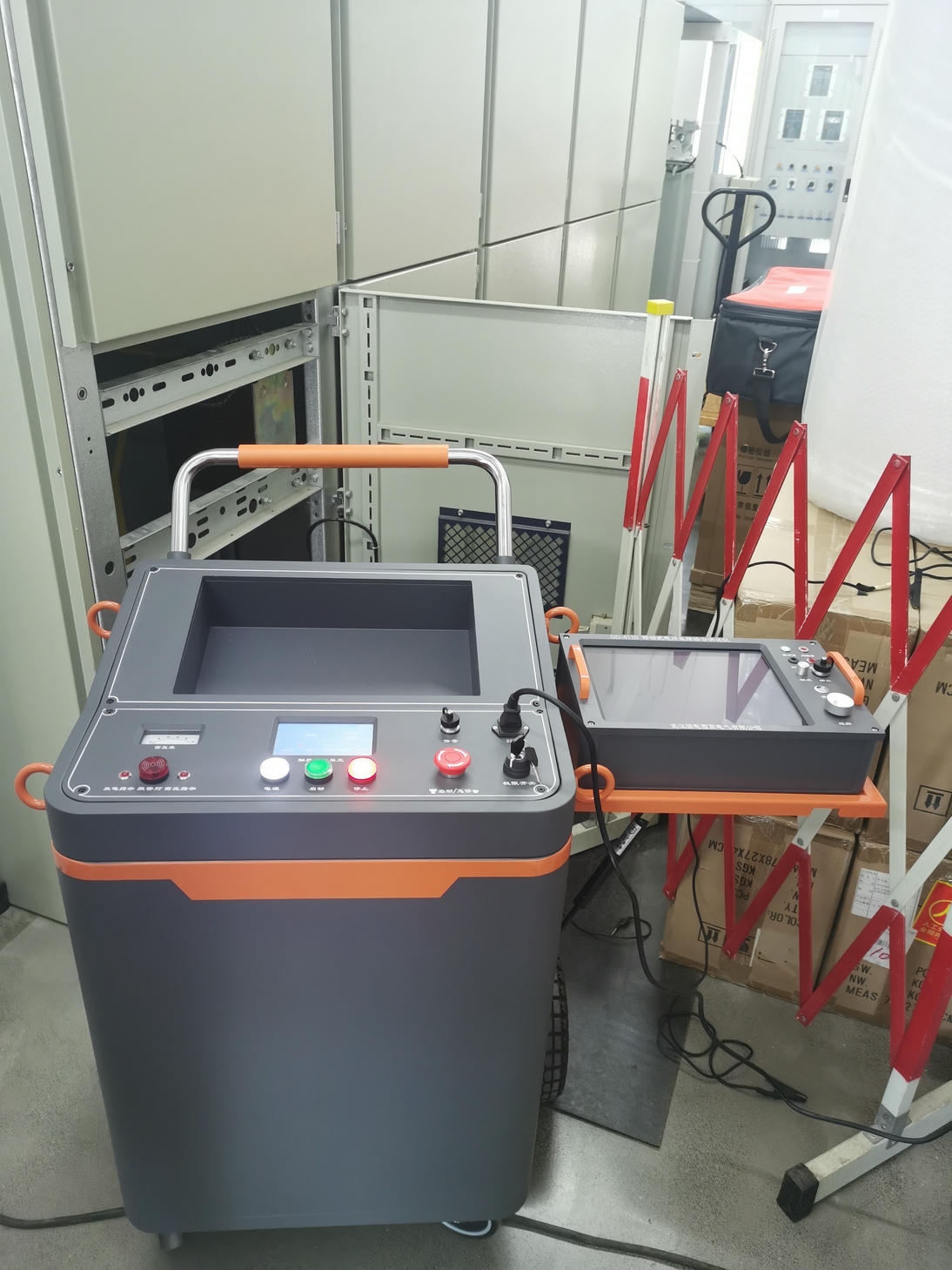

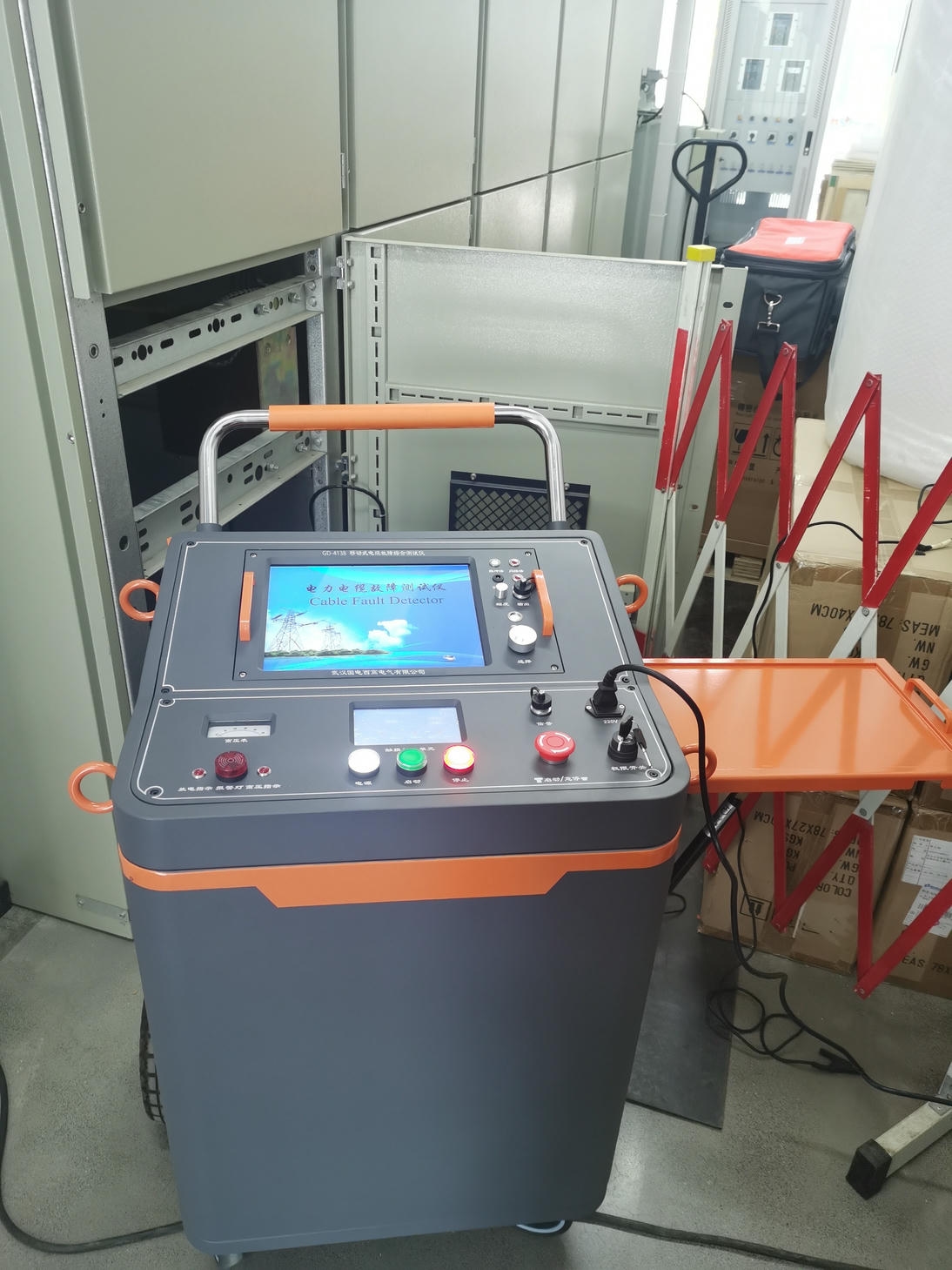

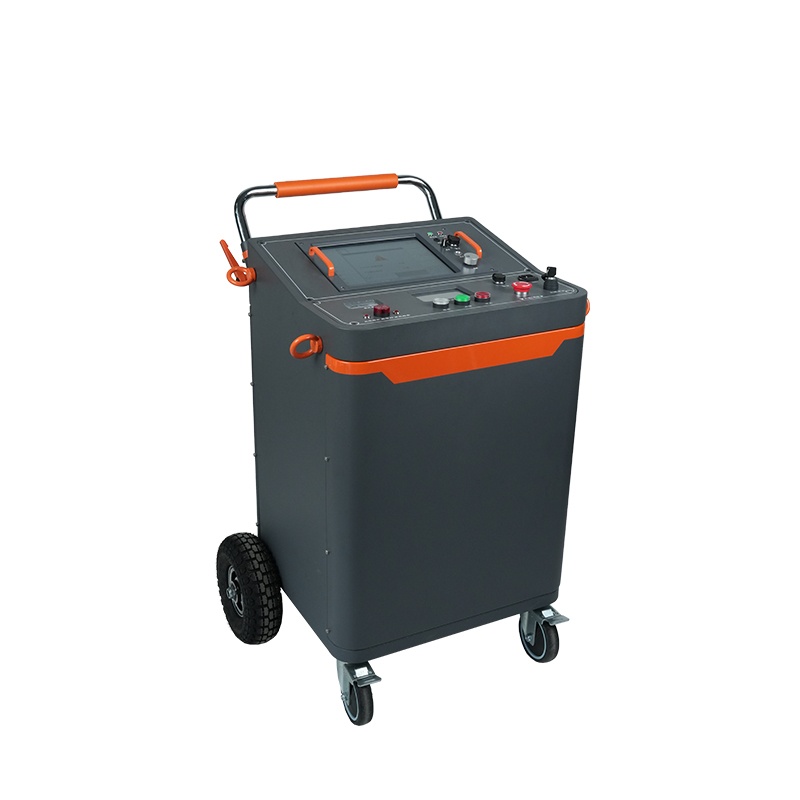

GD-4138移動式電纜故障綜合測試儀是我公司長期致力于電力電纜故障測試領域，為了迎合電力行業的快速發展，結合多方面的經驗、潛心研究，將傳統、獨立的電纜故障測試儀、一體化高頻高壓電源、多次脈沖產生器、路徑發射機、絕緣電阻測試儀等獨立單元高度集成于一體的電纜故障測試系統，該系統高壓設計緊湊安全，內置單元抗干擾性強。該系統用于電力電纜各類故障距離粗測試和路徑尋測、故障精確定點，測試軟件實現自動識別卡位讀取故障距離，真正使得電纜故障的測試擁有輕便、簡單、高效、安全等優點。為電力電纜故障的快速測試提供便利。

特點

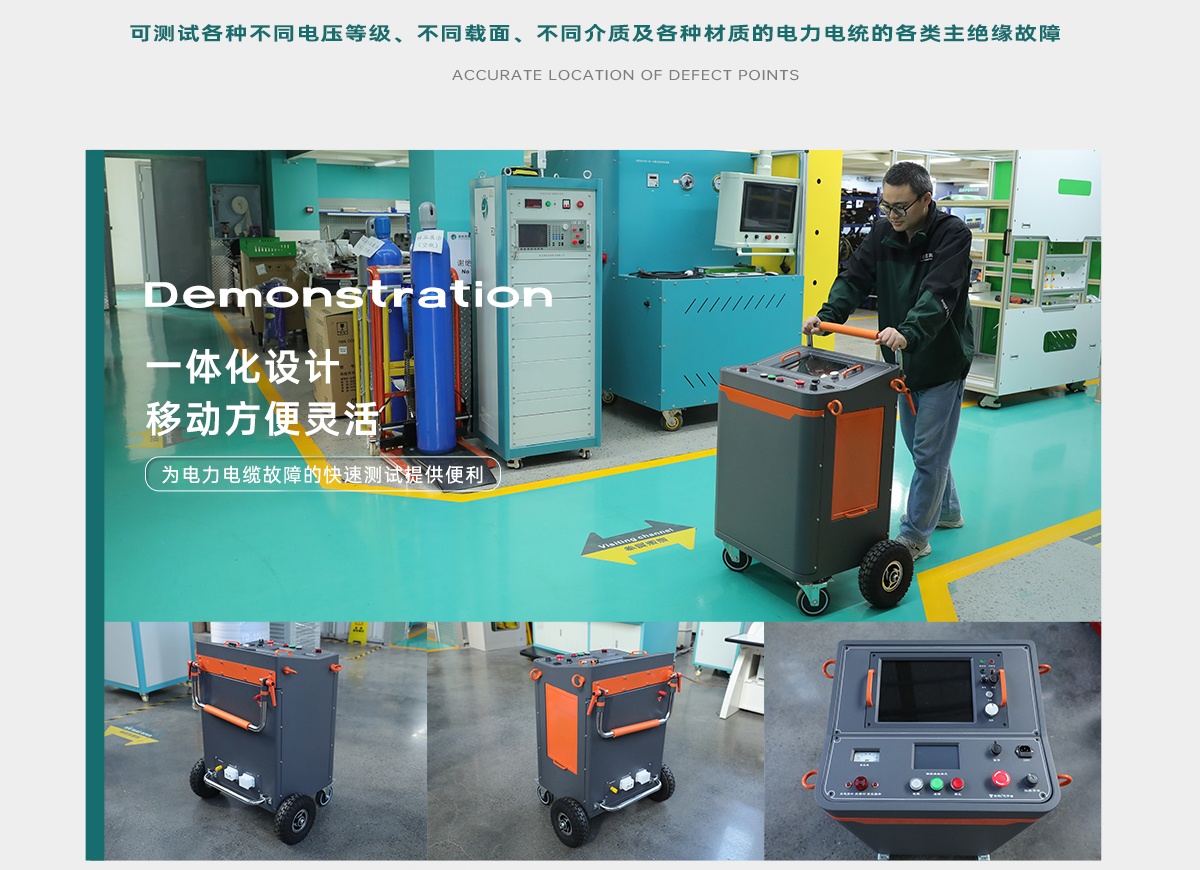

1.該系統采用一體化設計，移動方便靈活。
2.適用于380V-220kV電力電纜的各類主絕緣故障的測試。
3.高度集成故障測試、高壓電源、絕緣電阻測試、電纜路徑測試等功能。
4.故障測試單元采用工控嵌入式計算機平臺、Linux操作系統。
5.高頻高壓電源單元采用光電鼠標控制系統，體現人機交互，操作便捷、顯示簡約直觀。
6.內嵌絕緣電阻測試單元為數字式，液晶顯示屏可顯示儀器工作狀態和測試結果。
7.電纜路徑測試單元液晶顯示屏可顯示發射機、發射信號頻率和工作電壓。
8.該系統配備25m測試線，方便遠、近距離和復雜環境的電纜故障測試。

技術參數

可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類主絕緣故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
顯示方式：12.1英寸工業級液晶屏（Linux操作系統）。
存儲空間：32G電子盤。
語言：中文、英文、俄文三種語言切換

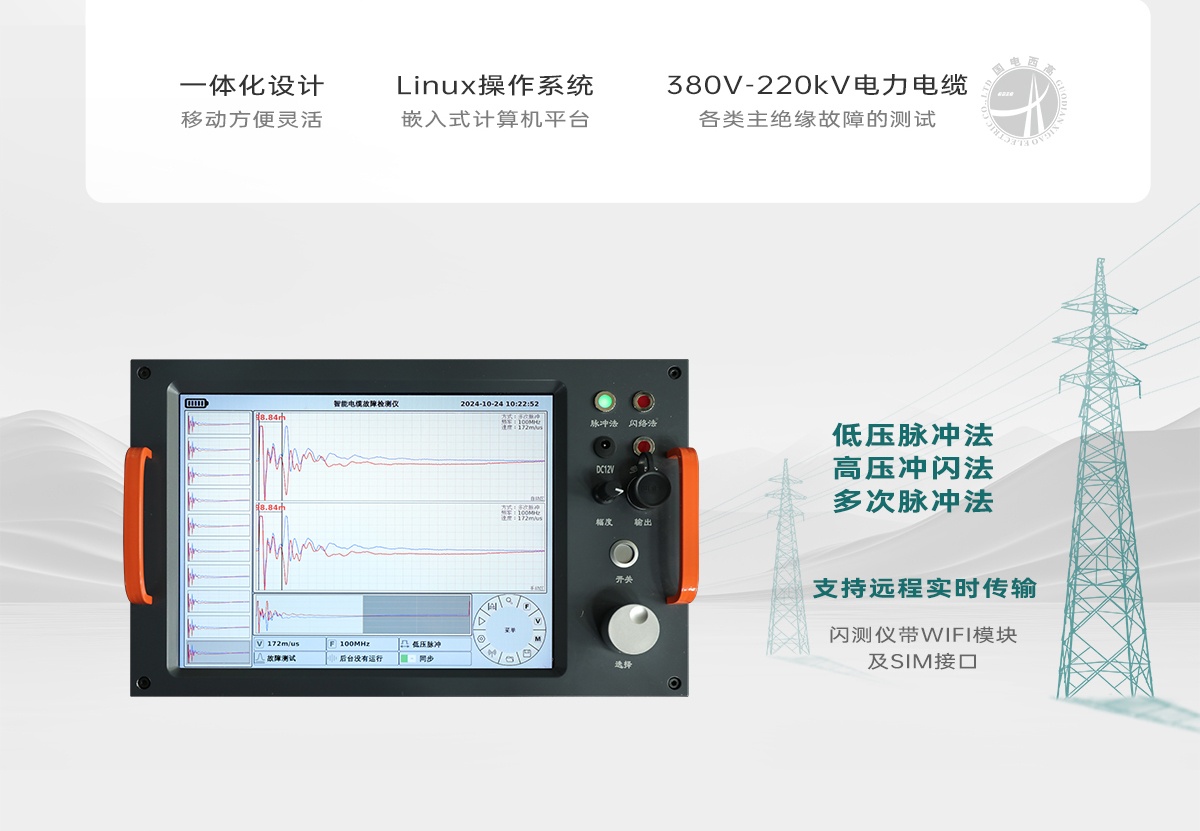

測試方法：低壓脈沖法、高壓沖閃法、多次脈沖法三種。
操作方式：觸摸屏加光電旋鈕雙操作（觸屏功能選配 ）
脈沖寬度/脈沖幅值（100ns~10μs, 120V）
增益調節（-20…+40dB）
輸出阻抗匹配（120 歐姆）
閃測儀帶WIFI模塊及SIM接口可實現測試數據遠程傳輸
測試距離：5m-100km。
最短測試距離（盲區）：5米。
精確定點誤差：±0.2m。
測試誤差：系統誤差小于±1%。
多次脈沖產生器：沖擊電壓≤40kV。
分辨率：v/（2f）米。(v:傳播速度m/μs；f:采樣頻率MHz)
采樣頻率：400MHz、200MHz、100MHz、50MHz、25MHz、12.5MHz、6.25MHz、3.125MHz。
電源與功耗：AC220V±10%，不大于15W；DC12V（7AH）不大于20W。
待機時間：可連續使用6小時左右。

高頻高壓電源單元

本單元主要用于對220kV及以下電力電纜故障測試時高阻故障波形采樣沖擊放電和故障點精確定點時做沖擊放電使用。
輸出方式：脈沖輸出、直流輸出
輸出電壓：負壓，≤32kV
工作電流：≤10A
工作模式：單次脈沖、連續脈沖、直流輸出
內置電容：4uF/32kV
放電能量：≤2048J
沖周期：4s～9s自適應
自動放電：停機自動放電
工作電源：工頻220V±10%
顯示屏幕：800×480分辨率觸摸顯示屏

超靜音智能定點儀部分

傳感器動態量程：聲音通道>104dB ，磁場通道>110 dB傳感器頻率范圍：100 Hz---1500 Hz
沖擊放電聲音放大倍數 >90dB，沖擊放電音量上限84dB(A)可以開啟或關閉
波設置：無濾波 100 Hz---1500 Hz
低通濾波：100Hz---400 Hz  帶通濾波：150Hz---600 Hz  高通濾波：200Hz---1500 Hz
液晶顯示器：高亮真彩屏，像素320 x 240  適應戶外。

現場連續工作時間：堿性可更換電池電池，方便現場使用

電纜路徑儀

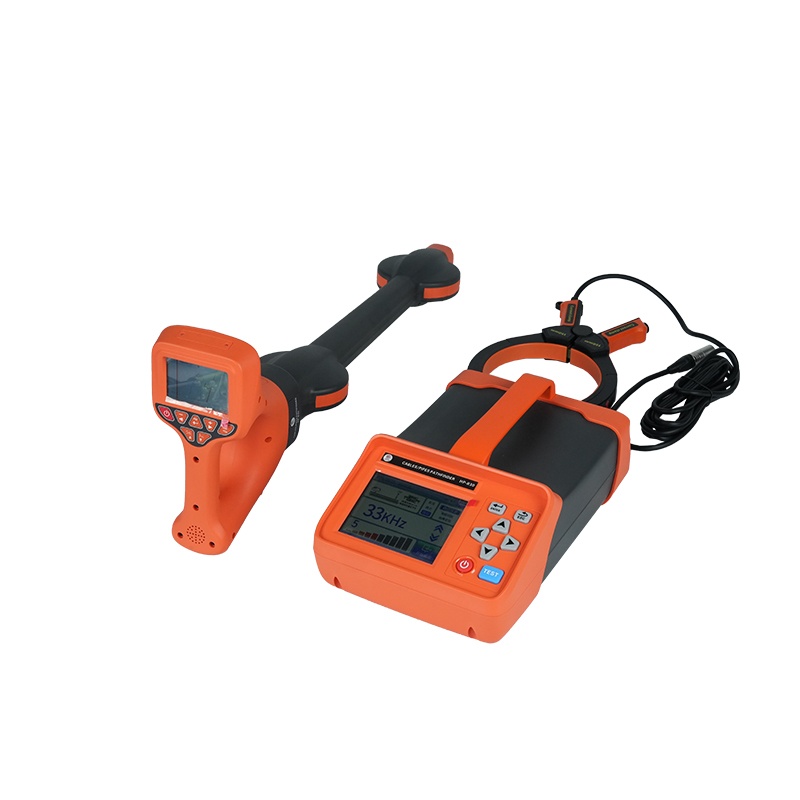

智能電纜綜合探測儀是一款綜合性能很強的路徑探測儀器。具有管線路徑探測、電纜識別、GPS測繪、接地電阻測試、絕緣電阻測試等多種功能。儀器由發射機、發射電流鉗、接收機、接收柔性電流鉗、連接測試線、聽診器等組成。

儀器具有以下特點：

多種探測模式：經典定位模式，導線巡航模式，信號曲線模式；
經典定位模式：羅盤、方向和信號幅值顯示，直觀顯示管線左右方向。
導線巡航模式：360°全方位管線路徑指示，連續顯示深度、電流和管線相對位置。界面簡潔直觀，無需經驗即可進行操作
信號曲線模式：可顯示歷史信號強度曲線，通過觀察不同位置信號強度曲線的變化，尋找線纜位置。
GPS測繪功能：用戶可通過安卓APP測量、管理及查看接收機測繪的地下管線地理坐標，通過觀察地下管線路徑導向圖，可查看地下線纜的埋線方向。
電流方向判定（部分頻率），可通過標定電流方向，排除鄰線干擾，防止跟蹤錯誤。
內置掃頻測試功能，用戶可通過掃頻結果選擇合適的信號頻率進行管線測量，避免同頻干擾。
全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻和諧波干擾。
多種探測頻率：12種主動探測頻率和4種被動探測頻率。
發射機多種信號輸出方式：直連輸出、卡鉗耦合、感應法。
發射機數字放大功率輸出，全自動阻抗匹配，全自動保護。
儀器下方內置高亮照明燈，方便夜間作業。
