一、定子絕緣電阻的測量

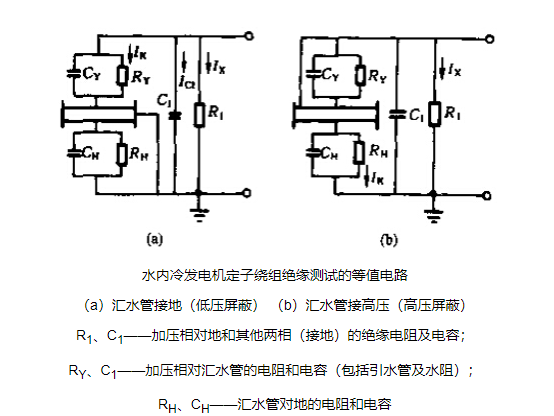

在通水或不通水時，為了測得真正的水內冷定子繞組絕緣電阻R1（即Ri），必須將匯水管接至兆歐表的屏蔽端子上（如下圖將Ry或RH屏蔽）。
通水測量時，由于兆歐表要供給較大的流經水中的電流，需要有足夠容量的兆歐表，且能補償水路中直流極化電勢對測量的影響和防止測試完畢時試品電容對并聯水阻放電而損壞表頭。
測試方法及判斷標準與一般空冷發電機相同。
在吹水后或新安裝未充水時，可用普通兆歐表進行絕緣電阻和吸收比的測量。
二、轉子絕緣電阻的測量
測量轉子絕緣電阻時，由于無法采用屏蔽，將水電阻排除，因而在通水時，是連同水電阻一起測量的。其電阻值較低，一般在5kΩ左右，如果水質不良可能低到2kΩ。通水時可用萬用表進行測量。未通水時的測量與一般空冷電機一樣，同樣能滿足1MΩ/kV的要求。
