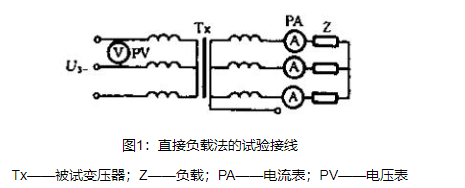

變壓器的溫升試驗采用直接負載法時，在被試變壓器的二次側接以適當負載（如電爐、水阻、電感或電容器等），在一次側施加額定電壓，然后調節負載，使負載電流等于額定電流，其接線如圖1所示。

　　當周圍的氣溫為20±5℃，或冷卻水人口溫度為20~25℃時，允許以額定電流為試驗條件，而不再加以校正。此時施加在一次側的電壓必須等于所在分接頭的額定電壓，偏差應不超過±2%。

　　直接負載法的試驗工況與運行條件一致，其測量結果準確，可靠，有條件時應盡量采用這種方法。但因該試驗所需的電源容量要大于被試品的容量，并且不易找到適當?shù)呢?fù)載，故較適用于小容量變壓器及干式變壓器的溫升試驗，現場試驗時可選用下列幾種方法。

　　1.用水阻做負載

　　根據負載的大小，設計容積不同的水池，在池中懸掛可以調節距離的極板，通過調節極間距離以調節負載，必要時水中可加些鹽。用這種方法對變流變壓器連同整流器一起的“整機”進行溫升試驗是很好的。

　　2.用移圈調壓器做負載

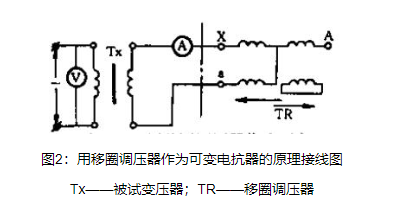

　　移圈調壓器只要改變其使用方法和接線，它就能變成一個無級變阻的可變電抗器，這是一個理想的負載。下面就以單相移圈詞壓器為例說明其使用方法。用移圈調壓器做可變電抗器的原理接線圖見圖2。

　　圖中，在試品的負載側與移圈調壓器的二次側相連接，當動圈上下移動時，它的阻抗就相應地變化，成為一個可變電抗器。

　　當三相移圈調壓器作為單相負載時，可根據負載的電壓和電流，適當?shù)剡x用兩相并聯和三相并聯的接法。當然，三單元組成的單相移圈調壓器也可以改做三相使用。
