根據相關標磚規定，110KV以上變壓器局部放電量應控制在500pC一下。但在實際運行中，變壓器即使出現5000pC左右的放電也可以照常運行，因此，利用在線監測設備進行絕緣變壓器的絕緣故障監測報警，可以有效地起到保護變壓器的作用。

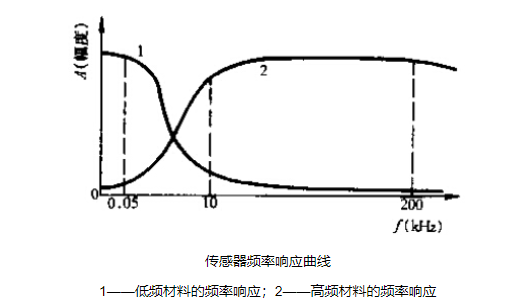

　　由于電信號是通過羅氏線圈耦合取得的，因此落實線圈只需在設備接地末端串入即可。它不影響設備的正常運行及保護。為了同時能在檢測阻抗上得到工頻信號及局部放電高頻信號，設計檢測阻抗時選用兩種材料，使其能保證頻率特性，傳感器頻率響應曲線，見下圖。

　　在變壓器鐵芯引出端串入羅氏線圈獲得局部放電脈沖信號有較多的優點，首先，鐵芯對高、低壓繞組有較大的電容，因此，不管局部放電信號是產生于高壓或低壓繞組，在鐵芯取樣點都有較好的響應。另外，還有利于抑制干擾，因為它與變壓器箱殼接地線和高壓繞組中性點引線上獲得的信號波形很相近，采用平衡抑制干擾有較好效果。在實際應用中，由于變壓器箱體通過鐵軌等多處接地，從一個接地點獲得的信號較弱，因此，一般可采用中性點作為平衡匹配信號。

　　當變壓器鐵芯絕緣出現故障時，往往初期為局部放電信號，后導致兩點接地，形成工頻短路電流信號，在信號處理單元宜將工頻和高頻信號分離。當工頻電流信號的幅值及時間達到設定閥值時，測試儀器自動記錄該數值，并發出工頻報警信號。同樣，當高頻信號的幅值和周期脈沖個數達到設定的閾值及脈沖波形滿足脈寬和頻度條件時，儀器自動發出高頻報警信號。
