在電力系統中，雷電擊中架空線路導線或戶外變電站將產生雷電過電壓，其波形變化范圍是很大的。為了模擬這種暫態電壓，以研究和考驗電氣設備的絕緣強度，世界各國標準和國際標準都把沖擊電壓定義為一種單極性波形。現在包括我國在內的世界各國均采用國際電工委員會(IEC)標準中定義的沖擊電壓波形作為自己的標準沖擊電壓波形。

　　國家標準GB/TJ6927.1-1997《高電壓試驗技術第一部分一般試驗要求》將雷電沖擊電壓波形分為標準雷電沖擊（全波）、標準雷電沖擊截波特殊雷電沖擊。

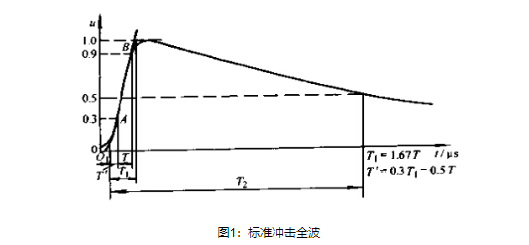

　　全波是具有一定極性的非周期性脈沖電壓波，其波前部分的電壓上升很快，到達峰值后再緩慢地降到零，如圖1所示。

　　截波是指雷電沖擊電壓全波在經過一段時延（幾微秒）后被外間隙截?cái)嗟牟ㄐ危鶕?jù)截?cái)鄷r(shí)延的長短，截波分為波前截?cái)嗪筒ㄎ步財唷０凑諊?guó)標(GB/T16927.1-1997)的規定，標準雷電沖擊電壓全波是指波前時間T1為1.2μs，視在半峰值時間T2為50μs的雷電沖擊全波。考慮實際的沖擊電壓波形中，起始部分通常不宜區分，峰值附近波形比較平滑，標準中用峰值電壓Um的0.3、0.5及0.9等數值來確定沖擊波形的實際參數（如圖1所示）。標準雷電截波是指標準雷電沖擊波經過2~6μs被外間隙截?cái)嗟牟ㄐ危瑳_擊截波可用截?cái)鄷r(shí)間Te截?cái)鄷r(shí)刻Tj，截波峰值Ue，截?cái)鄷r(shí)刻電壓Uj，電壓過零系數U2/Ue等參數來表征。

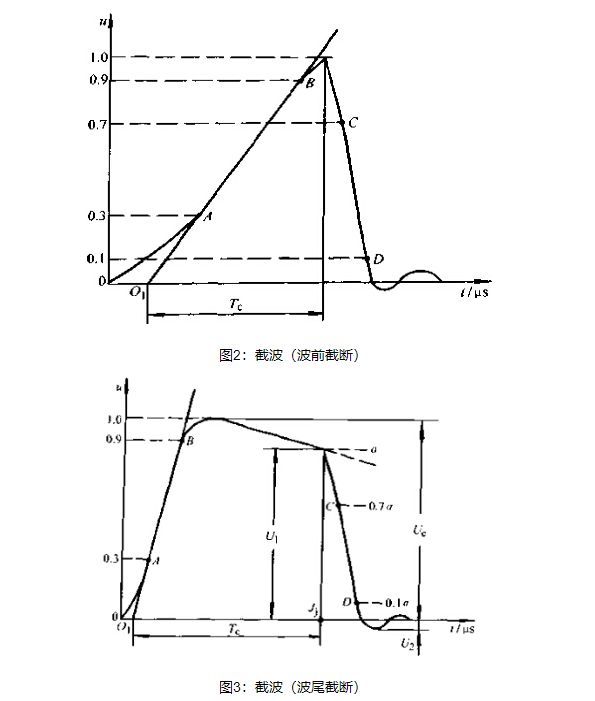

　　如圖2和圖3所示。表1列出了雷電沖擊電壓標準波形參數和容許偏差(CB/T169271-1997)。
