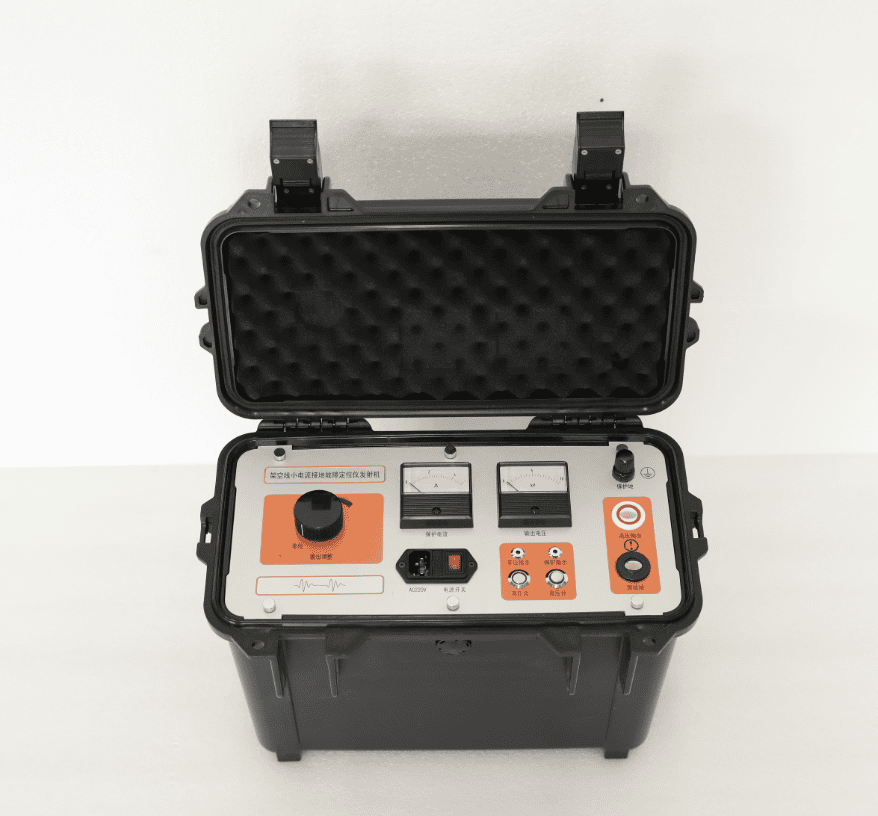

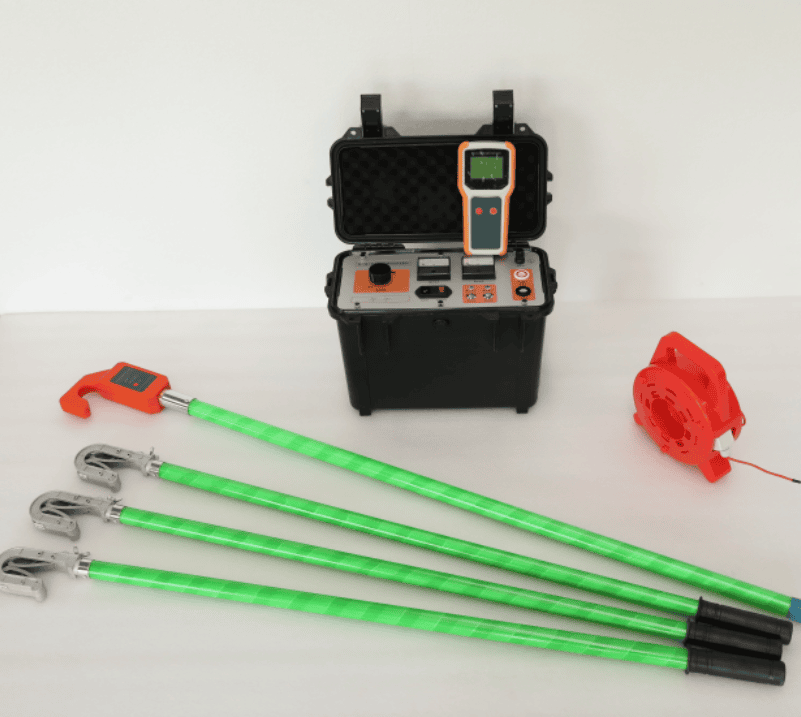

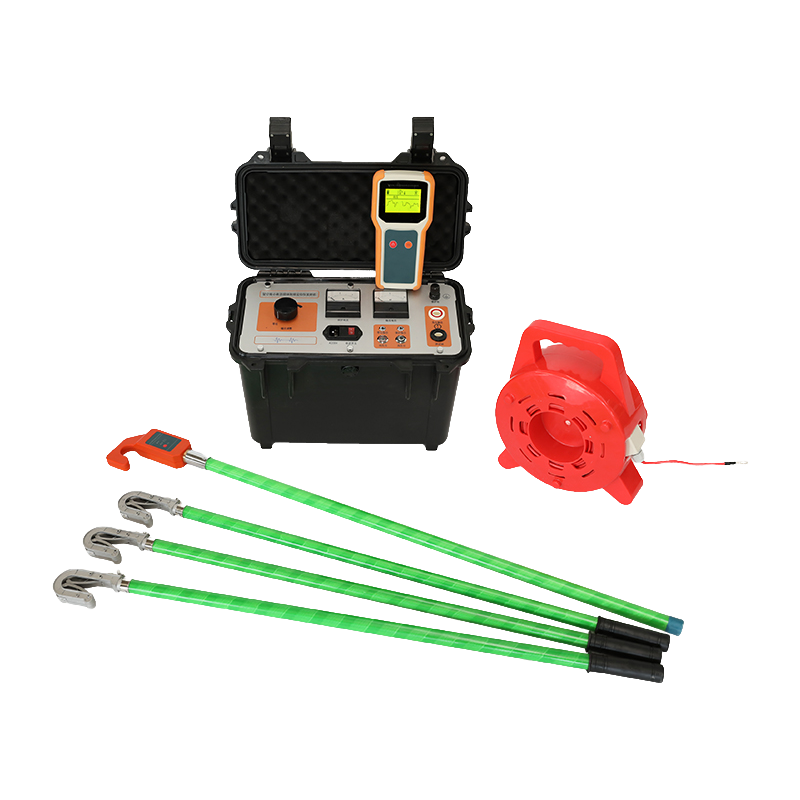

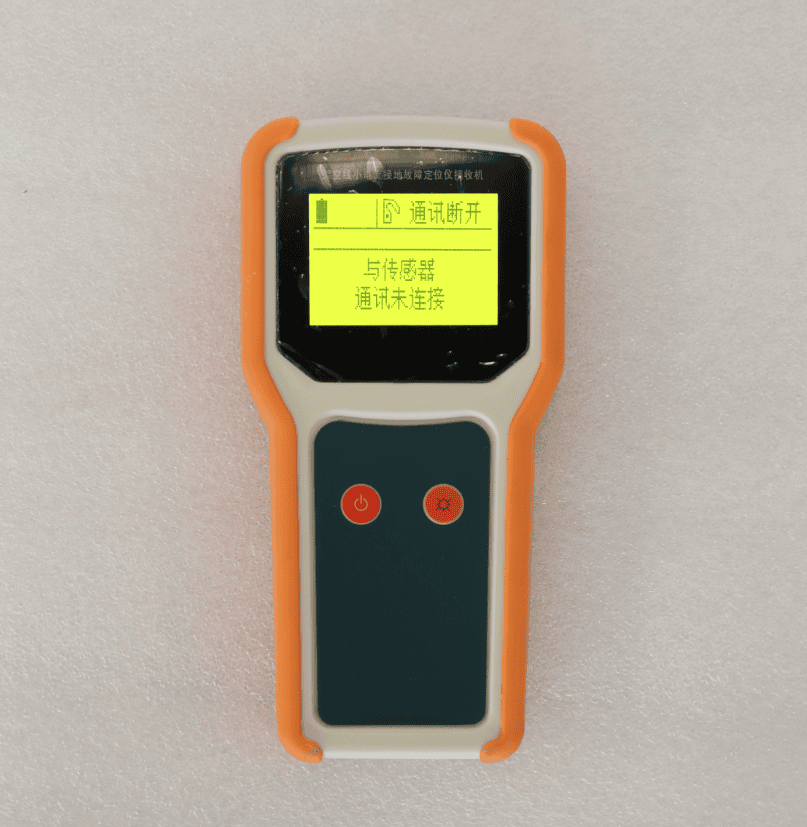

GDXG-F是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、傳感器、接收機及附件組成。在故障線路停運后，由發射機向線路施加超低頻高壓信號使故障重現，在線路沿途用絕緣桿將傳感器掛在線路上檢測信號，并通過無線方式向地面上的接收機傳輸數據，接收機顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可先進行粗略分段，再精確定點，從而快速確定故障位置。
|
定位精度 |
0.2 米 |
|
|
發射機輸出特性 |
輸出頻率 |
1Hz |
|
開路電壓 |
基波有效值 0~2800V ，（脈動直流，峰值 8kV ，相當于 10kV 線路的相電壓峰值） |
|
|
短路電流 |
基波有效值 0~35mA （脈動直流，峰值 100mA ） |
|
|
傳感器與接收機的無線通訊距離 |
不小于 30m |
|
|
發射機電源 |
AC 220V 市電，可接發電機（輸出功率 ≥1500W ） |
|
|
發射機功率 |
最高功率 900W |
|
|
傳感器電源 |
3 節 7 號堿性干電池 |
|
|
接收機電源 |
5 節 5 號堿性干電池 |
|
|
使用條件 |
溫度 :-10℃ － 40℃ ，濕度 5-90 ％ RH ，海拔 <4500m |
|
