變壓器感應耐壓和局部放電是對35kv及以上電壓等級的主變進行的試驗項目，電力交接試驗標準中規定，110kv電力變壓器對絕緣油懷疑時應做局部放電試驗，220kv系統的電力變壓器應在新裝時進行現場的連同套管的感應耐壓和局部放電試驗。

　　局部放電和感應耐壓測量設備

　　對電力變壓進行感應耐壓和局部放電檢測對電力試驗設備的要求是非常高的，需要提供無局放試驗電源、無局放試驗發生器、無局放測試儀，以及檢測和校準用的相關測試單元。

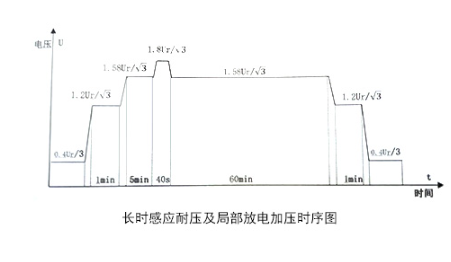

　　局部放電和感應耐壓順序和時間關系

　　結合上圖說明數據過程

　　（1）在電壓小于0.4Ur/√3時電壓下接通電源；

　　（2）在電壓上升至上升到0.4Ur/√3時，進行背景PD測量并記錄；

　　（3）試驗電壓升至1.2Ur/√3保持至少1分鐘，進行穩定的PD測量，并記錄局部放電量；

　　（4）試驗電壓升至1.58Ur/√3時，保持5分鐘，進行PD測量，并記錄局部放電量；

　　（5）試驗電壓升至1.8Ur/√3時，保持（120*50/f）=40S，之后立即不間斷將至測試電壓1.58Ur/√3，測量并記錄PD水平；

　　（6）保持測量電壓為1.58Ur/√3至少1小時，每隔5分鐘記錄PD水平；

　　（7）試驗電壓將至1.2Ur/√3，持續至少1分鐘，測量穩定的PD值；（8）電壓將至0.4Ur/√3進行背景PD測量并記錄；

　　（9）電壓將至0.4Ur/√3以下，切斷電源，試驗結束。

　　注意事項

　　試驗之前先要將分接檔位調整到9b檔位，并做好現場的安全隔離措施，變壓器主體電力互感器，末屏都要做相應的處理。

我公司自主研發生產的 GD-610A超聲波局部放電巡檢儀巡檢儀采用精密高頻超聲傳感器，收集并遴選110kV及以下電力設備局部放電時發出的特征聲波，通過濾波對比，實現對缺陷的定位及判斷。并可將采集到的實時數據同步到云端，真正實現前端檢測，后方查看分析。
適用于檢測變電站內或輸配電線路上的各類刀閘、開關柜、絕緣子、變壓器、避雷器、電纜接頭、金具等非密閉電氣設備的局部放電。
