電壓互感器（PT）的變比是初級電壓和次級電壓的匝數比。施加初級電壓時，次級電壓根據變比轉換成低壓，便于測量和電能計量。

　　在110kV及以上電壓等級的中性點直接接地系統中，常用的電壓互感器（PT）有兩個次級繞組：主次級繞組和輔助（開三角）次級繞組，額定相位主次級繞組電壓為100/31/2V，輔助（開三角）次級繞組額定相電壓為100V。電壓互感器（PT）變比Ku（Un/31/2）/（100/31/2）（Un為一次系統的額定電壓）。

　　在電壓等級為35kV及以下的中性點間接接地系統中，常用的電壓互感器（PT）也有兩個次級繞組，其中主次級繞組的額定相電壓為100/31/2V，輔助（開三角）二次繞組的額定相電壓為100/3V。電壓互感器(PT)變比Ku為(Un/31/2)/(100/31/2)/(100/3)。如果選擇較小的電流互感器（CT）的變比有什么影響。

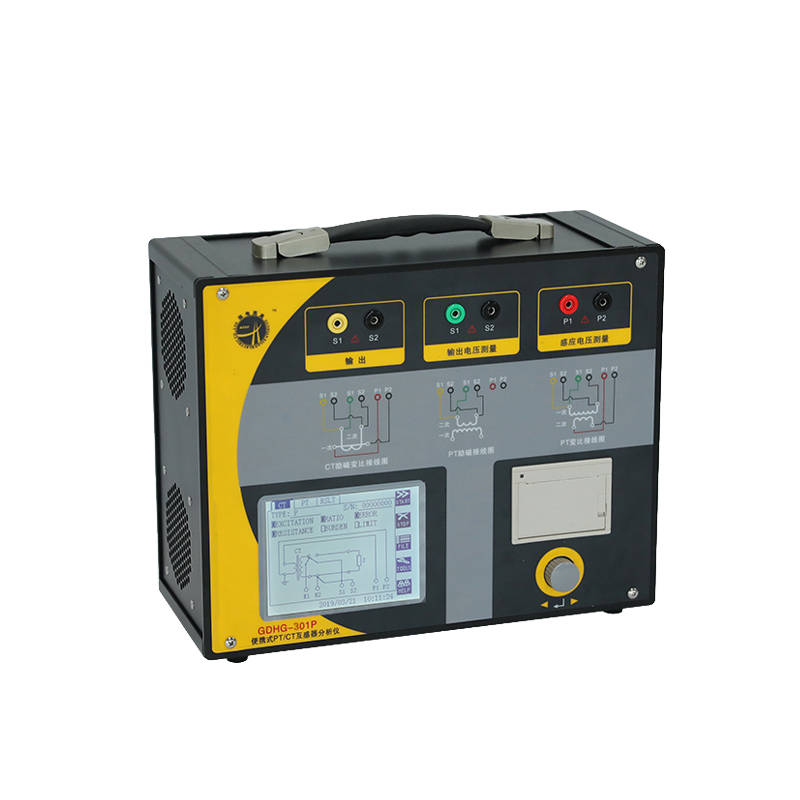

國電西高GDHG-301P便攜式PT-CT互感器測試儀

　　在實際工作中電能計量裝置如果出現電流互感器和電能表選用不當，會給供電造成很大損失。在做測試的時候，如果選擇較小的電流互感器（CT）的變比有什么影響，由于負載增大，計量裝置無法求證一個準確系數，增大電量損失。

　　這沒有很大的影響。雖然額定電流在額定數據方面超過了CT的一次額定電流，但從實際的運行匝數比n來看，變壓器一般不會滿載運行，有時會達到額定功率的60~70%。所以電流互感器（CT）一般不滿載或過載時工作。但是，如果變壓器一直滿負荷工作，就會影響CT和電能表的測量精度。

　　較大的電流互感器（CT）匝數比對測量有影響嗎？這取決于它有多大。

　　首先，通用變壓器在其額定電流的12%~90%范圍內可以保證線性度，精度很高。所以，大多數時候在選擇變壓器的時候，會適當?shù)拇笠恍?

　　其次，匝數比測試儀在一定范圍內也有很好的精度。一般的選擇是：理想的是將工作電流保持在其額定電流的30%～75%左右。如果變壓器匝數比太大，流過測試儀的電流太小，測試速度就會變慢。因此，電流互感器（CT）的匝數比過大或過小都會對測量產生不利影響。

　　電壓互感器（PT）的變壓器匝數比選擇

　　電壓互感器（PT）的變比是初級電壓和次級電壓的匝數比。施加初級電壓時，次級電壓根據變比轉換成低壓，便于測量和電能計量

　　在110kV及以上電壓等級的中性點直接接地系統中，常用的電壓互感器（PT）有兩個次級繞組：主次級繞組和輔助（開三角）次級繞組，額定相位主次級繞組電壓為100/31/2V，輔助（開三角）次級繞組額定相電壓為100V。電壓互感器（PT）變比Ku（Un/31/2）/（100/31/2）（Un為一次系統的額定電壓）。

　　在電壓等級為35kV及以下的中性點間接接地系統中，常用的電壓互感器（PT）也有兩個次級繞組，其中主次級繞組的額定相電壓為100/31/2V，輔助（開三角）二次繞組的額定相電壓為100/3V。電壓互感器(PT)變比Ku為(Un/31/2)/(100/31/2)/(100/3)。
