規定了額定持續中性點電流且帶有二次繞組的接地變壓器。

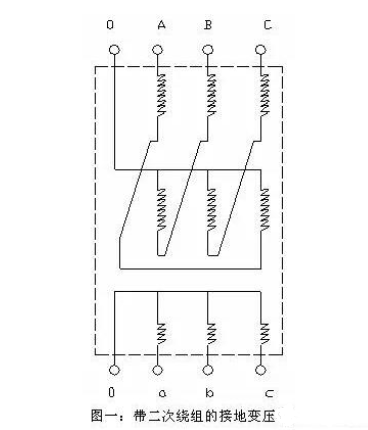

如圖所示，該類接地變壓器在用戶在采購時根據系統的三相負荷的情況估算了中性點的電位偏移，并結合采用的中性點接地方式給出了額定持續中性點電流的數值，要求接地變壓器在該持續電流下正常運行。
另外考慮到變電所所用電源的要求，增加了二次繞組，在系統正常情況下接地變壓器的運行方式主要包括三相負荷平衡中性點不發生偏移的正常狀態、三相負荷不平衡的中性點偏移狀態，二次側帶額定負載的狀態。
三相負荷平衡的正常狀態下，接地變系統中性點電位接近于地電位，一次繞組中僅流過很小的勵磁電流，接地變壓器所產生的損耗為鐵芯的損耗和很小的一次繞組直阻損耗，在這種情況下僅鐵損使溫升升高，繞組對油的溫升幾乎等于零。
如果系統三相負荷不平衡導致中性點電位發生偏移，該電位的存在將在接地回路中產生一個持續的零序電流，該電流將在的接地變壓器一次繞組中產生電阻損耗以及零序磁通在器身中產生的附加損耗，如果接地變壓器二次側帶有負載，還需要在以上兩種運行狀態的同時考慮低壓側負載電流在二次繞組中產生的直阻損耗和附加損耗對繞組和變壓器油溫升的影響。
以上運行形式中正常狀態和中性點偏移狀態不會同時出現，二次側帶負載狀態可能與任意狀態進行疊加，因此溫升試驗要考慮以上各種組合中最嚴酷的組合。
