鉗形接地電阻表是在有多點接地的條件下無需斷開接地引下線和輔助電極快速測量設備與大地之間電阻值，最大測量接地電阻范圍1000Ω，最小分辨率0.001Ω，結合實際情況和選型規格，鉗形接地電阻表還可測量電流，泄漏電流和中性線電流，廣泛用于電力、電信、氣象、油田、建筑及工業電氣設備的接地電阻測量。

國電西高GDCR2000G鉗形接地電阻測試儀

1.鉗形接地電阻表測量原理
鉗形接地電阻表的原理是充分利用“歐姆定律”并且必須與大地構成測量回路，鉗口由電壓線圈及電流線圈組成，電壓線圈提供激勵信號，并在被測回路上感應一個電動勢E，在電勢E的作用下將在被測回路產生電流I，通過計算R=E/I可得到被測的電阻。
2.鉗形接地電阻表測量方法
鉗形接地電阻測量方法很簡單，先按下儀器面板上的“ON/OFF”開機，等待5S儀器自檢，自檢完畢將儀器配的5.1Ω標準電阻卡入鉗口中，如果顯示電阻值與標準電阻值相同，說明鉗形接地電阻表功能正常，然后在進行實物測試。

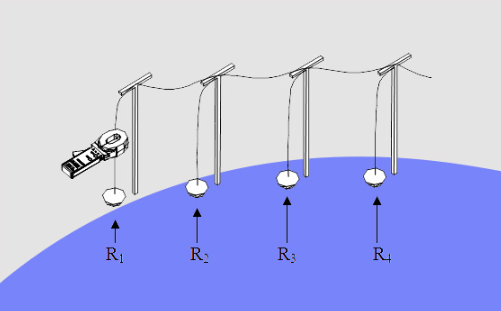

實物測試只需要將鉗口卡入接地扁鐵或者接地引線中，如下圖所示：

3.測量注意事項
鉗形接地電阻表只適用于多點接地的情形使用，例如：輸電系統桿塔接地、通信電纜接地系統、建筑物等，如果現場只有一個接地點又想用多點的測量方法，可采用“二點法”，也就是在獨立接地體較近的位置增加一個輔助接地點，并且將其連接起來在測量。
