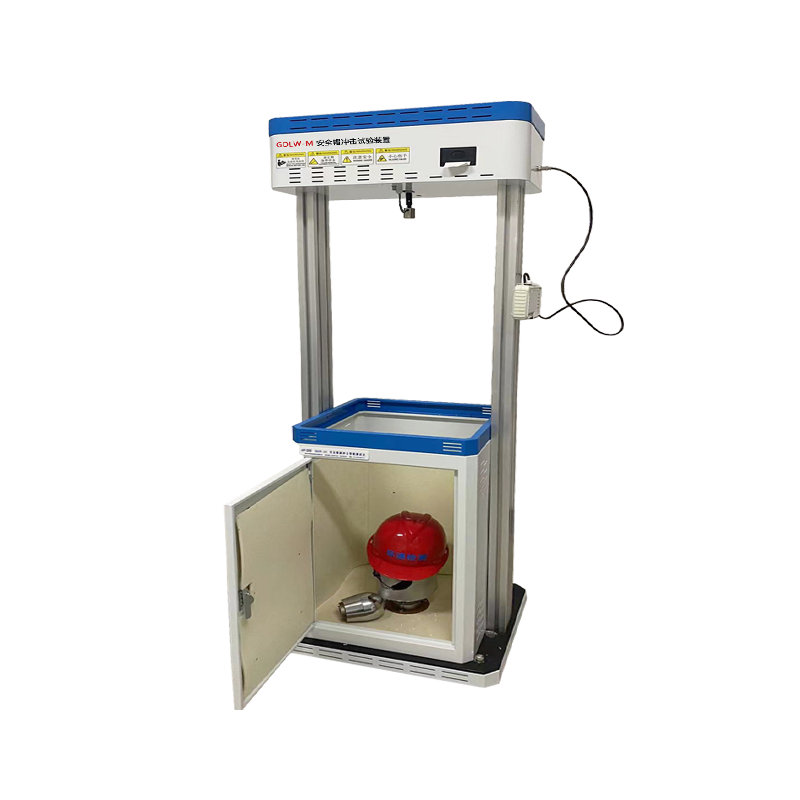

根據GB/T2812-2006、GB2811-2019生產，GDLW-M安全帽沖擊試驗裝置主要用于測試安全帽的沖擊吸收性能和安全帽穿刺性能。廣泛應用于特種勞動防護用品監督檢驗站、建筑科學研究院、建筑工程質量檢測站、電力部門以及安全帽生產企業。

主機結構
1、設備主體結構采用2根80*40的歐標鋁合金型材，外形美觀，確保設備的穩定性和可靠性。
2、防護網采用定制防護板結構，防護板四周配有緩沖條層，性能優于單獨的防護網結構。
3、底座采用10mm厚的45#整體制成，具有抗沖擊強度，并且可以牢固安裝力傳感器。
4、錘頭吸合裝置采用萬向結構，確保落錘軸線和傳感器軸線重合，落錘下落點為安全帽中心。
5、吸合釋放點垂直升降，電動調節測試高度。
6、配備1#、2#鎂鋁合金頭模各1個，頭模可修復；試驗用沖擊錘、穿刺錐各1個。
7、采用自由落體形式，真實的模擬實際使用的現場，避免了帶導軌或帶導向落體的進行復雜的速度補償，保證了測試的準確性。
8、配置紅外激光定位系統，可以定位安全帽中心，確保錘頭下落點位安全帽中心。
9、配置微型打印機，試驗數據可打印。

產品參數

2、穿刺錘：材質45#鋼，質量為3-3.05kg；穿刺部分錐角為60°；錐尖半徑0.5mm，長度40mm，最大直徑28mm，硬度HRC45。

3、傳感器：動態力傳感器，量程0-20000N，頻率不低于5KHZ，精度2.5%。

4、數據系統：采樣頻率20kHz，采樣時間50ms，采集下限500N，精確到1N。

4、沖擊高度：1000mm±10mm電動調節。

5、測試頭模：質量5.0±0.1kg。高度250mm，鋁鎂合金材料，受撞擊后可修復。
