· 通過對容性設備的泄漏電流、等值電容、介質損耗進行實時在線監測，可實現對高壓電氣設備的絕緣狀況進行實時監測

本裝置技術參數完全滿足或優于以下國家、企業標準和規定：

《變電設備在線監測裝置檢驗規范第1部分：通用檢驗規范》Q/GDW540.1-2010

《變電設備在線監測裝置檢驗規范第3部分：電容型設備及金屬氧化物避雷器絕緣在線監測裝置》Q/GDW540.3-2010

系統結構

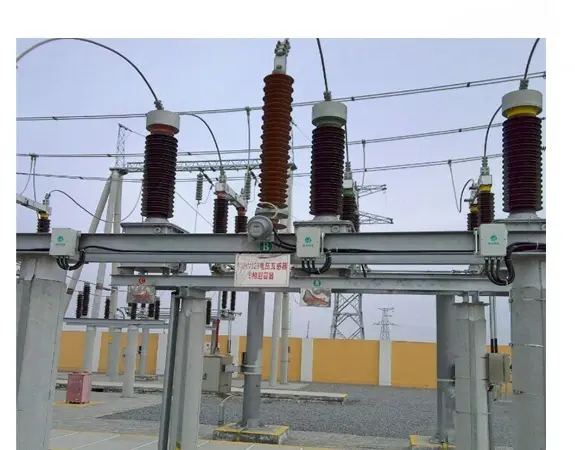

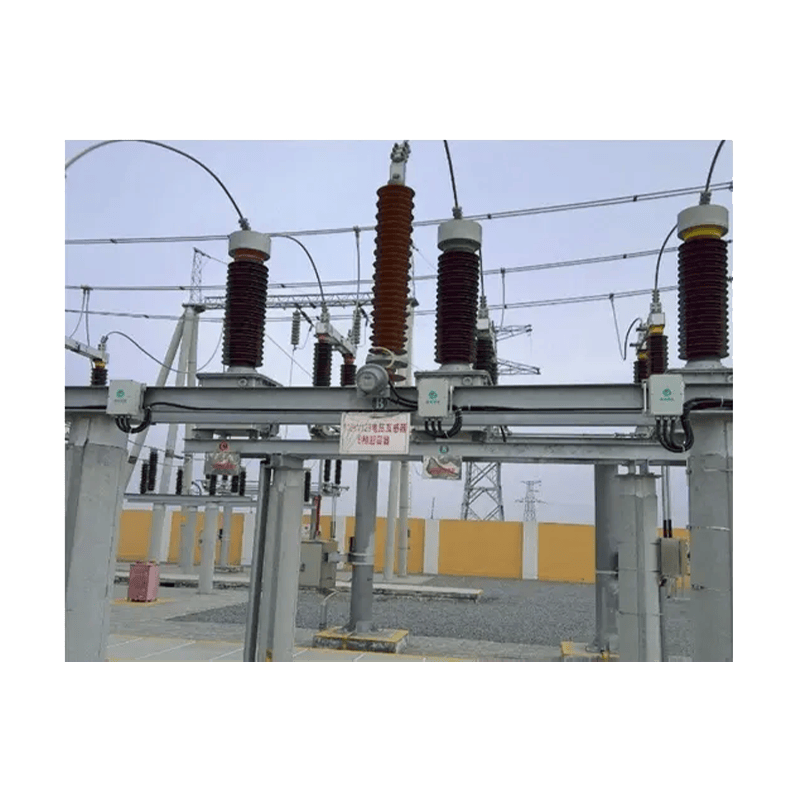

容性套管在線監測系統由容性套管在線監測裝置、高低頻一體化傳感器、母線電壓在線監測裝置以及監測主機/IED四種單元裝置組成：

1.在線監測主機，用于對所有監測單元控制、數據管理、數據存儲、數據通信等；

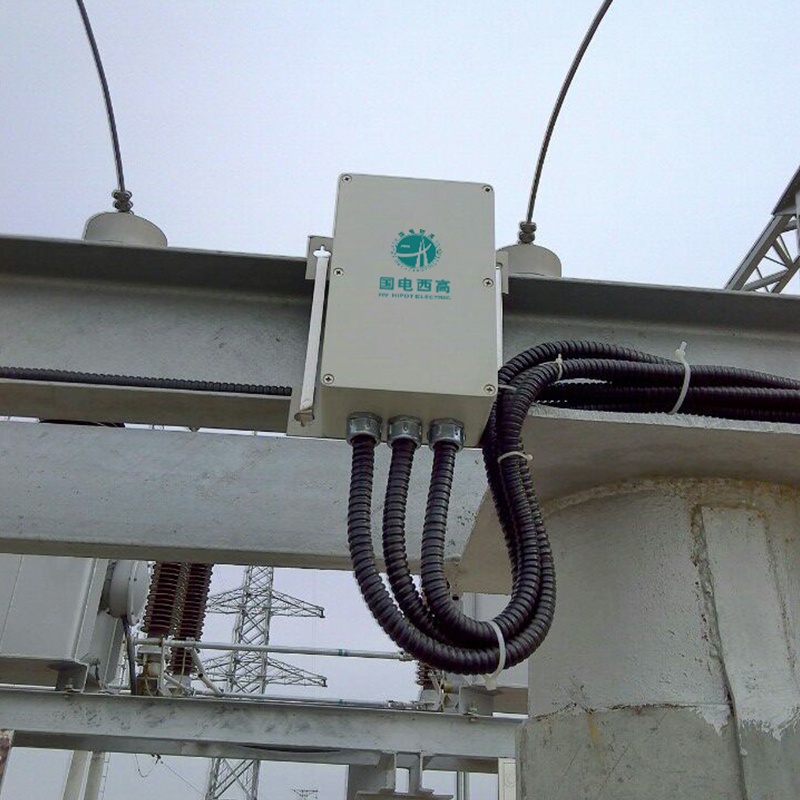

2.容性設備監測裝置，用于采集容性套管的泄漏電流；

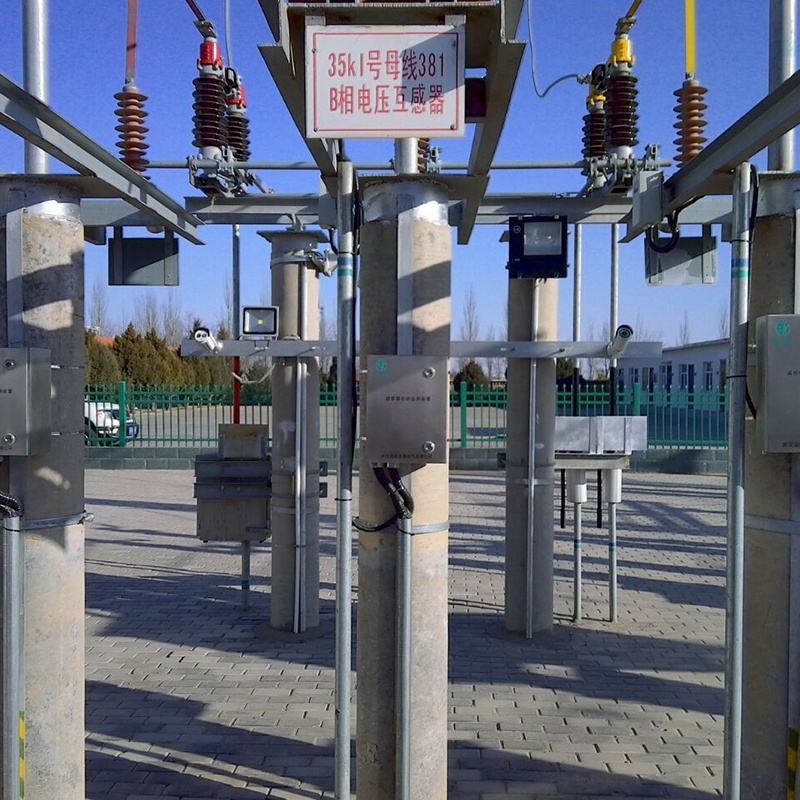

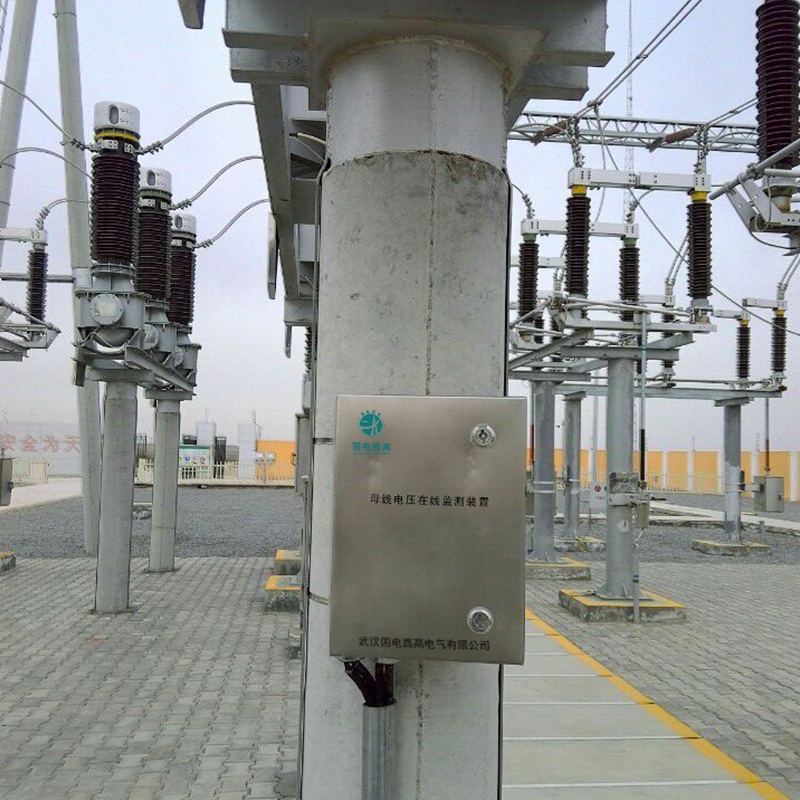

3.母線電壓監測裝置，用于采集容性套管所在母線的三相電壓；

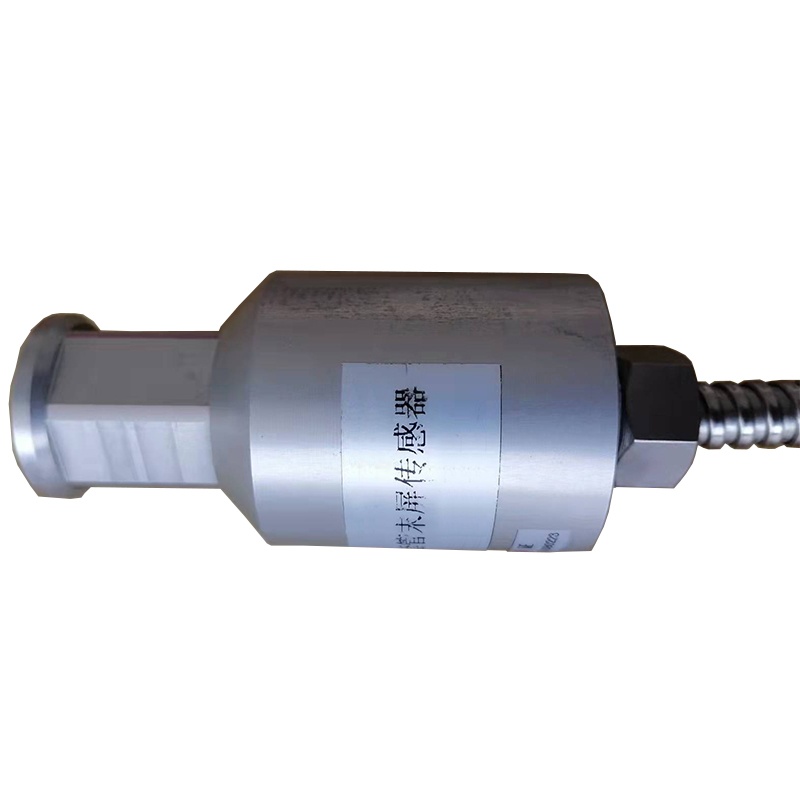

4.高低頻一體化傳感器，用于容性套管末屏電流取樣；

容性套管在線監測系統采用先進的分層分布式結構，應用總線控制技術和模塊化設計原理，使系統的抗干擾性能、測量的準確性和穩定性都得到了很大的提高，滿足了工業現場實用要求。

系統特點

采用高精度有源傳感器，根據被測電流大小自動選擇放大倍數，實現高精度測量；

采用動態相量補償算法，實現高精度測量信號分析；

采用數字濾波算法，摒除模擬濾波器帶來的“零漂問題”；

采用分布式測量結構，即就地測量、數字傳輸；

可帶電安裝，即不需要主設備停電安裝，方便、快捷的接入系統。
