絕緣繩耐壓試驗/電極裝置是依據電力行業標準DL/T976-2005《帶電作業工具、裝置和設備預防性試驗規程》的要求基礎上研制而成，產品各項指標均符合國標要求。對大地采用高耐壓防水型絕緣桿作為支撐。試驗電級板采用進口高強耐高壓復合絕緣板材，此板材具有防潮、防火、高耐壓重復性好等特性。

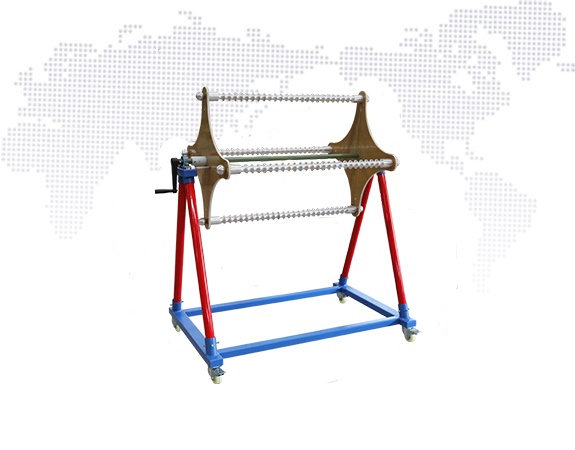

國電西高GDS-50絕緣繩耐壓試驗裝置

　　在進行絕緣繩耐壓試驗時，需配合升壓裝置方可進行。試驗時國電西高提醒按照上表規定的要求選擇合適的電極間距（做110kV絕緣繩試驗時，電極間距選擇0.5m，試驗電壓升到規定電壓的一半即110kV)，將絕緣繩一段固定在裝置上鋁棒一端，后沿著鋁棒的凹槽按順序纏繞在裝置上，最好2個人配合操作。一個人轉動裝置，在裝置的一端有安裝把手，通過旋轉把手帶動裝置旋轉，一個人將繩子有序地纏繞在鋁棒的凹槽上。

　　將絕緣繩繞好后，在裝置上面一個固定槽，將插銷通過固定槽將底座與旋轉的試驗架固定起來。

　　此時將其中一組鋁棒對角接線端子接地，而另外一組鋁棒對角接線端子接升壓設備的高壓輸出端。接好后試驗人員在安全距離內對絕緣繩升壓耐壓試驗，在規定的耐壓時間內，絕緣繩未出現擊穿、閃絡等現象，可以判定絕緣繩合格。

　　如絕緣繩較長，可分段多次試驗。
