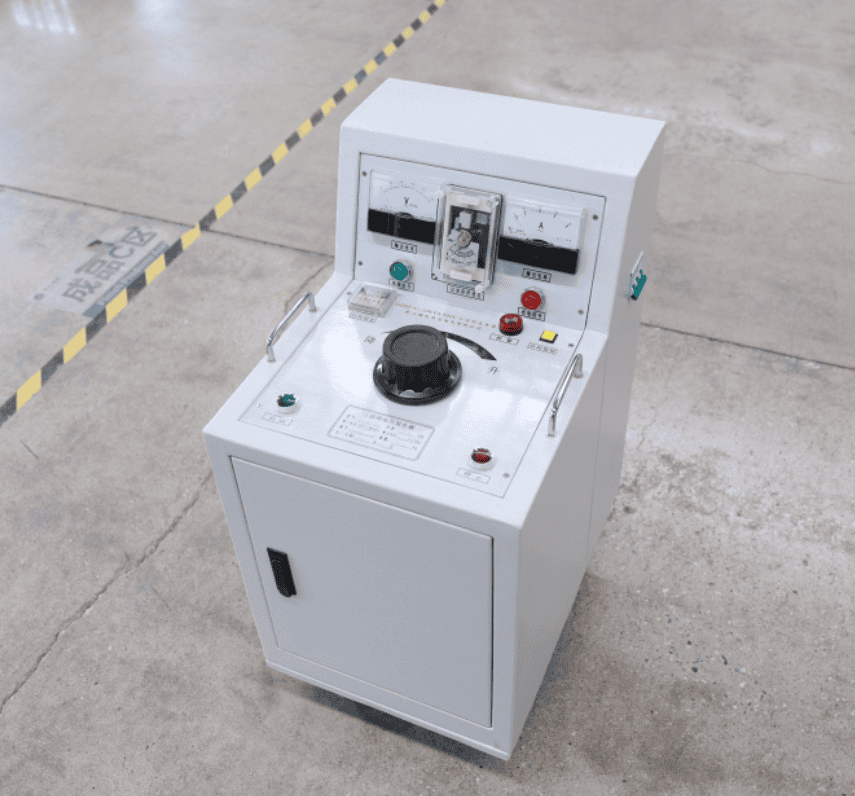

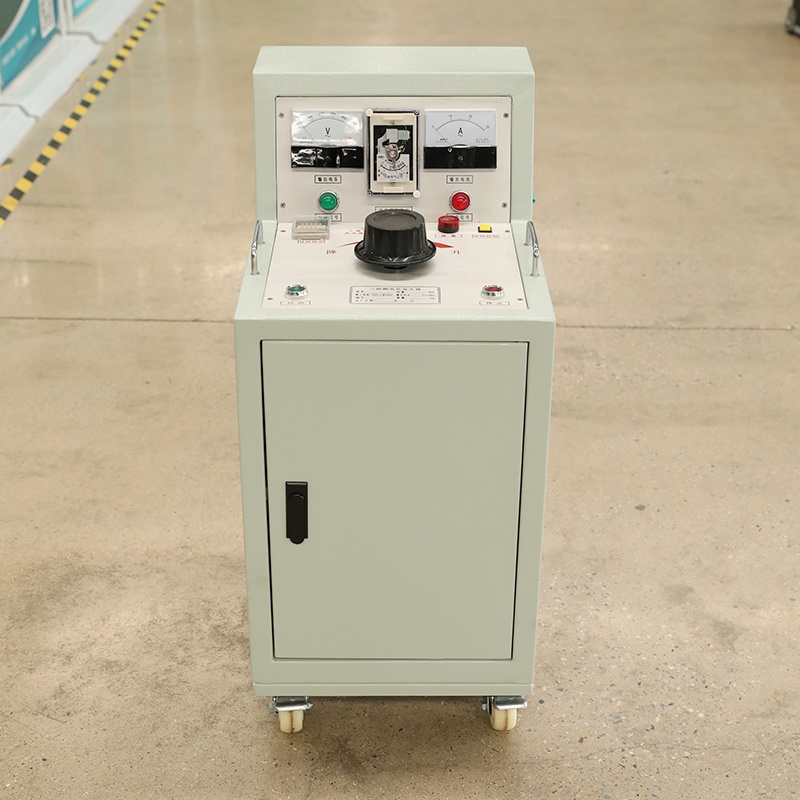

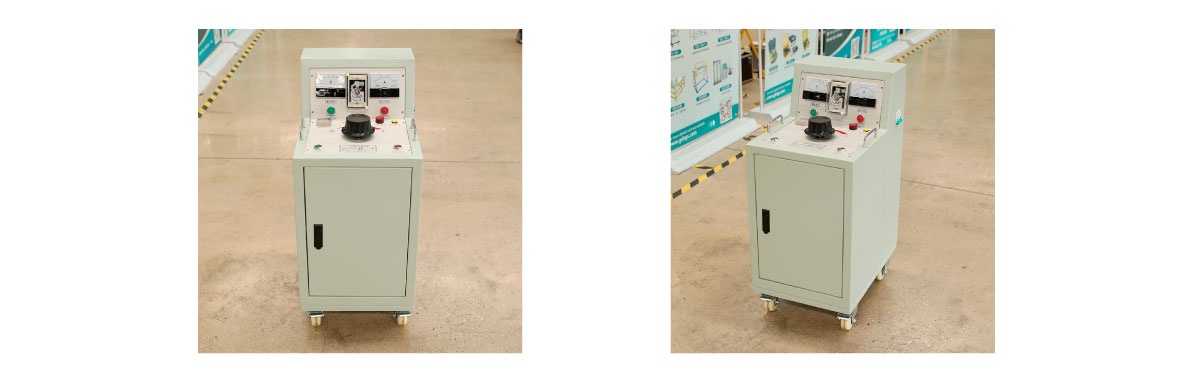

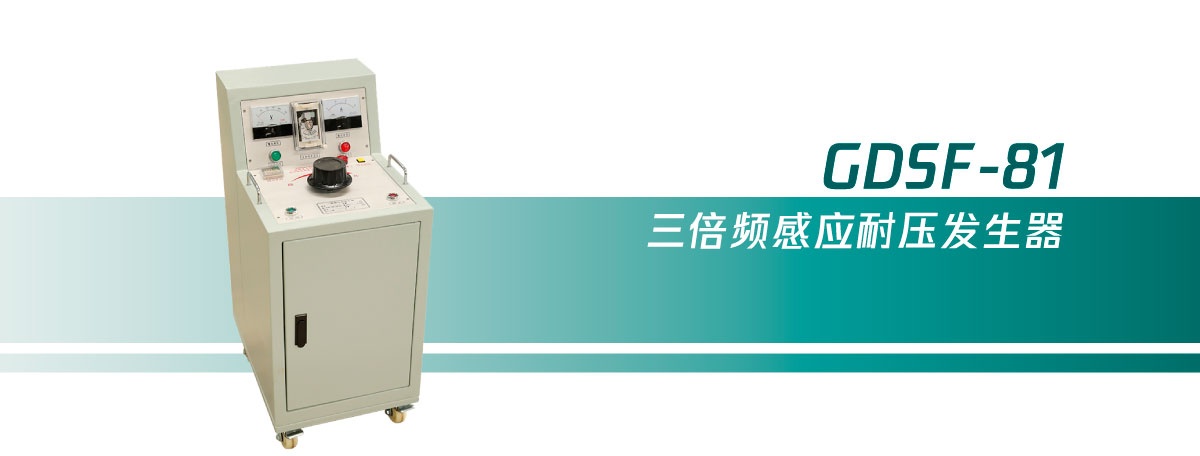

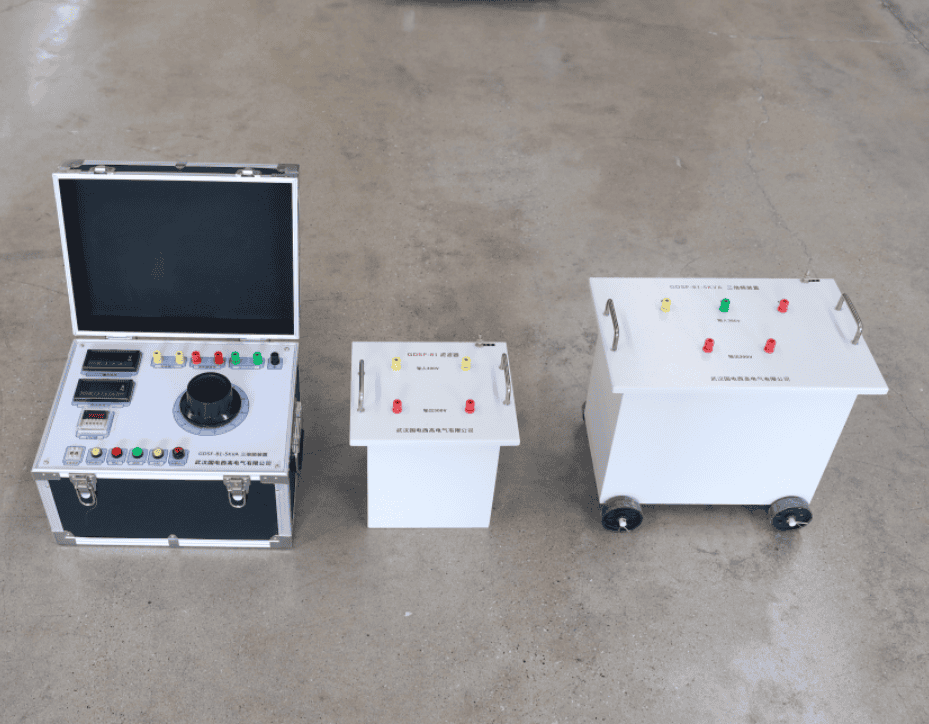

本產品根據中國標準《GB311-61》和原水電部1985年1月發布的《電氣設備預防性試驗規程》，為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。
采用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口接成三角形的次級繞組中的基波電勢（正序向量）的向量和為0，而開口兩端應出同相的150Hz三次諧波（零序）。
|

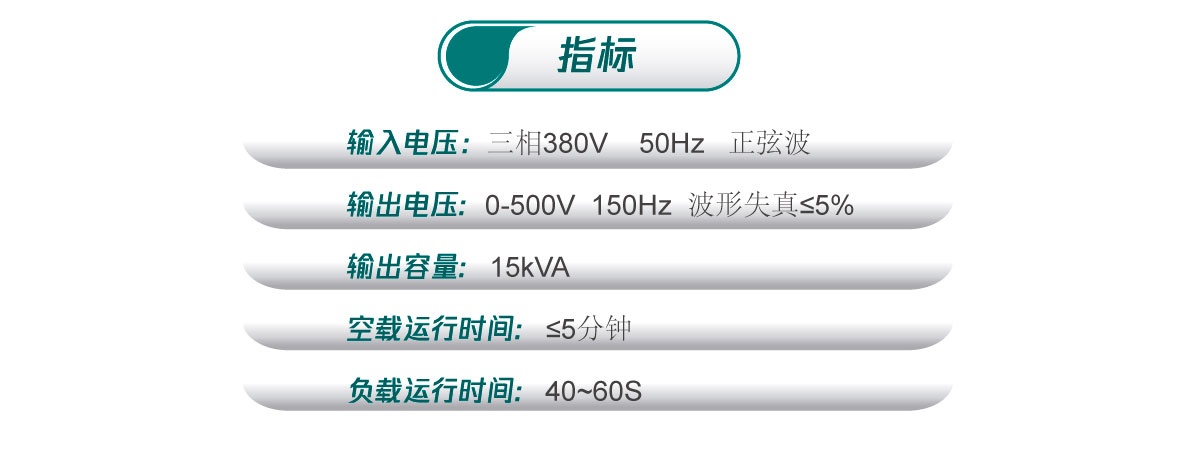

額定容量 |
5-100kVA |
|

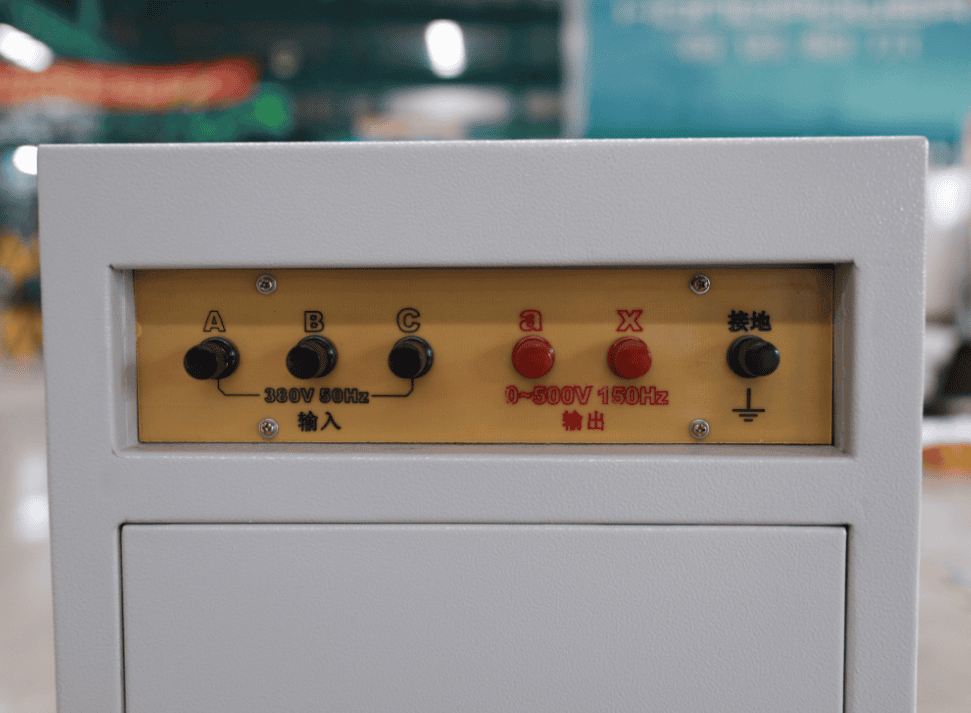

輸入電壓 |
三相 380V 50Hz 正弦波 |
|
輸出電壓 |
0-300V 、 0-500V 、 0-1000V （特殊電壓定做） 150Hz |
|
波形失真 |
≤ 5% |
|
輸出容量 |
3-150kVA |
|
空載運行時間 |
≤ 5 分鐘 |
|
負載運行時間 |
40-60 秒 |
