油浸式試驗變壓器是一種新型高壓測試設備，國電西高YD系列產品鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外，儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10kVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。

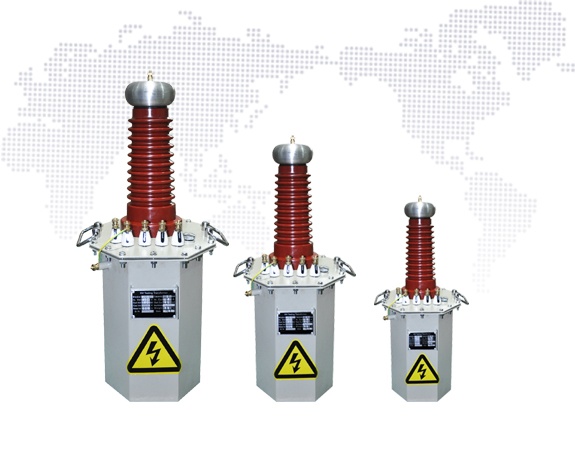

國電西高YD系列油浸式試驗變壓器

　　下面再來說下油浸式試驗變壓器的操作注意事項：

　　（1）試驗人員應做好分工，明確相互間聯系辦法。并有人監護現場安全及觀察試品狀態。

　　（2）被試品應先清掃干凈，并且干燥，以免損壞被試品和試驗帶來的誤差。

　　（3）對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。

　　（4）升壓速度不能太快，并須防止突然加壓。例如調壓器不在零位的突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。

　　（5）當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1/3試驗電壓以下時，才能拉開電源。

　　（6）在升壓或耐壓試驗過程，國電西高提醒如發現下列不正常情況時，應立即降壓，切斷電源。停止試驗并查明原因：①電壓表指針擺動很大；②發現絕緣燒焦或冒煙；③被試品內有不正常的聲音。

　　（7）耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

　　（8）試驗完畢，降壓，切斷電源后應將被試品及油浸試驗變壓器本身充分放電。
