電纜識別儀是用于在電力電纜架設、遷移維護以及故障處理中將某一特定電纜從一束電纜中識別出來的專用儀器。它在識別某一特定電纜時除了將電流方向作為標準，還將電流幅度值作為判斷標準，這種雙重判斷標準更可能可靠準確地識別電纜。該儀器是一小型化手提式、緊湊型設備，裝在鋁合金箱內，由一個發生器，一個帶卡鉗的接收機及連線構成。

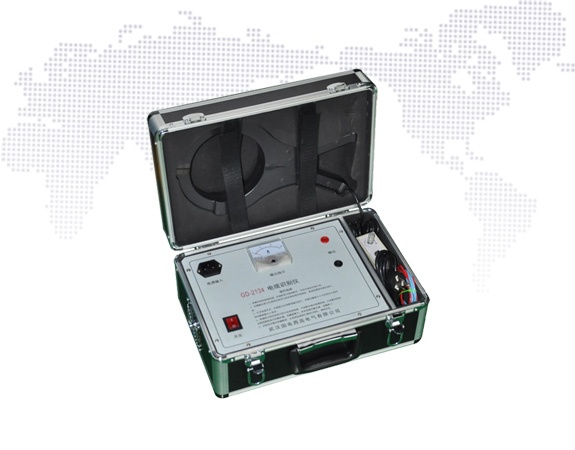

國電西高GD-2134電纜識別儀

　　國電西高電纜識別儀使用方法：

　　1、直連條件必須是停電電纜；至少知道電纜的一個端頭，并將已知端頭和系統分離包括解開零線和地線；

　　2、信號施加此種方法下采用直連法施加信號；關閉發射機電源開關，將輸出連接線插入發射機的輸出線接口，紅色夾子連接線芯，把地釬插入地中（若地面過硬，可澆上些水），黑色夾子夾在地釬上，并保證接觸良好。地釬不要與其它線纜過近或跨過其它線纜。

　　打開發射機電源開關，選擇頻率：發射機有四兩種頻率：低頻、中頻、高頻、射頻；頻率選擇后根據實際情況選擇檔位，發射機分為高檔、中檔、低檔，一般情況下盡量選擇比較低的檔位，以節省電池的電量，選擇完檔位后儀器自動進行阻抗匹配，匹配完成后發射機顯示穩定的當前的系統的故障阻抗，同時圖標開始轉動。

　　注意：如果能將該電纜遠端接地，則信號會更強，更方便識別。

　　警告：決不能與帶電電纜直接連接！在與電纜直接連接時一定要確定電纜已斷電。
