手持式開關柜局放檢測儀用于檢測和測量開關柜中的瞬時接地電壓放電和表面放電，并在液晶屏上實時顯示放電波形和放電量。該儀器采用手槍便攜式設計，可以直接在開關柜外殼掃描檢測，對開關柜的運行不產生任何影響和無任何損害，同時對測量的信號進行TF卡存儲和回放觀察，并利用配供的耳機可以聽到放電的聲音。

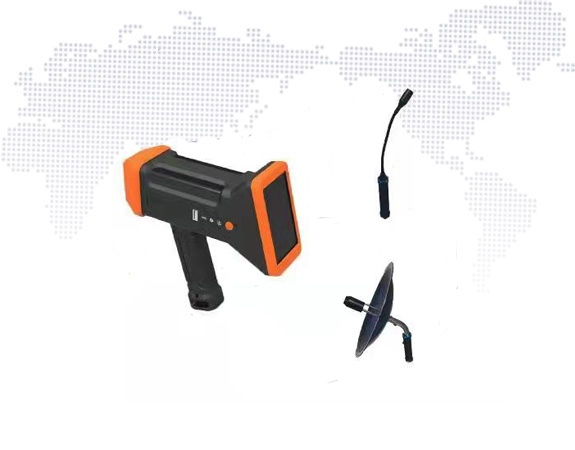

國電西高GDPD-313P手持式開關柜局放檢測儀

　　局放儀技術參數：

　　1.主機

　　顯示屏：4.3寸彩色TFTLCD電容式觸摸屏

　　信號輸入通道：TEV×1，空氣耦合式超聲波×1

　　電源接口：DC12V

　　耳機接口：3.5mm

　　數據存儲：支持TF卡存儲導出

　　電池：12V，2500mAH

　　操作時間：大于4小時

　　重量：<1kg

　　尺寸：機身尺寸：240mm×240mm×80mm局放儀手柄尺寸：146mm×46.5mm×40mm

　　2.TEV測量

　　傳感器類型：電容耦合式

　　傳感器安裝方式：內置式

　　頻率范圍：10～100MHz

　　測量范圍：0～50dB

　　精度：±1dB

　　分辨率：1dB

　　超聲波測量

　　傳感器類型：空氣耦合式

　　傳感器規(guī)格：內置式

　　諧振頻率：40kHz±1kHz

　　測量范圍：-10dBuV～70dBuV

　　靈敏度：-68dB（40.0kHz時，0dB=1Volt/μbarrmsSPL）

　　精度：±1dB

　　分辨率：1dB

　　電源：

　　正常工作時間：大于4小時

　　電池保護：當測量到低電壓時，請及時充電。

　　電池充電器

　　額定電壓：100-240V

　　頻率：50/60Hz

　　充電電壓：12V

　　充電電流：0.5A

　　完全充電所需時間：約7小時

　　工作溫度：0-55℃
