什么是串聯諧振的發生條件?回路的諧振條件又是什么

人看過  0 人點贊

   在電阻、電感及電容所組成的串聯電路內,當容抗XC與感抗XL相等時,即XC=XL,電路中的電壓U與電流I的相位相同,電路呈現純電阻性,這種現象叫串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R^2+(XC-XL)^2=R,電路中總阻抗最小,電流將達到最大值。阻抗條件,諧振后虛部相等符號相反。串聯阻抗等于0,并聯阻抗等于無窮大。就是在諧振的時候,串聯電路諧振電流無窮大;并聯電路諧振電壓無窮大(理論值)。在電阻、電感串聯電路中,出現電源、電壓、電流同相位現象,叫做串聯諧振,其特點是:電路呈純電阻性,電源、電壓和電流同相位,電抗X等于0,阻抗Z等于電阻R,此時電路的阻抗最小,電流最大,在電感和電容上可能產生比電源電壓大很多倍的高電壓,因此串聯諧振也稱電壓諧振。




  什么是串聯諧振:在電阻、電容和電感串聯的電路中,感抗Xl和Xc的作用是直接相減的。如果滿足一定條件,恰好使Xl=Xc,則電路的電抗等于零,電路中的電流和電壓相位相同,沒有無功功率在電阻與電感、電容間交換。電路的這種狀態稱為串聯諧振。

  電路諧振條件是Xc=Xl,即ωL=1/ωC,由此可得電路固有諧振條件為f0=1/(2π√LC)。

  阻抗條件:諧振后虛部相等符號相反。串聯阻抗等于0,并聯阻抗等于無窮大。就是在諧振的時候,串聯電路諧振電流無窮大;并聯電路諧振電壓無窮大(理論值)。或者說:

  串聯電路中:總的輸入阻抗的虛部等于零(諧振就是輸出的電壓和電流同相)

  什么是諧振:在具有電阻R、電感L和電容C元件的交流電路中,電路兩端的電壓與其中電流位相一般是不同的。如果我們調節電路元件(L或C)的參數或電源頻率,可以使它們位相相同,整個電路呈現為純電阻性。電路達到這種狀態稱之為諧振。

  串聯諧振回路的諧振條件是什么?

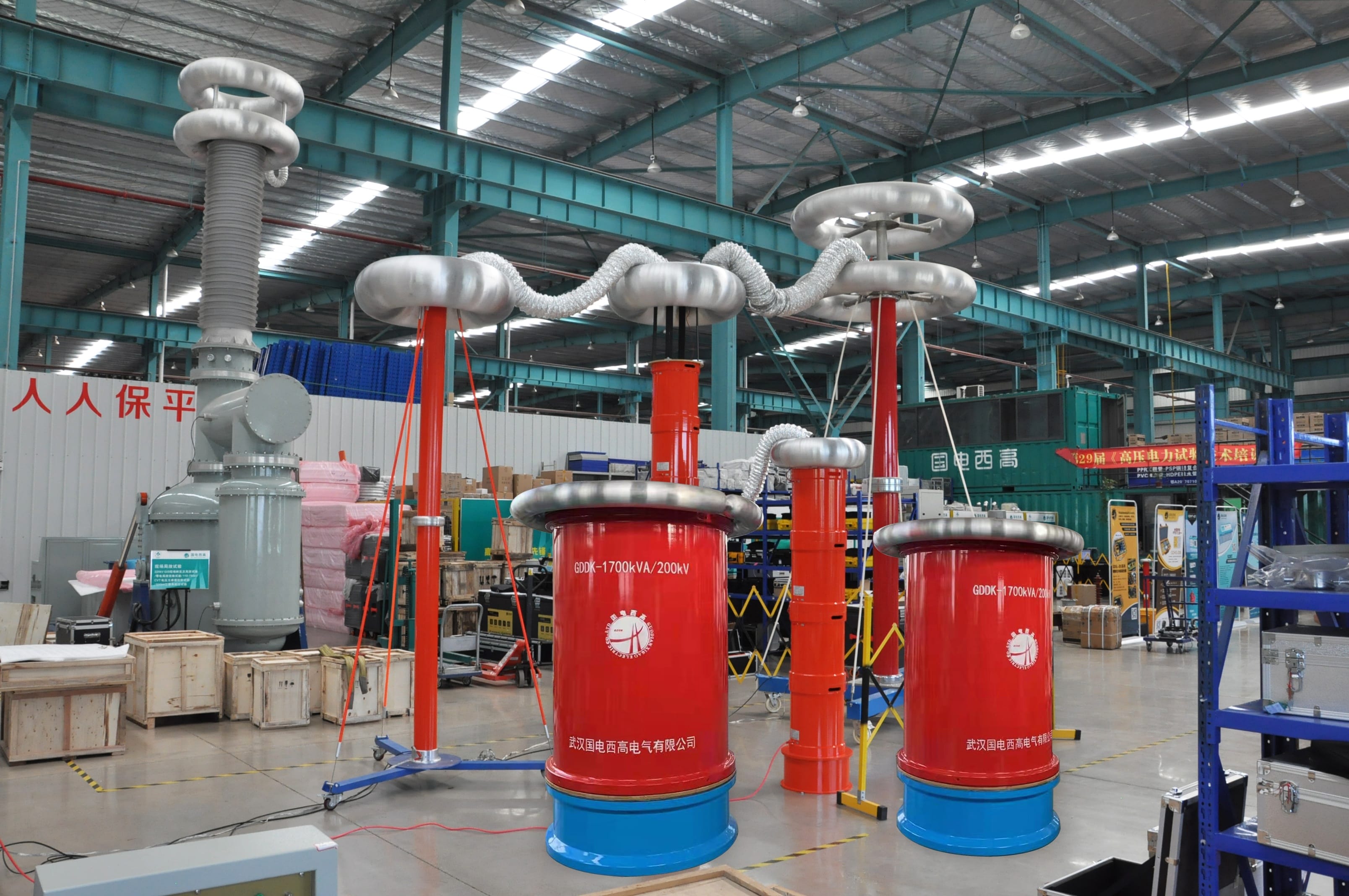

  根據諧振原理,我們知道當前電抗器L的感抗值X1與回路中的容抗值Xc相等時,回路達到諧振狀態,此時回路中僅回路電阻R消耗有功功率,而無功功率則在電抗器與試品電容之間來回振蕩,從而在試品上產生高壓。
