變頻串聯諧振耐壓試驗裝置由由變頻控制電源、勵磁變壓器、電抗器、電容分壓器這幾部分組成。

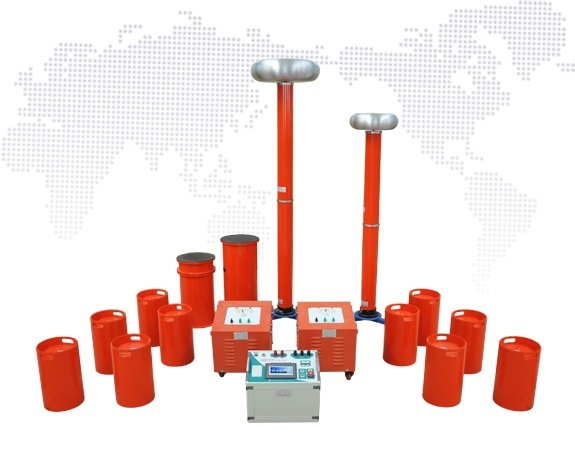

國電西高GDTF系列 變電站變頻串聯諧振耐壓試驗裝置
串聯諧振試驗中找不到諧振點我們應該先仔細觀察后再找原因。如果諧振裝置的調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點，則是出現了“諧振點找不到”的故障，然后查看回路接地是否正確、試驗回路接線錯誤、裝置某一儀器開路等。
找其原因后應該里面按照以下方法逐一排除：
1）檢查接地裝置可靠，接地連接線是否有斷開點；
2）檢查勵磁變壓器的高低壓線圈的通斷；（低壓繞組阻值;高壓繞組阻值每個輸出端對高壓尾）
3）檢查每一只電抗器的通斷；(每個繞組阻值)
4）檢查分壓器的信號線的通斷；（高、低壓電容量）
5）檢查分壓器的高低壓電容臂的通斷；（1孔對芯，2孔對外殼分別導通；1孔對2孔斷開）
6）串聯諧振裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；
如果所有部件正常，依然沒有諧振點，請和生產廠家聯系，不可隨便拆卸儀器導致零部件損壞和丟失！
